人防水管密闭套管做法（附图片）-套管制作方法、安装要求与常见问题

人防水管密闭套管是地下工程中的关键防护部件,其正确的制作方法和安装要求直接关系到工程的安全性和可靠性。本文依据《人民防空地下室设计规范》(GB50038-2005)和《防空地下室给排水设施安装》(07FS02)等国家标准图集,对人防密闭套管的制作和安装要点进行系统梳理。

一、人防密闭套管的制作方法

(一)材料选择

1. 钢管材质:人防密闭套管应选用Q235-A碳素结构钢作为主要原材料,该材质屈服强度235MPa,焊接性能良好,满足人防工程结构受力要求。钢管管壁应薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、毛刺和疙瘩。

2. 钢板要求:制作翼环的钢板应平整、无凹凸,厚度均匀。D≤150mm人防水管密闭套管的止水翼环采用δ=10mm厚钢板制作,D>150mm人防水管密闭套管的止水翼环采用δ=12mm厚钢板制作。翼环厚度统一10mm以上,**焊接强度与密闭性能。

3. 材料检验:管材和板材应有厂家资质、产品合格证和检测报告。

人防密闭肋切割图片

(二)人防密闭套管规格尺寸确定

套管管径的选择:DN150以下人防密闭套管的管径比管道管径大两号,DN150及以上人防密闭套管的管径比管道管径大一号。根据建筑平面图、结构管面图以及建筑立面图确定人防密闭套管的长度,再参照标准图集进行制作。

公称通径DN(mm)	套管外径(mm)	管壁厚度δ(mm)	翼环厚度b(mm)
50	60	3.5	10
80	89	4.0	10
100	108	4.5	10
150	159	6.0	10
200	219	8.0	12

(三)制作工艺

1. 人防密闭套管切割:套管切割采用机械切割或氧气‑乙炔焰切割,切割后管口应用磨光机打磨,**管口平齐。切割完毕后留下的飞边毛刺需打磨光滑。

2. 翼环制作:翼环采用钢板切割后焊接,止水环高度一般为50～60mm。当多管预埋时,可根据实际预埋管的中心间距在一块钢板上开孔,做联合密闭翼环,钢板厚度不得小于10mm。

3. 焊接工艺:翼环与套管接合处应双面满焊。焊缝应饱满、平整、光滑,无夹渣、无气孔、无气泡、无裂纹等不合格现象。焊缝高度≥5mm,间隙≤0.5mm。

4. 防腐处理:焊好后将焊渣清理干净,再进行防锈漆的喷刷,刷两遍以上的防锈漆。要求采用热浸镀锌工艺的,镀层厚度≥85μm。套管内壁防腐前须彻底除锈。

5. 成品检验:翼环应表面平整垂直,焊接于套管中心部位;焊缝饱满、圆滑,无夹渣咬肉、气孔;焊后应及时清理焊渣和表面污物;套管管口边无飞边毛刺。

二、人防密闭套管的安装要求

(一)预埋定位

1. 位置准确:人防密闭套管应准确预埋,坐标偏差≤20mm,标高偏差≤10mm。轴线与墙面垂直,垂直度偏差≤2mm。

2. 居中布置:密闭翼环应位于墙体厚度的正中间(偏差≤2mm),并与周围结构钢筋焊牢。

3. 固定方式:人防密闭套管两端应用钢筋三方以上夹紧固定,不得歪斜。

4. 出墙长度:外墙人防密闭套管应超出结构外皮100mm,内墙人防密闭套管伸出墙面50mm。多根电气套管并行时,间距须≥100mm,否则混凝土难以振捣密实。

5. 管口要求:人防密闭套管安装后应管口与墙、梁、柱完成面相平。

(二)预埋要点

1. 配合土建施工:在钢筋绑扎完成后、模板支护前完成套管的预埋定位,合理安排劳动力,配合土建施工。

2. 混凝土浇筑保护:混凝土浇筑过程中,安排专人看护预留,及时调整修补,防止振捣作业造成套管移位。

3. 结构钢筋焊接:热镀锌钢管与密闭肋双面焊接,并与结构钢筋可靠焊接固定。

4. 严格禁止后开孔:人防设计规范明确要求管线穿人防围护结构须预埋密闭套管(短管),在围护结构上随意留洞、开洞是严重违规行为。

(三)密封与防护处理

1. 间隙填充:人防密闭套管与管道之间应全程用密封材料填充密实。常用填充材料包括沥青麻丝、聚苯乙烯板及聚氯乙烯泡沫塑料板等。填充长度应为套管内管道管径的3倍至5倍,且不应小于100mm。

2. 密闭处理:有挡板和固定法兰的防护密闭套管在安装时,需要先把填充材料施工完后再进行挡板和固定法兰的焊接。

3. 临时封堵:人防密闭套管预埋安装前,套管内应填满锯末并用胶带封死,防止混凝土浇筑时水泥浆进入管内。

人防密闭肋焊接图片

三、常见问题及解决方法

常见问题	具体表现	解决方法
安装位置不准确	预埋位置偏移、标高不准、垂直度超差	施工前进行三维放样,采用激光铅垂仪定位,轴线偏差控制在±2mm
焊接质量不佳	焊缝不饱满、有夹渣气孔、未双面满焊	严格执行双面满焊工艺,焊缝高度≥5mm,焊后清理焊渣并进行焊缝检查
材料选择不当	壁厚不达标、使用非热镀锌钢管	选用壁厚≥2.5mm(核5级及以上≥3mm)的热镀锌钢管,材质符合Q235标准
安装不规范	套管伸出墙面不足、轴线歪斜	人防密闭套管两端应用钢筋三方以上夹紧固定,不得歪斜,外墙套管伸出100mm
混凝土浇筑问题	孔口周边振捣不密实,造成蜂窝、麻面	混凝土浇筑过程中安排专人看护,及时调整修补,做好成品保护
密闭肋锈蚀	金属构件未按规范进行热镀锌或涂装防腐	采用热浸镀锌工艺,镀层厚度≥85μm;修复时打磨除锈后涂刷双组份聚氨酯涂料
套管与管道间隙未封堵	密封胶条缺失,易形成漏气、渗漏通道	用微膨胀水泥或专用封堵材料严密封填,填充长度不小于100mm
违规使用PVC管	在人防墙上使用PVC管代替热镀锌钢管	*须采用热镀锌钢管并预埋密闭穿墙人防密闭套管

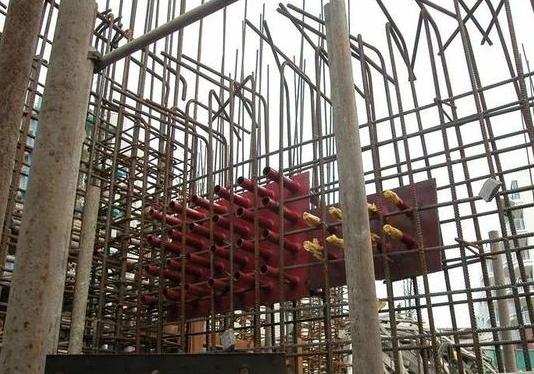

人防密闭肋预埋安装现场图片

人防密闭套管的制作和安装是人防工程建设中的关键环节,直接关系到工程在战时的防护密闭性能和平时使用的安全可靠性。工程实践表明,人防工程验收不合格率较高,其中相当大比例的问题出在套管施工环节。因此,施工过程中*须严格按照国家标准图集的要求,重点把控以下几个方面:

• 选材:钢管材质Q235-A,壁厚满足规范要求(给水管≥3mm,电气管≥2.5mm),翼环采用10mm以上钢板

• 焊接:翼环与套管*须双面满焊,焊缝饱满、无夹渣气孔

• 安装:坐标、标高、垂直度控制到位,位置居中,固定牢固

• 防腐:焊后清理焊渣,刷两遍以上防锈漆,热镀锌时镀层厚度≥85μm

• 密封:间隙填充密实,填充长度满足要求

只有严格按照规范要求进行制作和安装,才能**人防密闭套管的质量和使用效果,为人防工程的防护安全提供可靠**。
