人防预埋电线管密闭肋套什么定额-人防密闭肋套管安装避坑清单

工程中频繁出现的"人防密闭肋保护管"是一个易混淆的概念。它并不是刚性防水套管的另一种叫法。根据人防工程防护原理,柔性防水套管主要适用于人防墙、水池等要求很高的地方,刚性防水套管一般用于地下室等管道穿墙位置。人防密闭套管与刚性防水套管构造相似,只是比刚性防水套管外多一翼环,还有一防冲击波的挡板,挡板与翼环、管道直接焊接。如果防护密闭套管设置在两个人防区之间,两侧都须设置翼环和防护挡板。

一、密闭肋与两种防水套管的区分

比较项目	刚性防水套管	防护密闭套管(带密闭肋)	柔性防水套管
构造	钢管+翼环	钢管+翼环+防冲击波挡板	钢管+翼环+橡胶密封圈+法兰压盖
材质及精度	热镀锌钢管	热镀锌钢管,翼环厚度≥3mm(核5级以上≥6mm),翼高30-50mm,双面满焊	热镀锌钢管+橡胶密封圈
适用场景	地下室、管沟等无振动的防水穿墙	管道穿越人防临空墙、防护密闭隔墙	人防墙、水池、水泵房有振动处
抗力要求	无防护挡板	管径>DN150要加挡板;管径≤DN150但穿核4级、核4B级临空墙也须加挡板	有严密防水要求且有振动
两区之间	不需双翼环挡板	隔墙两侧均须设置翼环与防护挡板	不适用

二、密闭肋保护管的定额套用规则

电缆穿墙密闭肋套定额时,需要根据构件类型和施工方式确定:部分成品配件以"个"计算主材,辅以相应的安装定额子目;另一部分则采用制作+安装拆分方式——在制作时计算密闭肋钢板下料及焊接的材料和费用,而安装则参考刚性防水套管的安装子目(工业管道册C6-8-119等)。目前通用的常规依赖规则是:

有图集有定额地区:按第六册《工业管道工程》刚性防水套管制作(C6-8-103等)和刚性防水套管安装(C6-8-119等)两个子目分别套用,主材计入热镀锌钢管及密闭肋钢板即可。

定额无专门子目地区:直接借用给排水册(第八册)刚性防水套管清单及定额子目。A型人防密闭套管执行与相应公称直径的刚性防水套管制作和安装定额子目相同标准;B型密封肋套管可上浮系数调整。

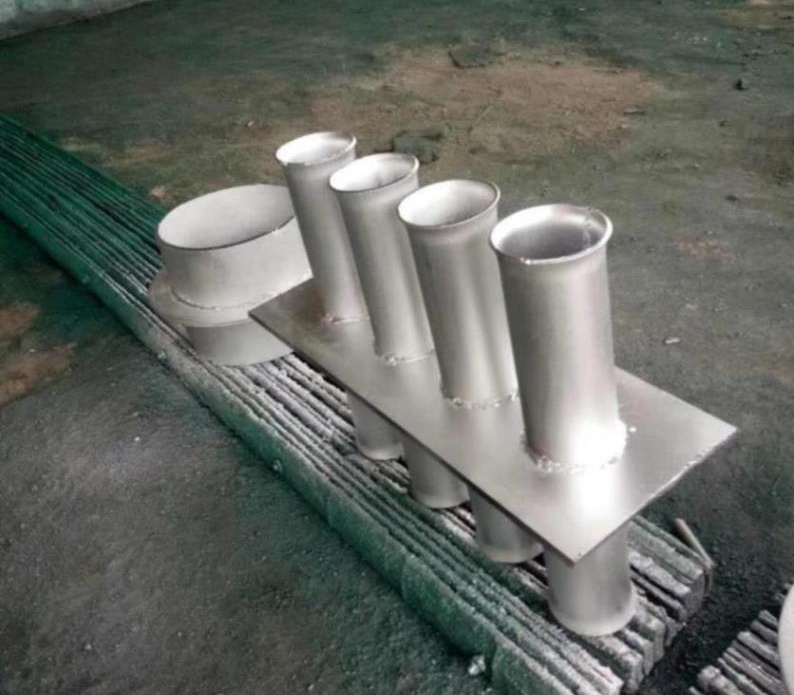

人防预埋电线管密闭肋图片

三、防护阀门与管道强制性材料要求

人防密闭肋套管*然辅以防护阀门设施:穿过防空地下室顶板、临空墙、门框墙的管道,均应在人防内侧设置防护阀门。防护阀门指公称压力不小于1.0MPa的闸阀或截止阀,材质为铜芯或不锈钢。阀门应安装在距穿墙点不大于200mm的直管段部位,阀门前不得先转弯、变径或接三通。若管道穿过防护单元之间的防护密闭隔墙,应在隔墙两侧的管道上都设置阀门。

管道材质执行强制规定:穿过人防围护结构的管道均应采用钢塑复合管或热镀锌钢管,不得使用铝塑复合管、PVC塑材管等。严禁后开孔洞,所有人防预埋套管须提前预埋。

四、焊接、密封、防腐技术数据

密闭翼环与穿墙短管须双面满焊,焊缝饱满、平整、光滑,无夹渣、无气泡、无裂纹。焊后清除焊渣,刷防锈漆两遍以上。

技术参数项	要求
翼环钢板厚度	≥3mm(核5级以上≥6mm)
翼环翼高	30-50mm
焊接工艺	手工电弧焊,焊条E4303
套管内径	比管道外径大30-40mm
填料要求	油麻打底+石棉水泥分层(水:石棉:水泥=1:3:7)
填料长度	≥管径3倍且≥100mm

五、施工验收控制边界

管道在套管内不得有接口。管道与套管之间用石棉水泥材料分层填塞,迎水面留20mm×20mm凹槽嵌入聚氨酯密封胶,嵌填密实、连续、饱满。石棉水泥初凝前用完,养护时间不少于24h。

0.3MPa气压试验持续30分钟无泄漏为合格,验收时应采用烟雾或强光检测,不得有可见漏光通道。检验记录、材质证明和检测报告归入隐蔽工程档案。

工程中,密闭肋是一个应整体考量并结合现场深化设计的构件,而不是以"多个附加物"方式任意安装的补丁构件。奥凡环保科技可依据07FS02、02S404等标准,提供符合规范要求的防护密闭套管产品与技术支持。
