人防电气密闭肋厚度用3mm，通风用5mm，防护门框用10mm——密闭肋厚度分级标准

人防密闭肋的厚度不是“越厚越好”,也不是“随便焊上就行”——规范给出了明确的分级数据。

一、密闭肋厚度:按管线类型分级

管线类型	密闭肋钢板厚度	适用依据
电气钢管	3-4mm	人防电气施工规范
电气刚性阻燃塑料管	>5mm(同材质塑料板)	人防电气施工规范
通风管道(预埋短管)	5-6mm	通风施工规程
特殊抗力部位(防护密闭门框墙)	≥10mm	RFJ01-2015第7.6.3条

杭州市20***度人防施工图审查将“穿人防墙套管密闭肋厚度小于5mm”列为常见问题,明确判定为不合格项。RFJ01-2015第7.6.3条规定:密闭翼环厚度不应小于10mm。密闭翼环、法兰宽度为100mm,厚度不小于10mm。

看起来存在“3mm”与“10mm”两种标准的冲突——原因在于应用部位不同:

电气线管穿的密闭肋:3-4mm足矣

防护密闭门框墙等承受冲击波的翼环:须≥10mm

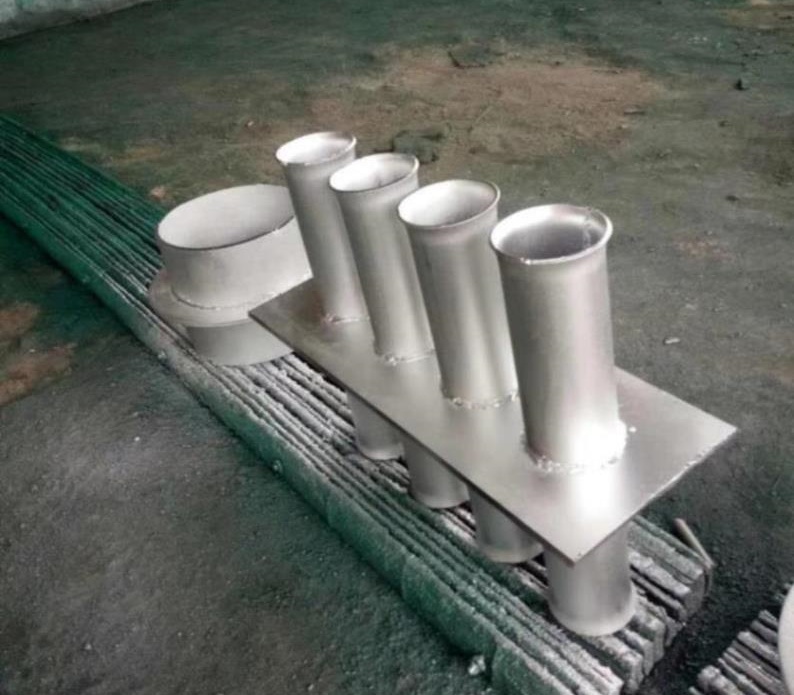

人防电气密闭肋套管图片

二、穿墙管材质与壁厚

管线类型	材质	壁厚要求
电气穿墙管	热镀锌钢管	≥2.5mm
通风预埋短管	钢板卷制	≥3mm,管径大时增厚
防爆超压排气活门短管	钢板卷制	6mm

通风预埋短管采用厚度不小于3mm钢板机械卷制成形,防爆超压排气活门预埋短管厚度为6mm。

三、抗力片的特殊要求

有抗力要求的临空墙、顶板、相邻防护单元隔墙内,密闭肋应居中,抗力片面应与结构完成面平。临空墙内外侧均应设厚度为10mm的抗力片。防护密闭设备与金属预埋件应当除锈、刷防锈漆。

四、施工焊接规范

双面满焊是要执行的操作标准:

焊接部位	要求	验收标准
密闭肋与穿墙短管	双面满焊	焊缝饱满、均匀、严密
密闭肋与结构钢筋	焊牢	无松动
密闭肋与短管间隙	无	严禁夹渣、气泡、裂纹

密闭肋材质为Q235碳钢,密闭肋与热镀锌钢管须双面焊接,与结构钢筋也应双面焊接牢固。焊后清理焊渣,涂刷防锈漆两遍。

五、施工中常见错误与整改

常见错误	规范依据	整改措施
密闭肋厚度不足5mm	RFJ01-2015第7.6.3条	更换≥10mm钢板
未双面满焊	施工验收规范	补焊并探伤
翼环未居中	07FS02图集	拆除重定位
抗力片漏设	防护设备安装规程	补装10mm抗力片

后浇带不得穿越人防口部和密闭通道,这是强制规定,施工时应提前规避。
