穿人防墙套管密闭肋厚度统一底线（给排水/通风≥10mm，电缆≥5mm）

人防穿墙套管密闭翼环的钢板厚度,直接决定管道能否抵抗冲击波并有效阻挡毒气渗透。GB50134-2004《人民防空工程施工及验收规范》第10.1.4条明确规定:密闭翼环应采用厚度大于3mm的钢板制作,翼高宜为30-50mm。但这是通用制造底线。最终的验收标准,须以《人民防空工程质量验收与评价标准》RFJ01-2015第7.6.3条为执行依据——它是穿人防墙套管密闭肋厚度的强制修改来源。

杭州市20***勘察设计综合检查中,已将“穿人防墙套管密闭肋厚度小于10mm”列为严重质量通病(通报编号“(四)人防”51条),明确要求执行RFJ01-2015第7.6.3条。广州、武汉、成都等多地也已将该项纳入*整改项。

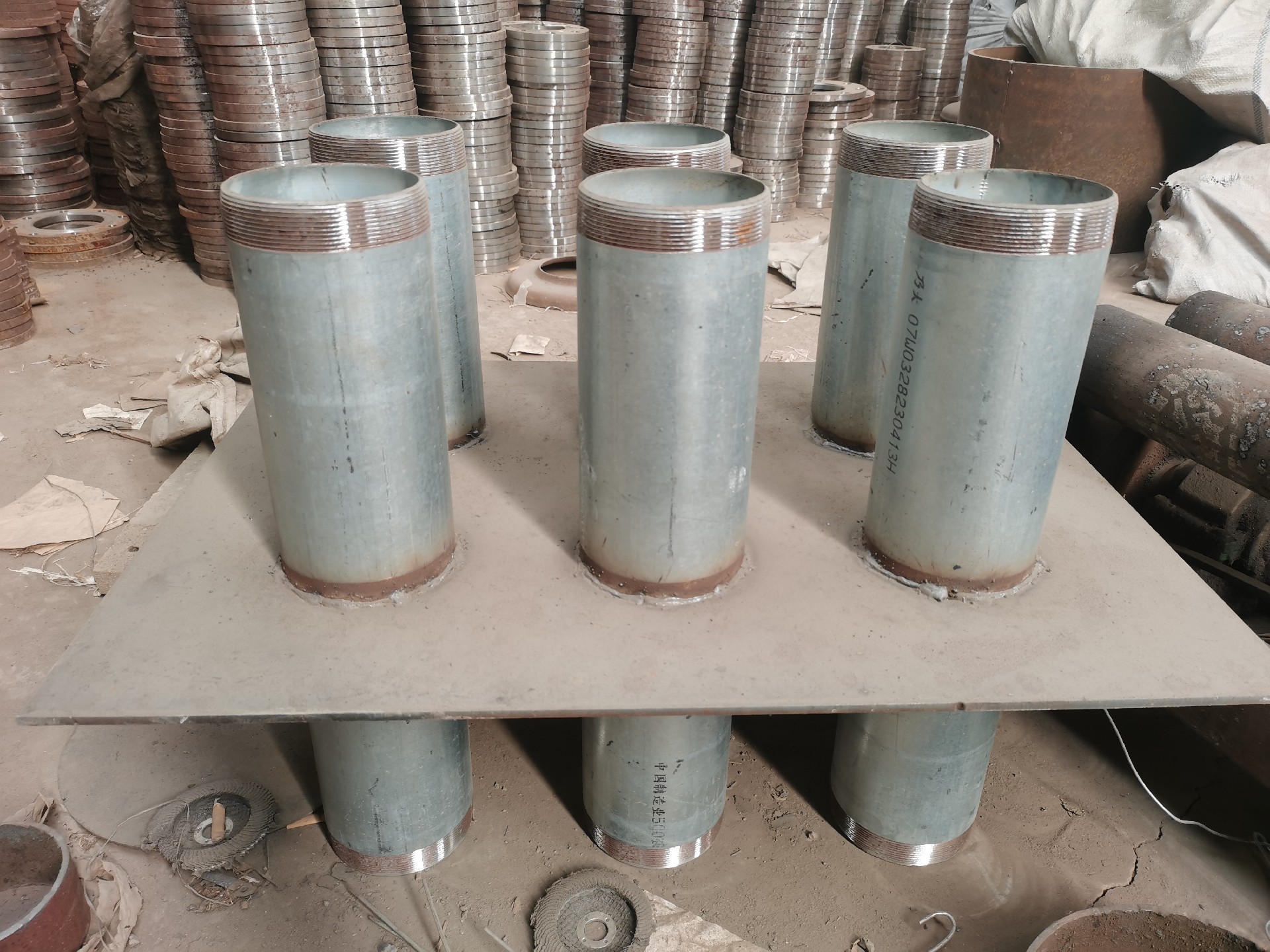

人防穿墙套管密闭肋套管图片

一、RFJ01-2015第7.6.3条密闭翼环厚度标准

管线类型	密闭翼环厚度	翼高	主要控制依据
给水管、通风管	≥10mm	≥50mm	RFJ01-2015 7.6.3-1
电缆管(电气穿墙)	≥5mm	≥50mm	RFJ01-2015 7.6.3-2
防爆超压排气活门预埋短管	6mm	≥50mm	通风设备技术标准
核4/5级场所电气套管	6mm(比基线提高)	≥50mm	核级提标要求

通风预埋短管采用2-3mm厚钢板卷制成形,密闭肋厚度为5-6mm(部分标准要求翼环10mm),双面满焊。穿墙短管须外涂防锈漆两道。

给排水/通风管与电气穿墙管的密闭肋厚度标准不同,不能共用同一条!

二、施工焊接与防腐要求

控制项	具体要求	依据
焊缝外观	双面满焊,饱满光滑,无夹渣、无气孔、无裂纹	GB50134-2004 10.1.4
焊接材料	手工电弧焊,焊条E4303	02S404
法兰要求	法兰平面保持铅垂,端面平整	GB50134-2004 10.1.5
防腐涂层	焊后清理焊渣,刷防锈漆两遍以上	《钢结构现场检测技术标准》
成品检测	钢板厚度(超声法),焊缝质量检测	GB/T 50621-2010

三、密闭翼环准确定位与施工数据

控制项	规格参数
翼环翼高	30-50mm
翼环厚度	根据RFJ01-2015第7.6.3条分级确定(≥5mm;≥10mm)
套管内径	宜比管道外径大30-40mm
出墙长度	电缆30-50mm,给排水>40mm,通风>100mm
焊接位置	位于墙体厚度中间

四、施工验收强制清单

密闭翼环钢板厚度≥RFJ01-2015第7.6.3条规定分级底线
        翼高≥50mm,翼环与短管双面满焊
        穿墙短管出墙长度符合规范
        焊后清除焊渣,刷防锈漆两道
        有抗力片要求的临空墙、顶板已安装到位
