人防穿墙密闭肋(又称密闭翼环)是人防工程中管道穿越防护密闭隔墙、密闭隔墙及顶板时的关键防护部件,其制作和应用直接关系到管道系统的防护密闭性能和工程安全。本文依据GB50038-2005《人民防空地下室设计规范》、GB50134-2004《人民防空工程施工及验收规范》、RFJ01-2015《人民防空工程质量验收与评价标准》及07FD02《防空地下室电气设备安装》等国家标准和图集,对电气、给排水、通风等不同专业穿墙密闭肋的制作方法和应用要点进行系统阐述。

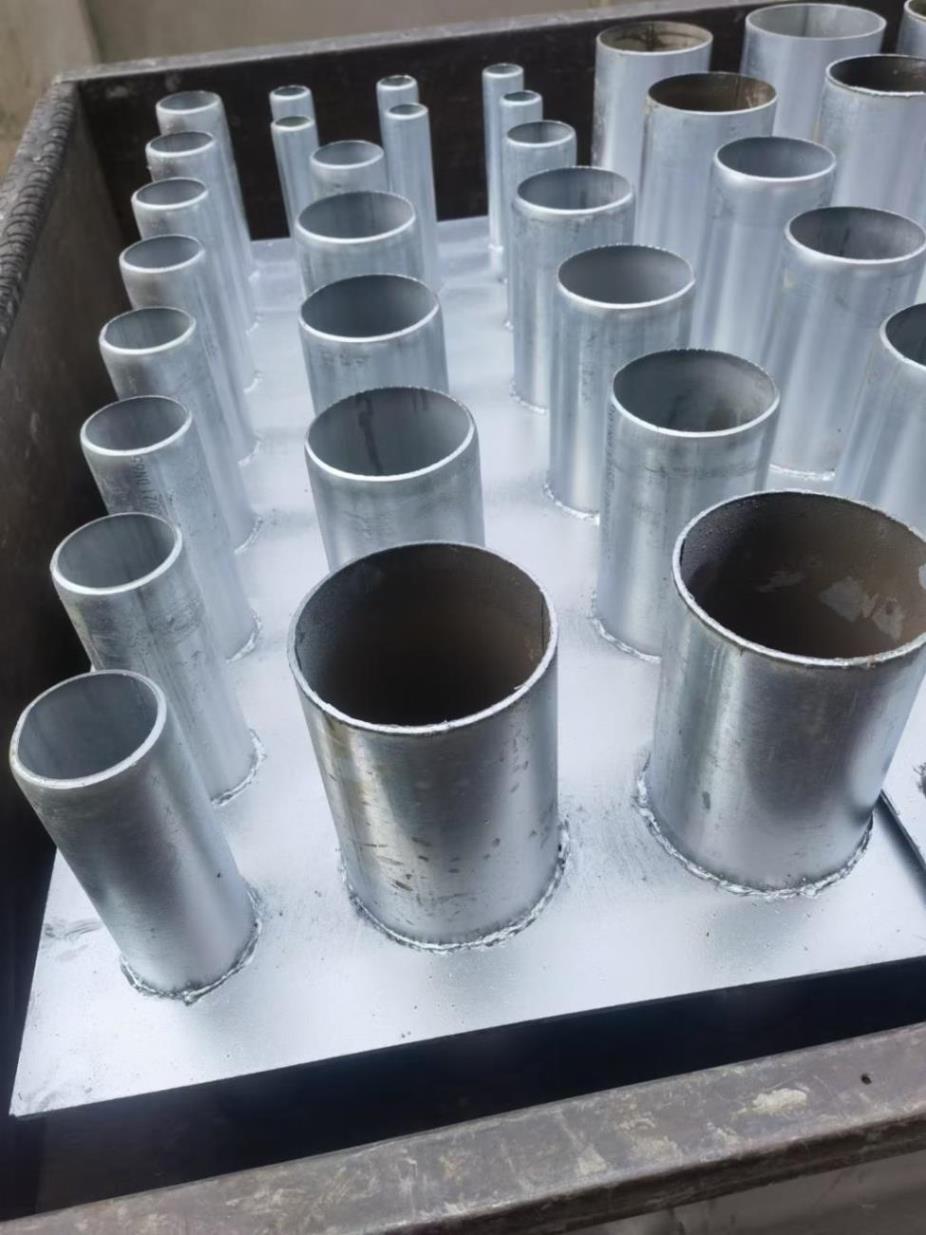

人防穿墙密闭肋套管图片
一、密闭肋的基本概念与技术标准
(一)什么是密闭肋
密闭肋(密闭翼环)是指焊接在穿墙短管外壁上的环形钢板,材质为Q235碳钢。其作用包括:一是将穿墙短管固定在墙体混凝土中,防止位移;二是与混凝土形成紧密咬合,阻止外部毒气、水分沿管壁渗入防护区。
(二)密闭翼环的规范技术要求(RFJ01-2015第7.6.3条)
| 技术参数 | 规范要求 | 依据 |
|---|---|---|
| 给水管、通风管翼环厚度 | 不小于10mm | RFJ01-2015 7.6.3 |
| 电缆管翼环厚度 | 不小于5mm | RFJ01-2015 7.6.3 |
| 密闭翼环翼高(肋高) | 不小于50mm | RFJ01-2015 7.6.3 |
| 钢板质量 | 钢板应平整,无凹凸 | GB50134-2004 |
| 焊缝要求 | 双面满焊,焊缝饱满、均匀、严密,无夹渣、气孔、裂纹 | GB50134-2004 |
特别说明】 杭州市勘察设计综合检查质量通病文件明确要求:穿人防墙套管密闭肋厚度不应小于10mm,应按RFJ01-2015第7.6.3条规定执行。电缆管翼环厚度虽然规范要求为不小于5mm,但在高标准人防工程中,为**整体防护性能,建议按通风管标准执行(即不小于10mm)。
二、电气专业穿墙密闭肋的制作与防护密闭处理
(一)预埋管材要求
管材选用:穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线,应选用管壁厚度不小于2.5mm的热镀锌钢管。其他部位的管线可按地面建筑规范选用管材。
备用管预埋:各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4-6根备用管,管径为50-80mm,管壁厚度不小于2.5mm,管材采用热镀锌钢管,并应符合防护密闭要求。非金属管材(如PVC管等)严禁穿越人防围护结构。
电缆桥架处理:电缆桥架不得直接穿过人防区密闭墙体,如需要穿越,应改为电缆穿管方式。一根电缆穿一根密闭套管,管口两端应采用密封材料充填,填料应捣固密实、均匀,然后在朝向核爆冲击波端加装防护抗力片。抗力片应用钢板制作,钢板应平整,其厚度不小于10mm。
弱电线路处理:弱电线路一般选用多根导线穿管通过同一保护管,应采用暗管加密闭盒的方式进行防护密闭处理。保护管径不得超过25mm,目的控制管内导线根数,**密闭效果。
防爆波电缆井:强电和弱电电缆直接由室外地下进、出防空地下室时,应分别设置强电、弱电防爆波电缆井,在室外宜紧靠外墙设置。
(二)密闭肋制作方法
翼环制作:密闭翼环应采用钢板制作,钢板应平整,其厚度和翼高应符合上述RFJ01-2015规定。钢板材质为Q235碳钢,与镀锌钢管双面焊接形成牢固的整体结构。
焊接工艺:密闭翼环与穿墙短管的结合部位应双面满焊。焊缝应饱满、均匀、严密,无夹渣、无气孔、无气泡、无裂纹等缺陷。
定位要求:密闭翼环应位于墙体厚度的中间(偏差≤2mm),并与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直。
出墙长度:电缆、电线穿墙短管两端伸出墙面的长度宜为30-50mm。
防腐处理:管道内外部除与混凝土接触部分外,均应刷两道防锈漆,热镀锌处理时镀层厚度≥85μm。
三、给排水专业穿墙密闭肋的制作要点
管材选用:给水管、压力排水管的密闭穿墙短管,应采用壁厚大于3mm的热镀锌钢管或钢塑复合管。
重力排水管道禁止穿越:重力排水管道不得穿越人防区隔墙及顶板。凡与战时无关的所有排水管道,一律不得从顶板进入人防地下室范围。
穿顶板管道规格限制:给水管道(如消防栓管和自动喷淋管)需进入人防区时,穿顶板管道直径不得大于75mm,穿侧墙管道不得大于150mm。
防护阀门设置:进入人防地下室的给水管道,须在防护密闭墙或顶板的内侧设置公称压力不小于1.0MPa的防护(防爆波)阀门,穿越防护单元之间隔墙时应在两侧加装。
防爆地漏安装:防爆地漏安装应符合07FS02规定。防爆地漏安装需要注意建筑后浇层厚度,控制好地漏安装标高,安装完毕后地漏盖需取下另行存放,地漏内采用编织袋内装锯木屑填塞饱满密实,以防堵塞。
四、通风专业穿墙密闭肋的制作要点
管材要求:通风管的密闭穿墙短管,应采用厚度2-3mm的钢板焊接制作,其焊缝应饱满、均匀、严密。通风预埋密闭短管宜采用不小于3mm钢板机械卷制成形,其厚度还应根据预埋管管径大小确定,使预埋管不致变形。
防爆超压排气活门短管:防爆超压排气活门的预埋短管厚度要求为6mm。密闭翼环应采用厚钢板制作。
出墙长度:通风穿墙短管两端伸出墙面的长度不应小于100mm。
套管内径要求:套管内径与管道外径的差值应为30-40mm。
染毒区风管:如无设计要求,染毒区风管应采用厚度≥3mm的钢板焊接制作,风管与风管的连接应采用焊接连接;通风管道与密闭阀门的连接应采用带密封槽的法兰连接,法兰垫料应采用单层、整圈、无接口的平板橡胶密封圈。
五、穿墙密闭肋安装的通用要求
预埋时机:预埋管件要随土建施工时一起浇筑在墙体或顶板中。所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的压力管道(给水、压力排水、消防、热力等),均需预留防护密闭套管。套管做法参照07FS02、07FD02及07FK02等国标图集。严禁事后在防护结构上凿洞补装穿墙管。
位置精度要求:
坐标偏差:≤20mm
标高偏差:≤10mm
轴线与墙面垂直度偏差:≤2mm
密闭肋位于墙体中间偏差:≤2mm
填料密封要求:在套管与管道之间应用密封材料填充密实,填料长度应为管径的3～5倍,且不得小于100mm,管道在套管内不得有接口。
六、常见问题及防止措施
| 常见问题 | 危害 | 正确做法 |
|---|---|---|
| 图集引用错误 | 无法按图施工,造成施工混乱 | 正确引用07FD02(电气)、07FS02(给排水)、07FK02(通风)等国标图集 |
| 翼环厚度不足 | 结构强度不够,抗冲击波能力下降 | 给水、通风管翼环≥10mm,电缆管翼环≥5mm |
| 翼环高度不足 | 与混凝土咬合不紧,毒气渗入 | 翼高≥50mm |
| 单面焊接或点焊 | 焊缝开裂,漏气漏毒 | 严格执行双面满焊 |
| 使用非热镀锌钢管 | 腐蚀失效,密闭性能退化 | 电气预埋≥2.5mm热镀锌钢管,给水≥3mm |
| 重力排水管误穿人防墙 | 严重违规,无法整改 | 重力排水管严禁穿越人防区隔墙及顶板 |
人防穿墙密闭肋的制作和应用是人防工程建设中的关键环节,直接关系到工程在战时的防护密闭性能。施工中须严格把控以下几个方面:
选材合规:电气预埋采用壁厚≥2.5mm热镀锌钢管;给水、压力排水采用壁厚≥3mm钢管;通风管采用2-3mm钢板焊接
翼环达标:给水、通风管翼环厚度≥10mm,电缆管翼环厚度≥5mm,翼高≥50mm,钢板平整
焊接达标:双面满焊,焊缝饱满、均匀、严密,无夹渣、气孔、裂纹
定位精准:坐标偏差≤20mm、标高偏差≤10mm、翼环居中(偏差≤2mm)、轴线垂直
禁止规定:严禁使用非金属管材穿越人防围护结构;严禁重力排水管穿越人防区隔墙及顶板;严禁事后在防护结构上凿洞补装
规范依据:严格执行GB50038-2005、GB50134-2004、RFJ01-2015及07FS02、07FD02、07FK02等国标图集
人防密闭肋的规范制作和安装,是**管道系统防护密闭性能和人防工程整体安全的重要**。希望本文能为广大工程技术人员提供参考,**人防工程质量达标、不留隐患。
温馨提示:以上内容依据GB50038-2005《人民防空地下室设计规范》、GB50134-2004《人民防空工程施工及验收规范》、RFJ01-2015《人民防空工程质量验收与评价标准》及07FD02、07FS02、07FK02等国标图集编写。具体施工应以项目设计图纸和当地主管部门要求为准。
