“圆形密闭肋”不是独立构件——穿墙密闭翼环厚度焊接标准

有人常问:密闭肋可以用圆的吗?使用“圆形密闭肋”这个话题在施工现场反复出现。

规范中不存在“圆形密闭肋”这个独立术语。穿墙短管上焊接的环形钢板,规范名称为“密闭翼环”,行业内俗称“密闭肋”。它是焊在短管外壁的一个环形焊接件,自然呈环形,不存在“选圆形还是方形”的问题。核心在:管道类型决定密闭肋的配置方式,不在翼环是圆还是方。

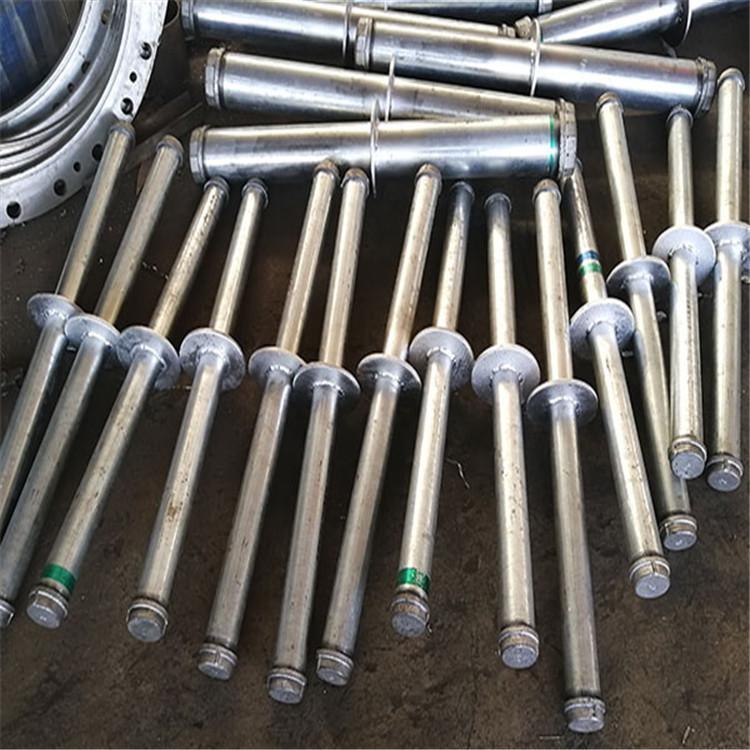

圆形密闭肋图片

一、翼环规格与厚度分级

翼环厚度看管道专业和墙体位置:

管线类型	密闭肋(翼环)厚度	工程依据
电气穿墙管(钢管)	3-4mm	施工作业技术规程
通风预埋短管	5-6mm	人防通风质量控制文件
防护密闭门框墙	≥10mm	RFJ01-2015 7.6.3条、综合检查通报
防护抗力片(临空墙侧)	6mm	技术标准数据
通风套管翼环	5mm	产品参数表

穿墙短管自身壁厚**3mm,防爆超压排气活门短管厚度6mm。

二、焊接与施工强制数据

07FK02图集规定预埋管长度与防护密闭墙厚度一致。

工序	技术参数	验收标准
翼环翼高	50mm	标准要求
焊接	双面满焊	焊缝饱满、平整、光滑
焊缝质量	不得存在	无夹渣、无气孔、无裂纹
预埋方式	出墙10cm	或与墙平齐做翼环

预埋后钢筋将管与墙体钢筋焊牢,防止位移。焊接完成后清理焊渣,刷防锈漆两度。

三、电气穿墙不同于通风单管

电气管线若有多根一起穿墙,做法不是用“圆形密闭肋”。采用“钢板+多根镀锌管”焊接组合件,钢板按管径排列开孔,整体预埋。

截面形状为矩形。用“圆形密闭肋”来描述这种构件,明显错误。

四、有效应用场景

通风单管穿越临空墙:风管穿墙采用预埋短管+焊接翼环(环形钢板),此时可称为“圆形翼环”。

组合密闭肋:电气多管预埋使用“钢板+多根钢管”组合件,制成矩形板件。

不能互换:电气组合管不能用通风单管做法,反之亦然。
