人防墙防护密闭套管怎么埋-翼环居中满焊，禁用预留孔

人防墙防护密闭套管的正确预埋方式对于人防工程的安全性与可靠性至关重要。防护密闭套管是一种穿墙防水管件,根据墙体类型和管道用途的不同,其结构与型号各有差异(详见图集07FS02),但其核心功能均在于**人防工程的正常运行和密闭性能。所有穿越人防区防护密闭隔墙、密闭隔墙及顶板的管道均须预埋防护密闭套管或密闭穿墙短管,严禁以预留孔洞或后开凿孔的方式代替预埋,否则将造成人防工程的密闭性能失效。

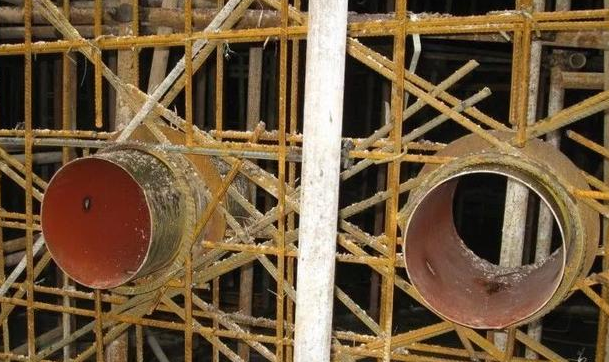

人防墙防护密闭套管预埋图片

一、人防墙防护密闭套管的制作

防护密闭套管的制作应符合国家标准GB50134-2004及RFJ01-2015的要求:

1、给水管、压力排水管、电缆电线等的密闭穿墙短管,应采用壁厚大于3mm的钢管;通风管的密闭穿墙短管,应采用厚2～3mm的钢板焊接制作,其焊缝应饱满、均匀、严密。

2、密闭翼环应采用厚度大于3mm的钢板制作,钢板应平整,其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应采用满焊方式,焊缝应饱满、平整、光滑,不得有夹渣、气孔、气泡、裂纹等缺陷。焊接完成后应彻底清理焊渣,并涂刷两遍以上防锈漆。

二、人防墙防护密闭套管的安装与固定

1、管道穿越防护密闭隔墙时,要预埋带有密闭翼环和防护抗力片的密闭穿墙短管;管道穿越密闭隔墙时,须预埋带有密闭翼环的密闭穿墙短管。

2、密闭翼环应位于墙体厚度的中间,并与周围结构钢筋焊接牢固,防止混凝土浇筑时发生位移和偏斜。穿墙短管的轴线应与所在墙面垂直,管端面应平整。

3、穿墙短管两端伸出墙面的长度应符合下列规定:给水排水短管两端伸出墙面的长度应大于40mm;电缆电线短管宜为30～50mm;通风短管两端伸出墙面的长度不应小于100mm。

4、在朝向核爆冲击波端应加装防护抗力片,抗力片应采用厚度不小于10mm的钢板制作。当穿入电缆管线时,抗力片上应开宽度与所穿电缆外径相同的槽口,两块抗力片的槽口须对插。

5、密闭穿墙套管的管径选择,应根据管道外径确定,套管内径应比管道外径大30～40mm。安装前应根据施工图纸核定人防套管的平面位置和标高,确认无误后方可固定预埋。

三、成品保护与密封

1、混凝土浇筑前,套管内可临时填充编织袋装锯末等保护物以防堵塞,但混凝土达到规定强度并拆模后,要将保护物彻底清除干净。

2、管道穿入套管后,人防墙防护密闭套管与管道之间的间隙应采用密封材料(如油麻、石棉水泥、沥青麻丝或防火泥等)填充密实,填料长度应为管径的3～5倍,且不应小于100mm。管道在套管内不得有接口。

3、清理完毕后,应复核人防墙防护密闭套管的安装位置和标高是否符合设计要求,确认无误后予以保护,以备后续穿管施工使用。

人防工程的防护密闭性能直接关系到战时工程的安全运行,在施工过程中应严格执行规范要求,不得以普通防水套管代替防护密闭套管,不得在结构上后开孔洞,且所有穿越人防围护结构的管道均应在防护区内侧安装防护阀门。正确的预埋方式不仅能**防护密闭套管的稳定性和耐久性,也为人防工程的防护密闭性能提供坚实**。
