人防防护密闭套管尺寸表怎么看

专业提示:本文所指“人防防护密闭套管”在电气专业范畴中特指“电气组合套管(密闭肋)”,在执行标准上与给排水用密闭穿墙短管(主要依据07FS02)有所区分。对于电气组合套管的尺寸及型号认定,应以07FD02图集为准。本文以电气应用为主线展开。

一、人防防护密闭套管的核心地位与标准体系

人防防护密闭套管(俗称人防套管、防爆套管、密闭肋、穿墙管密闭肋) ,是人民防空工程中用于管道或电缆穿越防护密闭墙体时,维持墙体气密性与结构完整性的关键预埋构件。它承担战时阻隔冲击波传递、防止毒剂沿管道间隙渗入、日常防止地下水渗漏三重核心功能,是经得起战时考验的“穿墙防护锁”。

依据《人民防空地下室设计规范》GB 50038-2005第7.4.3条强制性规定,凡是穿过人防围护结构的各种管线(含电缆、给排水、通风等),均须采取防护密闭措施。而尺寸表正是**这些措施合规落地的关键工具——它详细列出不同型号、不同规格人防套管的全部尺寸参数,是设计选型、施工安装和质量验收的核心依据。

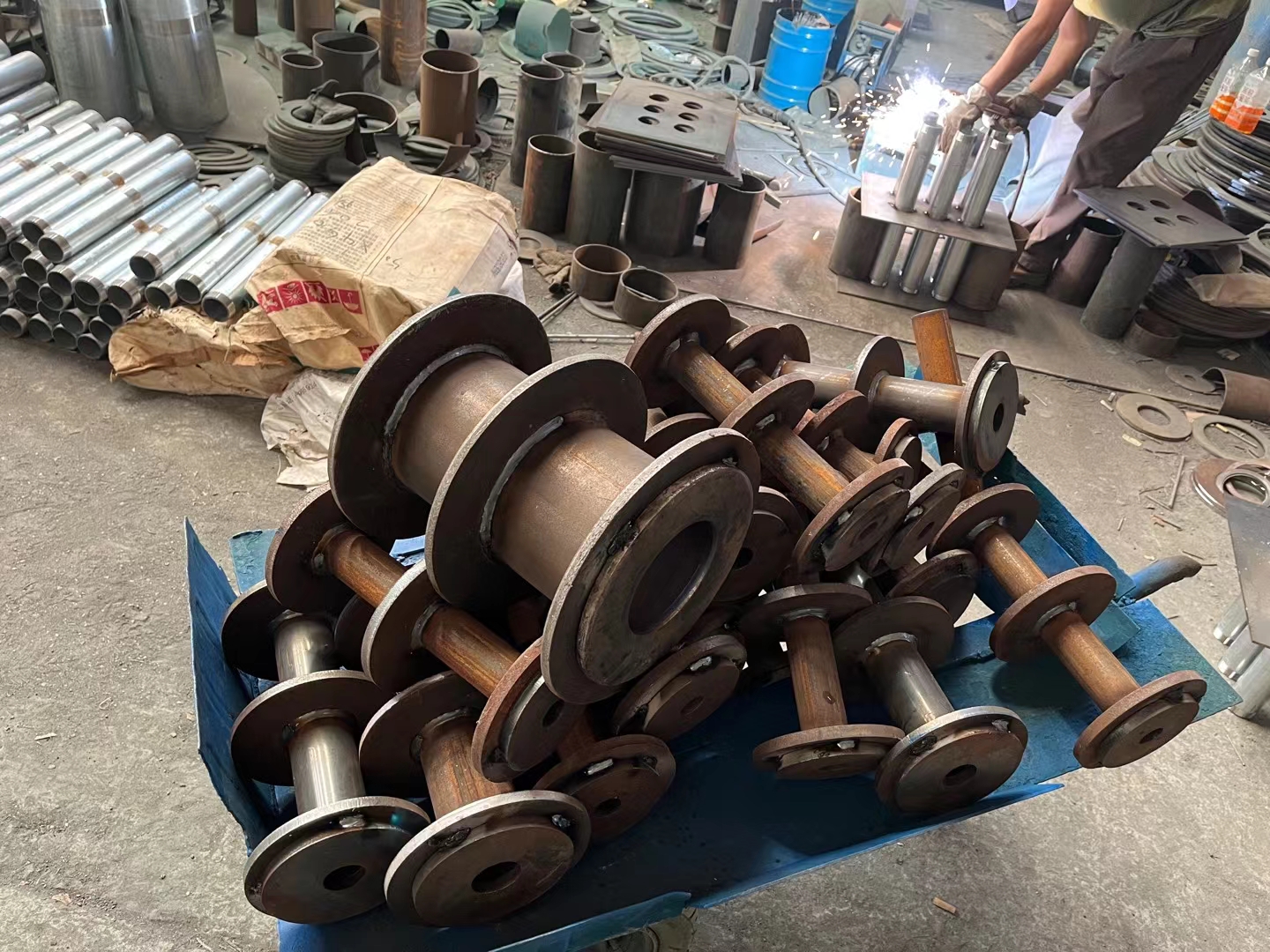

防护密闭套管图片

1.1 尺寸表的构成与关键参数

一份完整的人防防护密闭套管尺寸表,通常包含以下核心维度:

参数类别	关键指标	工程意义
型号	A/B/C/D/E型(电气);A/B/C/D/E/F型(给排水)	决定套管的排列结构及适用管线类型
钢管规格	DN25~DN400(公称通径)、外径、壁厚	壁厚直接影响抗冲击能力和耐腐蚀寿命
密闭肋参数	钢板厚度(3~10mm)、翼高(30~50mm)	决定与混凝土的锚固效果及防水能力
长度尺寸	短管总长、出墙长度(30~100mm)	由墙体厚度决定,须嵌入结构中心
管心距/排列	单排/双排/连排、管间中心距	多管组合时影响墙体结构安全

以上参数的准确识别,是合格选型的根本。

1.2 不同管线类型的尺寸表区分

电气组合套管(密闭肋) :依据07FD02图集。钢管壁厚不小于2.5mm(核5级及以上建议不小于3mm),密闭肋钢板厚度3~10mm,A/B/C/D/E型适用于不同数量的电缆穿越。套管内径应与电缆外径匹配,通常预留20~30mm密封填充空间。

给排水/通风防护密闭套管:依据07FS02图集。细分为A、B、C、D、E、F型等多种构造,管材壁厚不小于3mm(通风短管采用2~3mm钢板卷制),密闭翼环厚度不小于10mm(DN≤150mm)或12mm(DN>150mm),翼高30~50mm。

二、如何专业审读与选用尺寸表

2.1 核对型号与规格——从设计图纸到尺寸表的精准匹配

施工技术人员常困惑:图纸标注“防护密闭套管A型”究竟代表什么构造?何时选B型,何时选E型?答案如下:

A型:单根钢管 + 方形钢板,适用单路电缆独立穿越,常见于单回路控制线

B型:两根钢管 + 长方形钢板,适用双回路布线或一用一备干线

C型:三根钢管 + 长方形钢板,适用中小型多回路穿墙

D型:四根钢管 + 方形钢板(2×2排列),适用四路集中穿越

E型:六根钢管 + 长方形钢板(2×3或3×2排列),适用多路电缆密集穿越

2.2 关注关键尺寸参数——壁厚、翼环厚度、出墙长度

尺寸表中的每一列数据都有其严格的设计逻辑,要逐一核验:

① 钢管壁厚:GB 50038-2005规定不小于2.5mm。DN≥50管径建议3~3.5mm。核5级及以上人防工程需≥3mm。这是尺寸表中比较基础的强制性指标。

② 密闭翼环厚度:常规5.5mm(核6级要求≥4mm,核5级要求≥6mm)。翼环钢板厚度决定了防护密闭套管与混凝土的锚固牢固程度,厚度不足将直接导致战时位移失效。

③ 翼环高度(翼高) :尺寸表通常标注为30~50mm。翼环高度过低则锚固不足,过高则影响钢筋布置。

④ 出墙长度:电气套管伸出墙面30~50mm(部分规范要求≥50mm)。出墙段便于管口封堵密封材料的填充和抗冲击配件的安装。

⑤ 防护密闭套管总长 = 墙体厚度(结构设计确定) + 两端出墙长度。常见人防墙体厚度为300~500mm,因此成品人防套管标准长度通常为300~800mm,厚度超过800mm的墙体按非标尺寸定制。

2.3 了解长度要求与密封闭合机制

人防工程严禁后期开洞!所有防护密闭套管应在土建施工阶段一次预埋到位。尺寸表标注的长度参数须与施工单位确认的结构图纸墙体厚度一一对应。

当电缆穿入套管后,套管与管道间隙须用密封材料分层填塞密实(常用材料:防火岩棉密度≥180kg/m³为第一层,防水油膏灌注至2/3深度为第二层,阻燃密实材料填满管口为第三层),填充长度不小于管径的3倍,填料端面须与人防套管端面平齐密封。

核5级及以上工程须在朝向冲击波端加装防护抗力片,抗力片宜采用厚度大于6mm的钢板制作,两块槽口须对插。

防护密闭套管安装图(A型)及尺寸表

三、产品详细参数与尺寸对照表(07FD02国标A/B/C/D/E型全系列)

以下尺寸数据参照GB 50038-2005、07FD02图集及GB/T 13912-2020热镀锌标准。实测参数以最终出厂产品为准。

3.1 通用技术参数

参数项	标准要求/数值
执行标准	07FD02《防空地下室电气设备安装》(GJBT-1003,代替04FD02),兼符合GB 50038-2005
产品材质	管体:Q235-A热镀锌钢管;密闭肋:Q235-A热镀锌钢板
钢管壁厚	≥2.5mm(DN≤50);3~3.5mm(DN>50);核5级及以上≥3mm
密闭肋厚度	常规5.5mm;核5级及以上≥6mm;核6级≥4mm
翼环翼高	30~50mm
镀锌层厚度	3mm≤基材≤6mm:平均≥70μm / 局部≥55μm;基材>6mm:平均≥85μm / 局部≥70μm
防护等级	核5级 / 核6级 / 核6B级 / 常5级 / 常6级
适用范围	防空地下室、指挥所、地铁人防段、地下综合管廊

3.2 单根钢管规格尺寸表(A型核心参数)

公称直径DN	外径(mm)	钢管壁厚(≥mm)	密闭肋钢板厚度(≥mm)	翼高(mm)	适用场景
20	26.9	2.50	5.5(/核6级)	30~50	弱电信号、消防报警
25	33.7	2.75	5.5(/核6级)	30~50	照明支线
32	42.4	3.00	5.5(/核6级)	30~50	控制线路
40	48.3	3.00	5.5(/核6级)	30~50	动力支线
50	60.3	3.25	5.5~6.0	30~50	人防动力干线
65	76.1	3.50	6.0(核5级)	30~50	电缆干线
80	88.9	3.50	6.0(核5级)	30~50	电站进线
100	114.3	4.00	6.0~8.0	30~50	配电柜进出线
150	165.0	4.50	8.0~10.0	30~50	高压电缆穿越
200~400	—	5.00~8.00	10.0	30~50	综合管廊 / 非标定制

选型原则:套管内径 ≥ 电缆总外径 + 20~30mm,以预留足够的密封材料填充空间。

3.3 多管组合排列尺寸参数(B/C/D/E型/连排定制)

型号	钢管数量	钢板形状	典型钢管组合	钢板厚度(≥mm)	管心距(参考)
A型	1根	方形	单根DN20~DN400	5.5(/6.0)	—
B型	2根	长方形	DN50×2 / DN80×2 / DN100+DN65混合	5.5(/6.0)	≥2D(D为管外径)
C型	3根	长方形	DN50×3 / DN80×3 / 一列式排布	6.0	≥2D,**钢筋通过
D型	4根	方形(2×2)	DN65×4 / DN80×4 / 井字格排列	6.0~8.0	管间≥50mm(最小构造要求)
E型	6根	长方形(2×3/3×2)	DN50×6 / DN65×6 / 矩阵排列	8.0~10.0	板边距外管≥50mm
连排/异形定制	N孔	按设计	任意孔径/排数混合焊接	8.0~12.0	由CAD图确定

连排(异形)组合套管核心原则:联合密闭翼环钢板厚度不得小于10mm,钢板边缘距外管管壁距离不得小于50mm。

四、常见问题(FAQ)

Q1:07FD02和07FS02图集中的“尺寸表”有什么区别?电气组合套管应该看哪一本?

07FD02(电气组合套管)的型号分类为A/B/C/D/E型(按钢管数量),核心尺寸数据针对电缆穿越;07FS02(给排水密闭套管)的型号分类包含A/B/C/D/E/F型(按构造和管材类型),针对给水、排水、通风管穿越。注意,给排水A型套管与电气A型套管虽然都叫“A型”,但构造完全不同。采购前务*按设计图纸指定的图集进行选型核对。

Q2:尺寸表中“钢管壁厚2.5mm”是国标**要求吗?在什么时候须加厚?

是的。GB 50038-2005规定所有穿越人防墙体的电气管线,钢管壁厚不小于2.5mm。但当防护等级为核5级及以上、穿越墙体位于染毒区—清洁区分界处或管道穿越顶板及外露受冲击部位时,应加厚至3.0mm以上。核4级工程临空墙部位纵使管径≤DN150,也须设置≥10mm防护挡板。

Q3:防护抗力片的尺寸在尺寸表中通常不体现,实际安装有什么具体要求?

抗力片安装有明确规范:密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片,抗力片宜采用厚度大于6mm的钢板制作,两块抗力片的槽口须对插。气密性测试标准为气压0.05MPa下保压30分钟,压降≤5%。核4级工程内外两侧均须加装抗力片。

Q4:异形/非标组合套管的尺寸如何确定?贵厂能否提供定制?

可以。当标准A/B/C/D/E型无法满足设计需求时,奥凡环保科技支持全系列非标定制服务——可定制多行多列排列(如6排×4列),不同管径混合焊接在同一块密闭肋上(需注意联合钢板厚度≥10mm,边缘距≥50mm),以及任意墙体厚度(300~1000mm以上)的加长尺寸生产。客户提供CAD图纸或功能需求描述后,奥凡技术团队将进行结构验算、出具可施工的尺寸排布方案。

五、服务指南——不只有“发货”,更是您的“防护伙伴”

人防工程无小事,每一根电缆、每一只套管的尺寸准确与否,都可能关系着战时防护的成败。奥凡环保科技为您提供的不仅是符合国标尺寸表、可通过人防专项验收的合格产品,更是一整套贯穿从选型到竣工全过程的技术支持:

7×24h**级图纸预审:收到您的设计图后,奥凡人防工程师团队将在24小时内完成尺寸核对、型号推荐、管心距校核及隐检要点交底。

来图定制+±2mm公差控制:非标尺寸套管全部采用CAD/CAM数字化下料+人工精度复校,关键尺寸公差严格控制在±2mm,**现场安装一次到位。

全系列尺寸现货库存+应急生产绿色通道:DN32~DN150常用规格现货即发。异形及非标产品正常7~15天,急单通道4天可完成紧急定制任务。

出具**产品证明文件:材质报告、尺寸检测记录,一次配齐,专项验收无忧。

即刻联系巩义市奥凡环保科技,**免费产品选型支持及尺寸报价表。
