人防密闭套管是否要出顶板-规范依据与施工误区

人防密闭套管在人防工程建设中作为电气线路穿越防护密闭隔墙和顶板的重要构件,其设置位置和方式对工程的安全性和功能性具有至关重要的作用。本文依据GB 50038-2005《人民防空地下室设计规范》、GB 50134-2004《人民防空工程施工及验收规范》、RFJ01-2015《人民防空工程质量验收与评价标准》及07FD02、07FS02等国标图集,就“密闭套管是否要出顶板”这一疑问进行系统解析。

一、先搞懂一个基础概念:什么是“出顶板”?

人防地下室的顶板属于人防围护结构的重要组成部分,与外牆、临空墙、防护密闭隔墙等共同构成防护屏障。GB 50038-2005 3.1.6.3明确规定:“凡进入防空地下室的管道及其穿过的人防围护结构(如顶板、外墙、临空墙、防护单元隔墙),均应采取防护密闭措施。”

因此,“密闭套管是否需要出顶板”,本质上不是一个“是否”的选择题,而是一个“只要管线穿越顶板进入人防区,就一定要预埋防护密闭套管并进行相应处理”的填空题。顶板本身属于围护结构,任何穿越行为都受规范强制约束,不存在“可做可不做”的模糊空间

二、不同敷设方式,顶板处理手法各不同

明管敷设(明配管): 明配管需预留穿人防隔墙及顶板的密闭套管,套管做法参照05SFD10(人防电)图集执行。密闭穿墙短管应预先焊好密闭翼环,与顶板结构钢筋焊牢,之后整体浇筑在混凝土中。密闭穿墙短管伸出顶板的长度,电缆、电线类宜为30-50mm。

暗管敷设(暗配管): 暗管敷设时不直接预埋穿墙套管,而是采用暗管加密闭盒的方式进行防护密闭处理。沿顶板敷设的暗管在穿越人防墙处,应预埋防护密闭接线盒,穿线后清理干净并安装防护盖板。接线盒应采用防护盖板,盖板应用厚度≥3mm的热镀锌钢板。

暗埋管管径不得大于DN32,这是**顶板结构安全的硬性要求。

三、电缆桥架处理:**不能直接穿顶板

电缆桥架不得直接穿过人防区顶板、临空墙、防护密闭隔墙和密闭隔墙。当电缆桥架须穿越人防围护结构时,应在穿越处断开桥架,改为穿管敷设方式,并做防护密闭处理。一根电缆穿一根密闭套管,管口两端用密封材料填实。这条规定是原文及很多人防施工常见问题中的重大信息遗漏,务*牢记。

四、抗力片:顶板穿管*不可少的防护构件

管线穿越人防顶板时,还要在朝向核爆冲击波端加装防护抗力片(即防护抗力片)。根据GB 50134-2004 10.1.8的要求,抗力片宜采用厚度大于6mm的钢板制作,抗力片上槽口宽度应与所穿越管线外径相同,两块抗力片的槽口须对插。不同防护等级对抗力片的要求不同:

• 核4级、核4B级、核5级、常5级人防工程的电气管线(明管敷设)应在受冲击波方向设置抗力片防护

• 核6级、核6B级、常6级人防工程的电气管线则不需设置抗力片

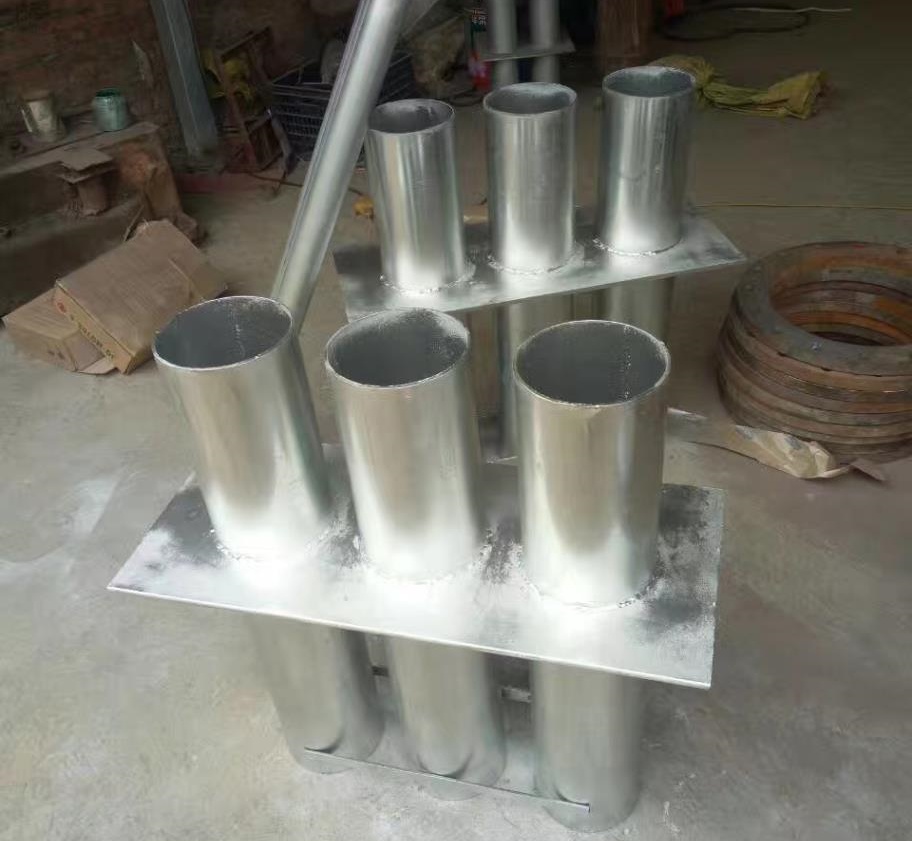

人防密闭套管图片

五、强弱电穿越顶板的差异化要求

强电(动力、照明等): 应坚持一根电缆穿一根密闭管,严禁多缆混穿。

弱电(通信、网络、监控等): 同类多根弱电线路可合穿在一根保护管内,但保护管管径不得大于25mm,且应采用暗管加密闭盒的方式进行防护密闭处理。弱电保护管在两密闭盒之间若原设计为PVC管,须改为同口径钢管。

六、人防电气密闭套管材料与防腐处理

电气密闭套管管材应选用热镀锌钢管,管壁厚度不小于2.5mm。各防护密闭门门框墙处还应预埋4-6根备用管,管径50-80mm,管壁厚度不小于2.5mm的热镀锌钢管。

密闭翼环与穿墙短管须进行双面满焊,焊缝饱满、均匀、严密,无夹渣、气孔、气泡、裂纹。焊后清除焊渣,刷红丹防锈漆两道,或整体进行热镀锌处理(镀锌层厚度≥85μm)。

七、施工提醒

所有顶板预埋件要随混凝土浇筑一次性预埋到位,严禁后期在顶板上开孔补装。严格来说,并非所有穿顶板的位置都要预埋密闭套管——只有当管线实际穿越并进入人防区时才需要。若某处顶板上方为非人防区域,则无需设置人防密闭套管,但需做好常规防水处理。这一判断依据是人防区域的边界划定,以施工图为准。
