人防各类密闭套管规格型号怎么选？避开这常见陷阱，选型不再翻车！（附选型对照表）

密闭套管在人防工程建设中作为关键构件,其规格型号的选择直接关系到工程的防护性能和使用效果。奥凡环保科技作为专业的人防密闭套管制造厂,深知选型准确的重要性,依据07FS02国标图集、GB 50038-2005及RFJ01-2015等规范要求,为您系统解析规格型号的确定方法。

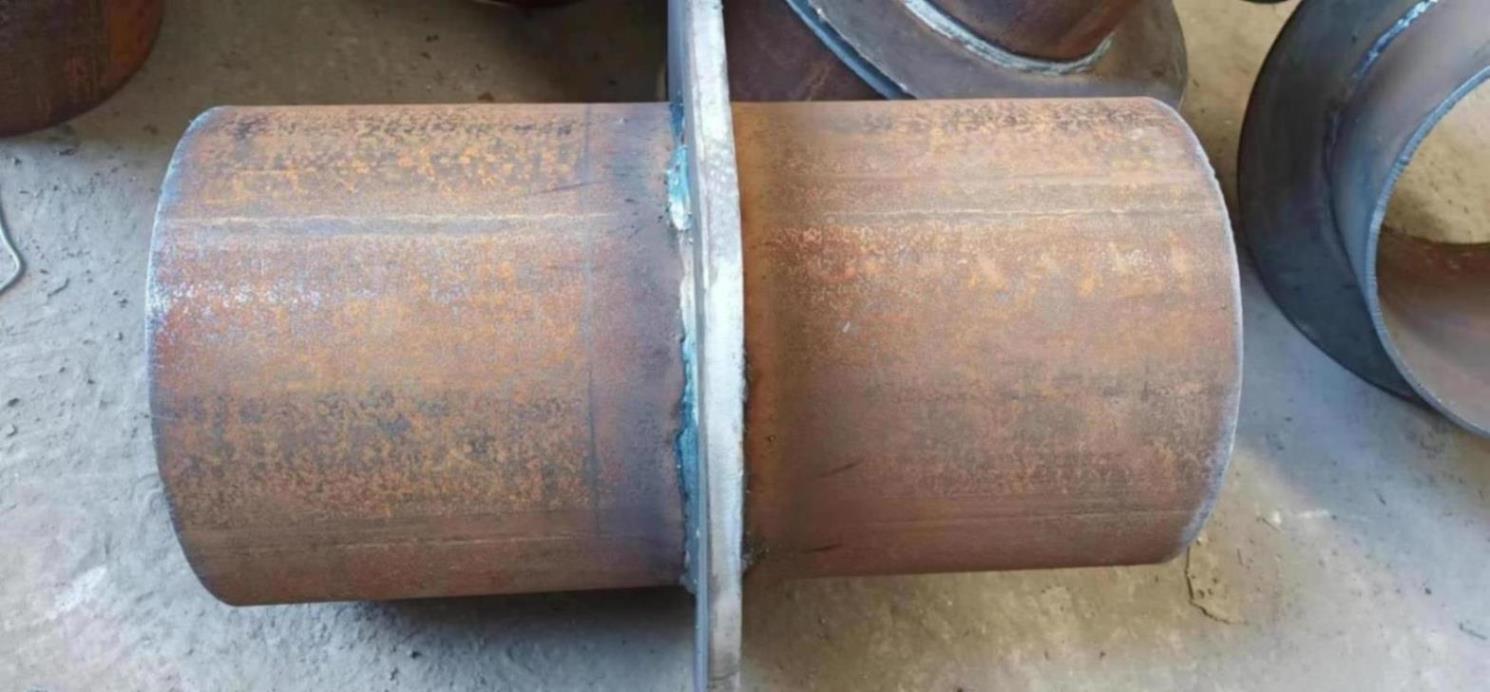

刚性密闭套管图片

一、先分清:防水套管与人防密闭套管不是一回事

许多人将刚性防水套管与人防密闭套管混为一谈。二者的核心区别在于:人防密闭套管实为刚性防水套管的分支型号,其在刚性防水套管基础上多设一个翼环和防冲击波挡板,用于抵挡冲击波、防止毒气渗入。当设置在两个人防区之间时,两侧均须设置翼环和挡板。

二、核心依据:07FS02国标A～F型选型指南

人防密闭套管的分类并非简单的“刚性/柔性/电气”,较准确的分类依据是国标图集07FS02《防空地下室给排水设施安装》,该图集适用于核5级、核6级、核6B级、常5级、常6级各类防空地下室工程。

该系列产品分为A型、B型、C型、D型、E型、F型六种型号。各型号因结构组成不同,分别适用于不同类型的穿墙管道:

型号	构造特点	适用管道
A型	钢制套管+翼环	钢塑复合管
B型	钢制套管+翼环+挡圈	钢管
C/D/E/F型	含固定法兰、挡板构造	防护要求更高的关键部位

F型具备双侧防护能力,设置在两个人防区之间时,两侧均需设置翼环和防冲击波挡板,是防护等级**的型号。

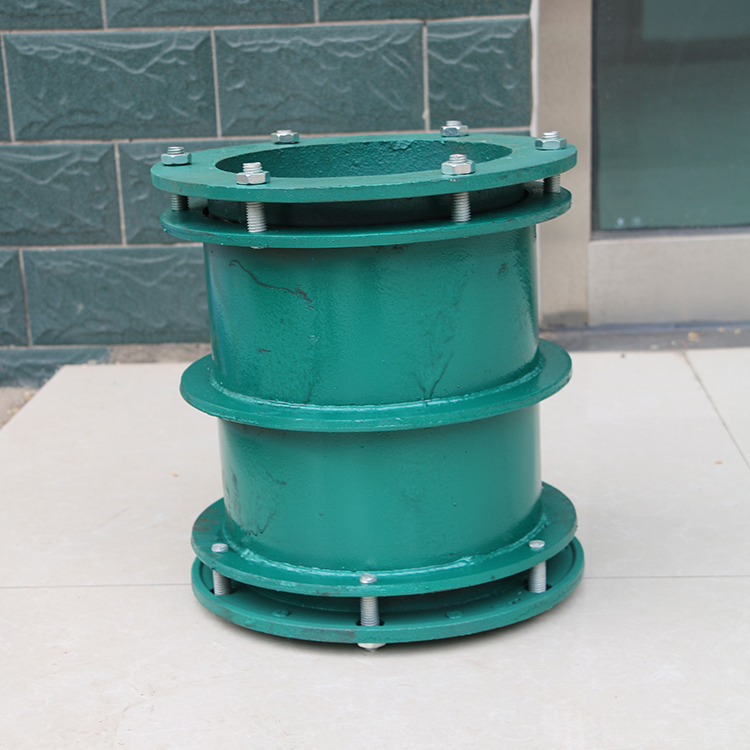

柔性密闭套管图片

三、选型第一步:看管线类型

给排水管道:参照07FS02图集选择A-F型,给排水管道套管钢管壁厚≥3mm。密闭翼环厚度规定如下:DN≤150mm时翼环厚度10mm,DN>150mm时翼环厚度12mm。

通风管道:采用厚度不小于3mm钢板机械卷制成形,防爆超压排气活门预埋短管厚度为6mm。通风穿墙短管两端伸出墙面长度大于100mm。

电气线路:须采用热镀锌钢管(Q235-A),电气管道套管壁厚≥2.5mm(核5级及以上人防工程需≥3mm)。密闭肋厚度按防护等级分级——核6级用3mm,核5级及以上用6mm,翼高30-50mm,与套管双面满焊,焊缝须经煤油渗透试验。重要提示:各人员出入口和连通口的防护密闭门门框墙上均应预埋4-6根备用管,管径50-80mm,管壁厚度不小于2.5mm的热镀锌钢管。

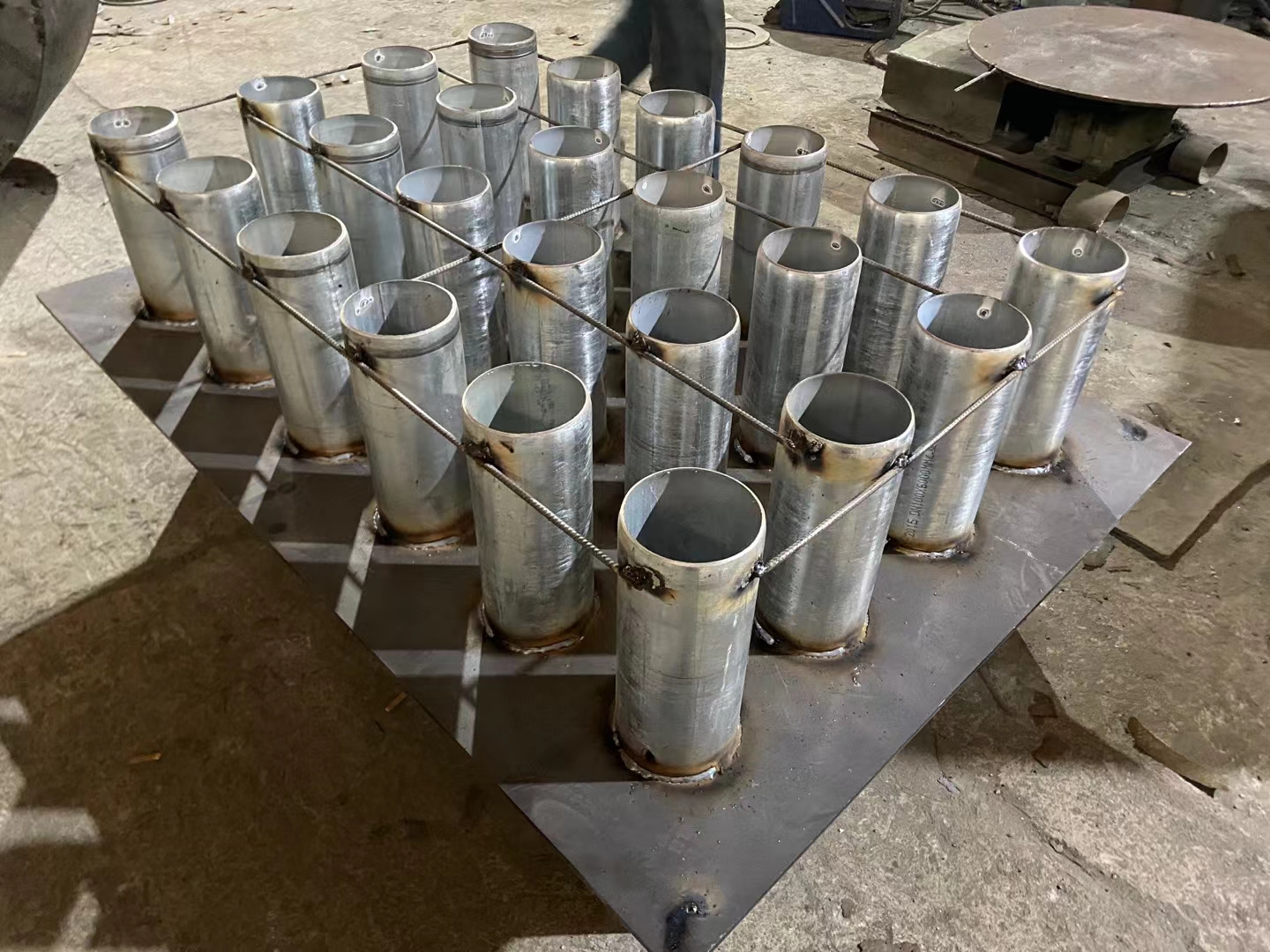

电气密闭套管图片

四、选型第二步:看墙体性质与安装部位

不同墙体部位对套管的要求有显著差异:

穿越防护密闭隔墙:预埋带有密闭翼环和防护抗力片的刚性防水密闭套管,密闭套管用壁厚大于3mm的钢板卷制或定型钢管制作

穿越密闭隔墙:设1个密闭翼环即可

穿越临空墙(有冲击波) :须在朝向冲击波端加设防护抗力片,抗力片厚度≥6mm

两个防护单元之间的隔墙:两侧均须设置翼环和防冲击波挡板

五、选型第三步:算尺寸和空间

套管内径:应比管道外径大30-40mm,以便后期填料密封;管道在套管内不得有接口

穿墙短管伸出长度:电缆电线30-50mm,给水排水大于40mm,通风大于100mm

密闭翼环位置:位于墙体厚度中间,翼高30-50mm,与周围结构钢筋焊牢;穿墙短管轴线与墙面垂直

墙厚要求:柔性密闭套管安装处混凝土墙厚应不小于200mm

多管组合:当多根管线需同墙穿越时,可在一块钢板上开孔制作联合密闭翼环,钢板厚度不得小于10mm,边缘距外管管壁距离不得小于50mm

六、常见选型陷阱提醒

陷阱一:混淆防水套管与人防密闭套管——人防密闭套管多一个翼环和一个挡板,两者选错在冲击波作用下防护功能完全失效。

陷阱二:柔性密闭套管当成橡胶制品——主体材质仍是碳钢,内部橡胶密封圈是柔性密封结构而非整体材质。

陷阱三:备用管不预埋——后期开洞补装会破坏墙体结构,是验收检查的否决项。

奥凡环保科技作为专业的人防密闭套管制造厂,严格遵循07FS02、07FD02等国标图集生产,产品规格型号齐全,可满足不同工程需求。选择奥凡,就是选择了规范和专业。
