人防密闭套管翼环规范要求-双面满焊不遗漏、两侧预埋防开槽

人防密闭套管在人防工程建设中作为电气、给排水、通风管道穿越防护密闭隔墙的关键构件,其重要性不言而喻。翼环(又称密闭肋)作为人防密闭套管中直接起防护和固定作用的环形钢板构件,其规范要求直接关系到工程的安全性和密闭性能。奥凡环保科技作为专业的人防密闭套管制造厂,结合RFJ01-2015《人民防空工程质量验收与评价标准》、GB 50134-2004《人民防空工程施工及验收规范》及国标图集07FS02,为您系统解析翼环的规范要求。

一、翼环材质与厚度:RFJ01-2015第7.6.3条为核心依据

翼环应采用Q235碳钢(焊接工艺要求较高时优先选用Q235B)制作。根据《人民防空工程质量验收与评价标准》(RFJ01-2015)第7.6.3条的明确规定:

给水管、通风管的密闭翼环厚度:不应小于10mm

电缆管的密闭翼环厚度:不小于5mm

密闭翼环翼高:不小于50mm

需要注意:GB 50134-2004第10.1.4条另规定“翼高宜为30-50mm,厚度大于3mm”。两者均为现行规范,但RFJ01-2015实施时间较晚,在工程验收时应以此为准。电缆管翼环厚度虽然规范**要求为5mm,但在高标准人防工程中,建议按通风管标准(≥10mm)执行,以提升整体防护冗余度。

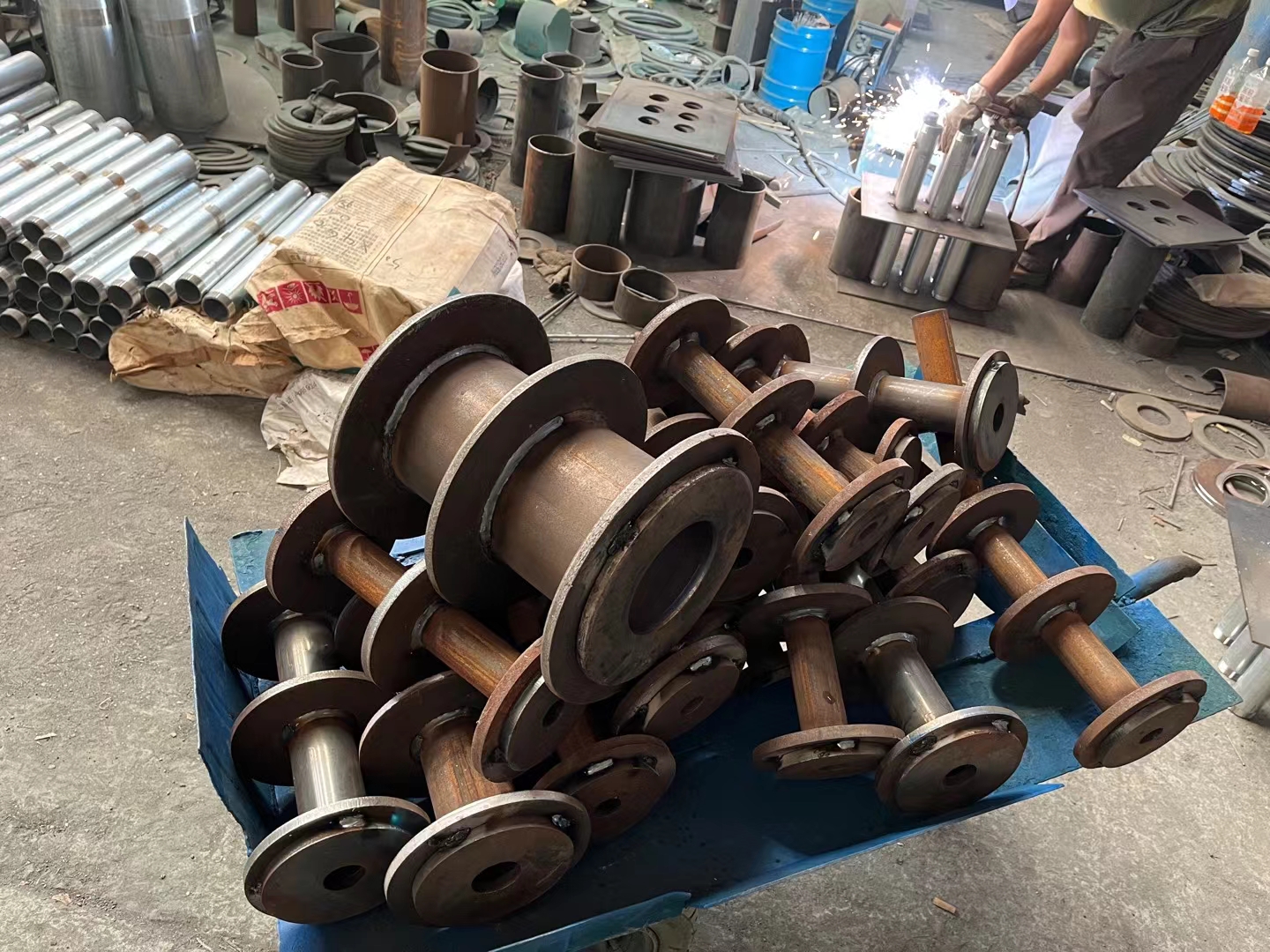

人防密闭套管图片

二、不同专业套管壁厚分级对照表

翼环依附的穿墙短管(钢管)壁厚也需按专业分别确定:

专业类别	管材要求	壁厚要求
电气管道	热镀锌钢管(Q235-A)	≥2.5mm(核5级及以上≥3mm)
给水排水管道	钢管(壁厚大于3mm的钢板卷制或定型钢管)	>3mm
通风管道	钢板焊接制作	2-3mm

给排水管道穿墙时,管径小于等于DN150的,翼环厚度取10mm;管径大于DN150的,翼环厚度取12mm,翼环翼高均不小于50mm。

三、翼环安装的定位与数量要求

密闭翼环须位于墙体厚度的正中间位置(居中偏差≤2mm),与周围混凝土结构钢筋焊牢,以**其稳定性和密封性。密闭穿墙短管的轴线应与所在墙面垂直,管端面应平整,防止在捣固混凝土时发生错位。

翼环的数量并不是固定的“一个”,应根据墙体类型确定:

墙体类型	翼环数量	抗力片设置
一般密闭隔墙	1个	可不设
防护密闭隔墙(清洁区↔染毒区)	1-2个	迎冲击波侧须设厚度≥10mm抗力片
两个防护单元之间的隔墙	2个(两侧各一)	两侧均设抗力片
特殊高等级工程(核4/4B等)	可达3个	双侧抗力加固

四、焊接工艺的双重质量管控

翼环与密闭穿墙短管的结合部位须进行双面满焊,焊缝饱满、均匀、严密,严禁夹渣、气孔、气泡、裂纹等缺陷。焊接完成后,清除焊渣,刷红丹防锈漆两道或整体热镀锌(镀锌层厚度≥85μm)。两条关键焊接工序缺一不可:翼环与穿墙短管满焊 + 翼环与墙体结构钢筋焊牢,两者共同**翼环在混凝土中的固定强度和密封效果。

五、穿墙短管伸出墙面的长度要求

根据GB 50134-2004第10.1.6条的规定,密闭穿墙短管两端伸出墙面的长度如下:

电缆、电线穿墙短管:宜为30-50mm

给水排水穿墙短管:应大于40mm

通风穿墙短管:应大于100mm

六、验收检查的关键要点

验收阶段应严格按照GB 50134-2004和RFJ01-2015对翼环进行**检查:

(一)外观与尺寸检查:核查翼环材质、翼环厚度、翼环高度、钢管壁厚是否符合规范要求,穿墙短管两端伸出长度是否达标,管端面是否平整无斜口。

(二)焊接质量检查:目视检查双面满焊的焊缝饱满度、光滑度、有无夹渣、气孔、裂纹。

(三)防腐处理检查:核查焊后是否进行了除渣和防锈处理(红丹防锈漆两道或热镀锌),镀锌层厚度是否≥85μm。

(四)气密性测试:按0.05MPa气压保压30分钟无泄漏为合格,**防护密闭功能达标。

(五)位置与数量核查:逐件检查翼环是否位于墙体中间,翼环数量是否符合墙体类型对应的设置要求,所有预埋件随混凝土浇筑一次性预埋到位,严禁后期开孔补装。

奥凡环保科技作为专业的密闭套管制造厂,在生产过程中始终严格遵循RFJ01-2015、GB 50134-2004和07FS02图集规范。我们采用Q235碳钢材质,分段执行给排水(≥10mm)、电缆管(≥5mm)的不同翼环厚度标准,实施翼环与钢制套管的双面满焊、翼环与墙体钢筋焊接的双重固定,并提供焊后热镀锌防腐处理。奥凡将以规范为底线,以安全为使命,为客户提供合格、可靠的人防密闭套管产品,为人防工程建设贡献专业力量。
