刚性防水套管的壁厚要求

刚性防水套管的壁厚要求根据其直径大小以及所依据的国家标准有所不同。以下是根据不同标准列出的刚性防水套管壁厚要求:

一、根据GB/T 3091-2008《焊接钢管》标准

• 直径在20mm以下的刚性防水套管的壁厚应不小于1.5mm。

• 直径在20mm至40mm之间的刚性防水套管的壁厚应不小于2.0mm。

• 直径在40mm以上的刚性防水套管的壁厚应不小于2.5mm。

二、根据02S404图集规定

• DN50(直径50毫米)的壁厚为3.5毫米。

• DN65(直径65毫米)的壁厚为3.75毫米。

• DN80(直径80毫米)的壁厚为4毫米。

• DN100(直径100毫米)的壁厚为4.5毫米。

• DN125、DN150(直径125至150毫米)的壁厚为6毫米。

• DN200、DN250(直径200至250毫米)的壁厚为8毫米。

• DN300至DN1000(直径300至1000毫米)的壁厚为10毫米。

• DN1200至DN1400(直径1200至1400毫米)的壁厚为12毫米。

• DN1600(直径1600毫米)的壁厚为14毫米。

• DN1800至DN2000(直径1800至2000毫米)的壁厚为16毫米。

三、其他规定

根据《民用建筑电气设计规范》JGJ 16-2008的相关规定,对于潮湿场所或埋地敷设的金属导管,其管壁厚度也有相应的要求。虽然这些规定主要针对金属导管,但也可为刚性防水套管的设计和选用提供一定的参考。

有观点指出普通防水套管的壁厚DN200以下应不小于3mm,壁厚低于3mm的防水套管则为不合格防水套管,因为管壁太薄容易使防水套管破损及伤害其穿过的管子。

四、注意事项

• 在设计刚性防水套管时,需要充分考虑管道的使用环境和所承受的压力,合理选择管道的直径和壁厚。

• 刚性防水套管的长度通常根据预埋墙体的厚度来确定,但也可以根据具体需求出墙一定长度。

• 在安装和使用过程中,应严格按照相关标准和规范进行操作,以确保其防水性能和安全性。

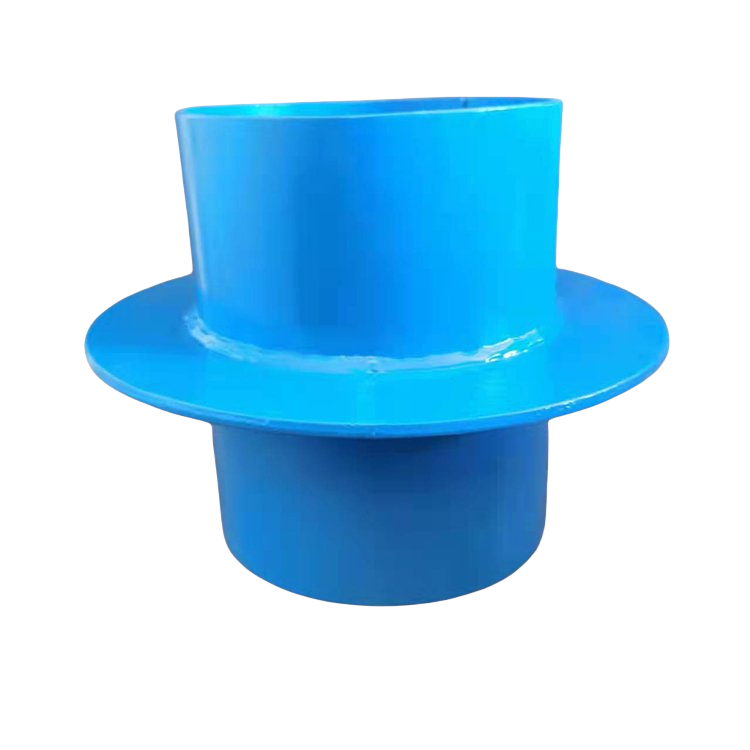

  刚性防水套管

刚性防水套管的壁厚要求因其直径大小以及所依据的国家标准或规定而有所不同。在设计和选用时,应充分考虑其使用环境和所承受的压力等因素,并严格按照相关标准和规范进行操作。
