人防电气预埋密闭套管关乎人防工程安全底线。它不仅是电气线路穿越人防围护结构的通道,更是防毒气、防水、防冲击波的关键屏障。作为奥凡环保科技防水套管生产技术员,带您深入了解其技术细节。 一、人防电气预埋密闭套管类型及功能 人防电气预埋密闭套管按功能分三大类。普通型由镀锌钢管与密闭肋焊接而成,用于人防地下室密闭隔墙,方便各密闭房间穿电缆电线,电线电缆与镀锌钢管间填防火封堵材料即可 。丝帽型设在人防门上部超30 - 50cm处,由4 - 6根植筋50镀锌钢管、3 - 10毫米镀锌钢板焊接,和平时期闲置,战时取下丝帽增设电线电缆。抗力片型用于防护墙、临空墙等受冲击波部位,两个镀锌U型钢板抗力片,一个焊在人防电气套管,一个穿线后交叉螺丝固定。

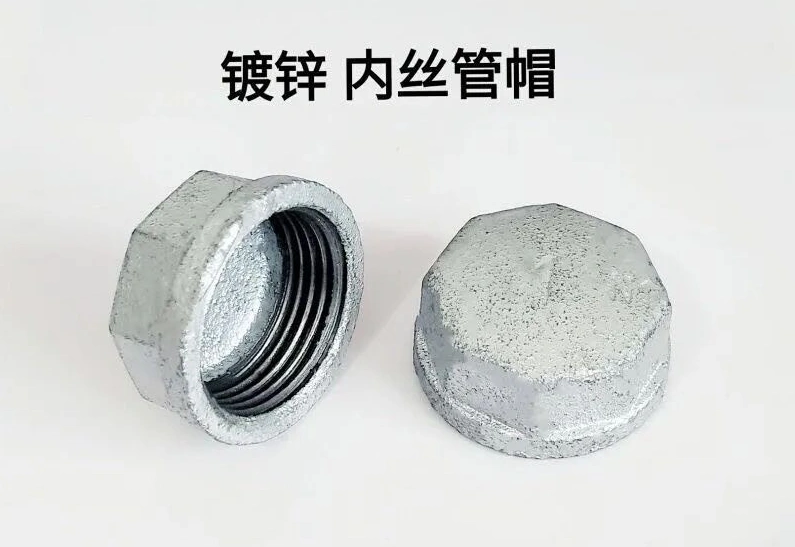

镀锌内丝管帽
不同类型对应不同场景。若选错人防电气套管类型,比如在临空墙误用普通型,会导致防护失效。您是否思考过,工程中人防电气套管类型匹配错误会引发哪些连锁反应?

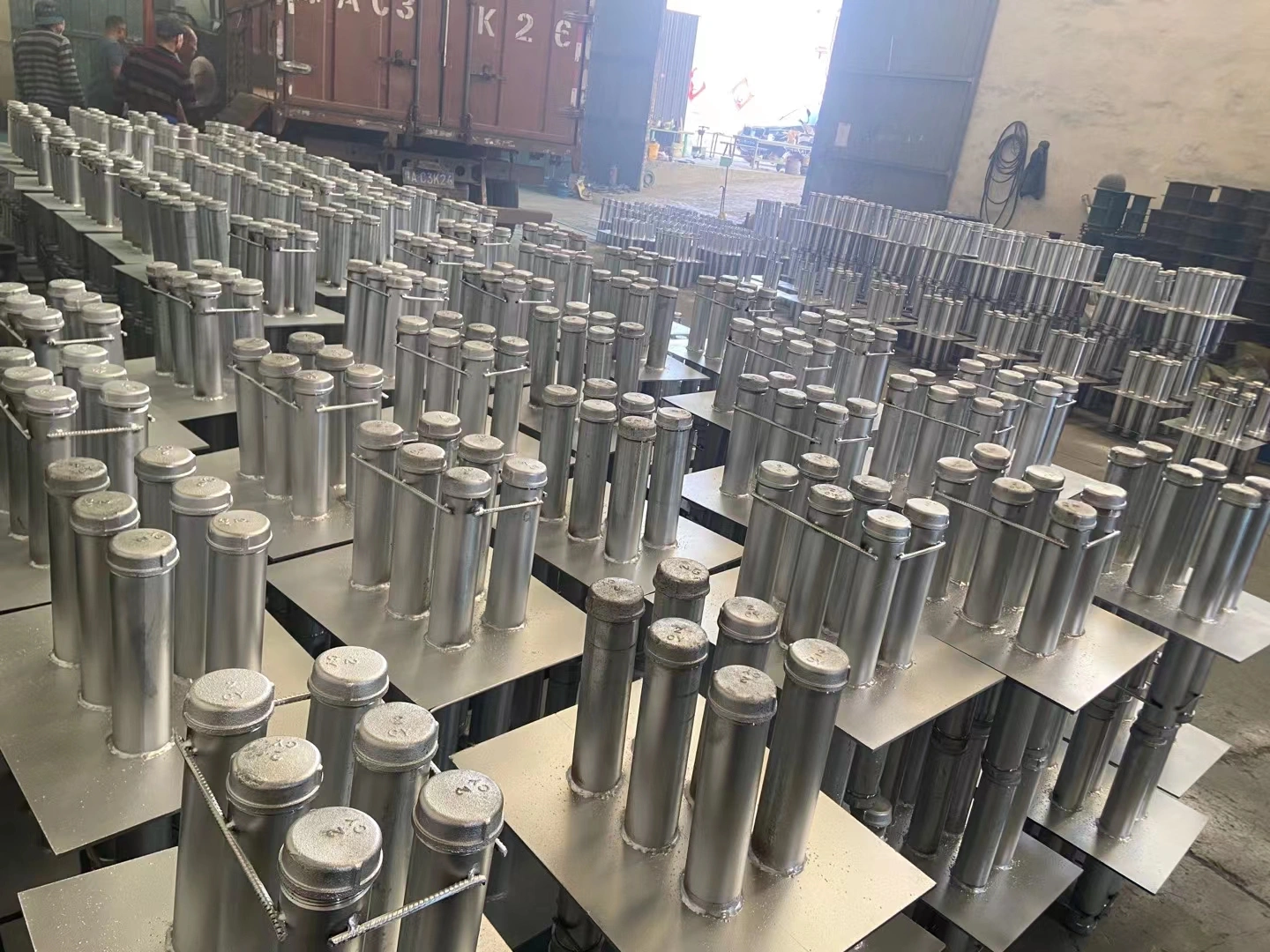

套丝带帽的人防电气套管厂家实拍图片 二、安装前*做准备
材料工具方面,钢管选镀锌材质,壁厚≥3mm,翼环厚度≥10mm 。密封材料有石棉水泥、聚硫密封胶、橡胶密封圈、防火泥。工具备电焊机、切割机、水准仪、卷尺、钢筋扳手。
图纸定位核对是关键。明确人防电气套管在墙体、楼板轴线、标高、数量,避开给排水、通风套管。关注人防分区边界、防爆波活门位置人防电气套管预埋要求。曾有工程因图纸核对疏漏,导致人防电气套管与通风管道冲突,被迫返工,造成巨大损失。 三、安装核心流程与要点
预埋须在混凝土浇筑前完成,后期开孔会破坏结构防护。墙体预埋时,人防电气套管与钢筋焊接,轴线偏差≤10mm,垂直度偏差≤5mm,翼环与钢筋相连增强抗冲击。楼板预埋,人防电气套管顶部高出楼板≥50mm,底部平齐,钢筋支架固定防移位。
密闭处理上,穿管前套管内壁除锈刷防锈漆,翼环外侧刷防腐涂料,管道不焊在翼环。缝隙先填沥青麻丝或聚氨酯泡沫,再用石棉水泥或密封胶嵌实。临空墙等关键部位“一管一套”。
预埋后套管两端标记编号、用途,内部填塞泡沫板、塑料布防堵塞。 四、特殊部位安装规范
穿越防护密闭门,套管设在门开启范围外,与门框墙钢筋焊接,距门框边缘≥200mm 。穿越临空墙,人防电气套管长≥300mm,两端伸出墙面≥100mm。电缆桥架穿越人防墙,改用防护密闭套管,桥架与人防电气套管间填防火泥或密封胶。 五、验收标准与避坑指南
验收看外观,人防电气套管无变形、焊缝饱满、防腐层好,翼环与墙体结合紧密。密闭性测试,水压≥0.2MPa,保压30分钟无渗漏。位置偏差,水平≤15mm,标高≤10mm 。
常见错误有预埋位置错、未防腐、密封不实。这些错误会让人防工程防护失效,毒气、水、冲击波渗入。施工前交底、全程检查可规避风险。

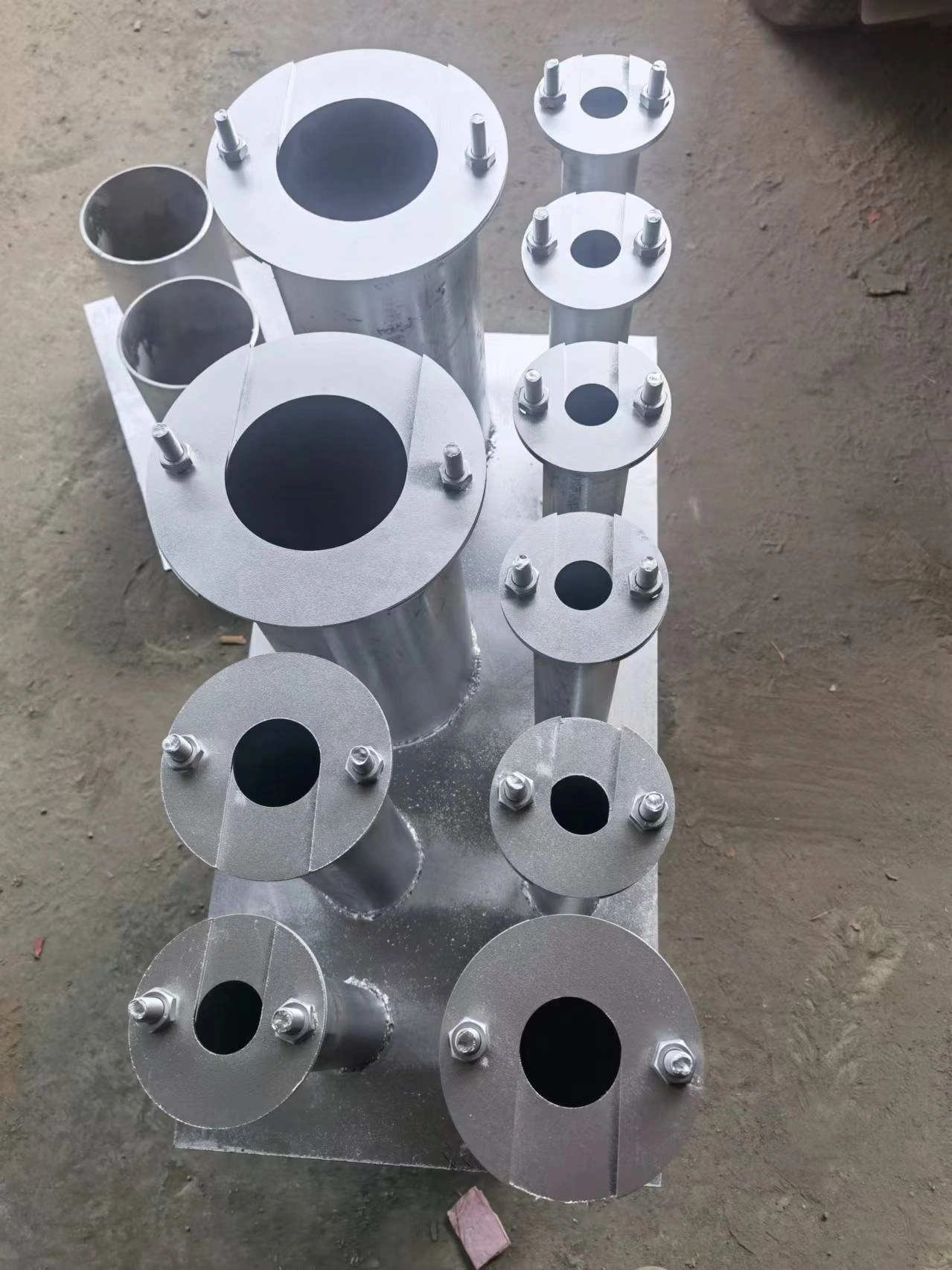

带抗力片的人防电气套管 六、规范与标准参考 遵循《人民防空工程施工及验收规范》(GB50134 - 2004)、《人民防空地下室设计规范》(GB50038 - 2005) 、《防空地下室电气设计》(07FD02)标准图集。 人防电气预埋密闭套管每个环节都影响工程防护性能。从选型到验收,严格规范操作,才能筑牢人防工程安全防线。奥凡环保科技助力每一项人防工程,提供合格的人防电气套管与专业技术支持。
