人防电气套管是什么

人防电气套管是人防工程中用于保护电线电缆穿越防护密闭墙的专用套管,主要功能是防止战时毒气、冲击波等通过线管渗入清洁区,确保人防工程的密闭性和安全性。因此,深入理解人防电气预埋密闭套管的诸多方面,对于保障人防工程的**性和安全性具有极为重要的现实意义。

一、人防电气预埋密闭套管概述

(一)人防电气套管定义与核心功能

人防电气预埋密闭套管是一种专门用于人防工程的电气套管,主要应用于人防地下室、防爆波电缆井等场所,用于保护电线电缆穿越防护密闭墙。其核心功能是防止战时毒气、冲击波等有害物质通过线管渗入清洁区,确保人防工程的密闭性和安全性。

(二)人防电气套管种类及应用场景

人防电气预埋密闭套管根据结构和使用场景的不同,分为多种类型。一种是普通密闭套管,主要由镀锌钢管和密闭肋焊接而成,用于人防地下室的密闭隔墙,适用于不受外力影响的环境。这种电气套管主要用于方便各个密闭房间之间的电缆电线穿越。另一种是在镀锌钢管的一端或两端套丝带帽的密闭套管,多用于人防门的上部,距离门框边缘大于 30 - 50cm 的位置。在和平时期,这类电气套管通常不穿电线电缆,仅在战争时期需要增加动力能源时才拆除丝帽并穿入电线电缆。还有一种是带抗力片的密闭套管,主要用于防护墙、临空墙等可能受到冲击波冲击的场所。抗力片由两个镀锌 U 型钢板组成,一个焊接电气套管上,另一个在电缆穿过电气套管后用螺丝交叉安装在焊接好的抗力片上,以此来增强电气套管的抗冲击能力。

二、人防电气套管材质与设计

(一)人防电气套管材质选择

人防电气预埋密闭套管的材质对其性能有着至关重要的影响。通常,电气套管的主材选用壁厚不小于 2.5mm 的热镀锌钢管,这种材质具有良好的耐腐蚀性和机械强度,能够满足人防工程对电气套管的防护要求。密闭肋则采用厚度为 3 - 10mm 的热镀锌钢板,与热镀锌钢管双面焊接,确保焊缝饱满无缺陷,从而形成一道**的气密屏障。此外,人防电气套管的内壁需进行除锈处理,并刷涂防锈漆,外侧则要刷涂防腐涂料,以增强其耐久性。

(二)人防电气套管设计要点

人防电气套管的设计需充分考虑其密封性能和抗冲击性能。在密封性能方面,人防电气套管与墙体或楼板接触部位应采取多层密封措施,如先用沥青麻丝或聚氨酯泡沫填充套管与电缆之间的缝隙,再用石棉水泥或密封胶嵌实,确保密闭不渗漏。对于临空墙、防护密闭墙等关键部位,需采用 “一管一套” 的方式,即一根电缆对应一个人防电气套管,严禁多根管线共用一个人防电气套管,以免影响密封效果。在抗冲击性能方面,套管的壁厚和抗力片的设计是关键因素。抗力片的厚度一般不小于 6mm,能够有效抵御核爆冲击波等外部冲击力。

三、人防电气套管安装工艺

(一)人防电气套管预埋时机与定位

人防电气预埋密闭套管的安装时机至关重要,须在结构混凝土浇筑前完成预埋工作,严禁后期开孔,以免破坏结构的防护性能。在安装前,施工人员需仔细核对设计图纸,明确人防电气套管的安装位置、标高及数量,确保套管准确无误地布置在墙体、楼板等结构中的指定位置。同时,要特别注意人防分区边界、防爆波活门附近等关键位置的人防电气套管预埋要求,避免与其他专业的人防电气套管发生冲突。

(二)人防电气套管固定与密封处理

人防电气套管的固定方式因安装位置的不同而有所差异。对于墙体预埋,应将人防电气套管与墙体钢筋焊接固定,确保人防电气套管的轴线偏差控制在 10mm 以内,垂直度偏差不超过 5mm。密闭肋需与结构钢筋**连接,以增强抗冲击波的能力。在楼板预埋时,电气套管的顶部应高出楼板面至少 50mm,底部与楼板底面平齐,使用钢筋支架进行固定,防止混凝土浇筑过程中电气套管发生移位。在密封处理方面,除了上述提到的填充材料和密封胶外,电气套管的连接处也应采取严格的密封措施,如采用带螺纹及密封圈或使用金属箍等方法予以密封,确保整个电气套管系统的密封性能。

(三)人防电气套管特殊部位安装要求

在一些特殊部位,如穿越防护密闭门、临空墙或电缆桥架穿越人防墙时,人防电气套管的安装需满足更高的要求。穿越防护密闭门时,人防电气套管应设置在门开启范围外,并与门框墙钢筋焊接固定,距离门框边缘不小于 200mm。穿越临空墙时,人防电气套管的长度应不小于 300mm,且两端需伸出墙面至少 100mm,以确保防护密闭效果。对于电缆桥架穿越人防墙的情况,须将桥架改为穿管敷设,并采用防护密闭套管,桥架与电气套管之间要用防火泥或密封胶填充,严禁桥架直接穿越。

四、人防电气套管质量控制与维护

(一)人防电气套管质量检验标准

安装完成后,需对人防电气套管进行严格的质量检验。外观上,人防电气套管应无变形、焊缝饱满、防腐层完整,密闭翼环与墙体或楼板结合紧密。在密闭性测试方面,可通过灌水或气压测试来检查人防电气套管周边是否存在渗漏现象,一般要求水压不小于 0.2MPa,保压时间不少于 30 分钟。此外,人防电气套管的位置偏差也应符合相关规范要求,水平位置偏差不超过 15mm,标高偏差不超过 10mm。

(二)人防电气套管日常维护要点

在人防工程的日常维护中,应定期检查人防电气套管的外观和密封状况。尤其在雨季,要重点检查人防电气套管与结构接缝处是否出现渗水痕迹。每年还需开启检修盖板,清理人防电气套管内部的积尘,确保人防电气套管内部的清洁和通风。在战时转换期前,须对人防电气套管重新进行气密检测,以确保其防护性能的**性。对于改造工程中涉及人防电气套管拆改的情况,须取得人防主管部门的审批,严禁私自切割或焊接原有人防电气套管。

五、人防电气套管常见问题及解决措施

在实际的人防工程建设中,常常会遇到一些与人防电气套管安装相关的问题。例如,人防电气套管预埋位置错误、未做防腐处理、密封材料填充不密实等情况时有发生。这些问题可能导致人防工程的防护失效,毒气、水或冲击波通过人防电气套管与墙体之间的缝隙渗入,从而影响战时的使用安全。为避免这些问题,施工前应对技术人员和施工人员进行详细的技术交底,明确套管安装的规范和要求。在施工过程中,要安排专人进行全程跟踪检查,及时发现并纠正安装过程中的偏差和问题,确保每一根人防电气套管的安装都严格符合规范要求。

六、人防电气套管与普通电气套管的区别

人防电气预埋密闭套管与普通电气套管在多个方面存在显著差异。在防护等级方面,人防电气套管具备抗冲击波、防毒气渗透的能力,其设计和施工均需符合国家相关的防护密闭标准,如 GB50038 等,而普通电气套管通常仅具备基本的防水防尘功能,无特殊防护要求。在材质上,人防电气套管多采用热镀锌钢管配合密闭肋,壁厚不小于 2.5mm,以满足防护需求;普通电气套管则可能使用较薄壁的普通钢管或 PVC 管。安装流程上,人防电气套管的安装更为复杂,需与钢筋焊接并进行严格的密闭处理,同时要预留备用管以满足战时转换需求;普通电气套管的安装相对简单,一般只需简单固定,无特殊的战时转换要求。在密封处理方面,人防电气套管采用多层密封材料填充,并需通过气密测试,密封要求极高;而普通电气套管通常仅用一般密封胶封堵,密封性能要求较低。

              人防电气套管与普通套管的区别

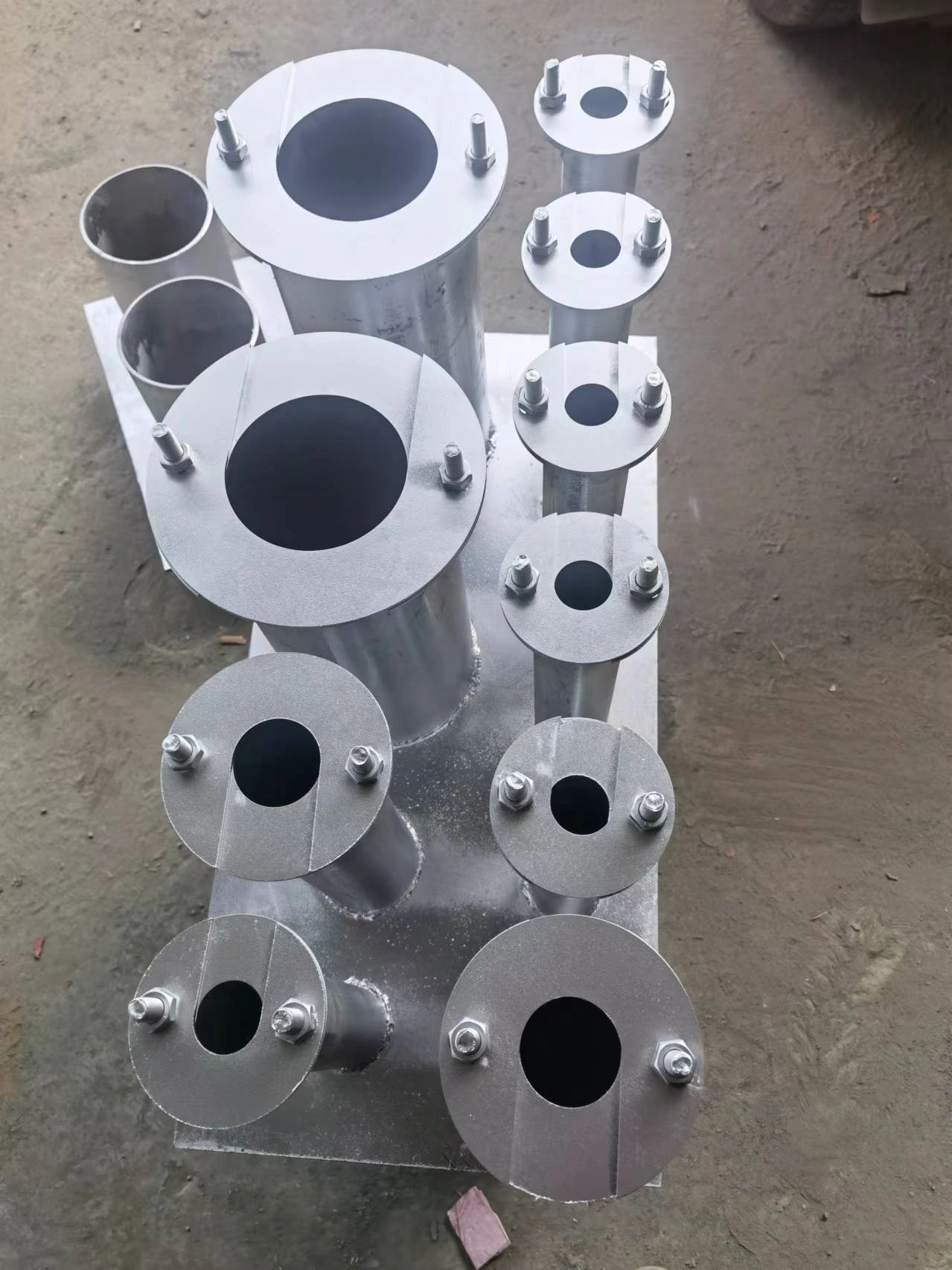

带抗力片的人防电气套管实拍图片

在实际的人防工程建设中,您是否曾经遇到过因电气套管安装不当而导致的一系列问题呢?比如电气套管移位、密封不严等。这些问题不仅会影响人防工程的防护性能,还可能给后续的电气设备安装和维护带来诸多不便。如果您有相关的经历或见解,欢迎在评论区留言分享,让我们共同探讨如何提高人防电气预埋密闭套管的施工质量。

人防电气预埋密闭套管是人防工程中不可或缺的关键组件,其质量直接关系到人防工程的防护能力和电气系统的运行稳定性。从材质选择到安装工艺,再到质量检验与维护,每一个环节都需要严格把关。只有确保人防电气预埋密闭套管的正确安装与使用,才能在关键时刻为人民的生命财产安全提供坚实保障。奥凡环保科技作为专业的防水套管生产厂家,始终致力于为人防工程提供高品质的电气预埋密闭套管及***的技术支持,为铸就坚固的人防防线贡献专业力量。
