电气预埋套管厚度标准

文章来源：奥凡环保科技作者：Aofan 时间：2025-06-30 14:31:49 阅读：2次

电气预埋套管在建筑电气领域的厚度标准是关乎工程质量和安全的重要因素。然而,实际项目中,很多施工人员和设计师对这些标准的了解并不准确。你是否曾因电气预埋套管厚度问题而感到困惑?今天,就让我们深入探讨这一主题,为你答疑解惑。

一、金属套管厚度标准:严格要求下的规范

金属套管作为电气预埋中的常见选择,不同类型的金属套管有着各自的厚度标准。

1、SC 管(焊接钢管)

SC 管的壁厚会根据管径不同有所变化。例如,DN20(SC20)的壁厚为 2.8mm,DN25(SC25)为 3.2mm,DN32(SC32)、DN40(SC40)为 3.5mm,而 DN50(SC50)则为 4.0mm,允许误差为 ±10%。实际应用中,若 SC 管用于潮湿场所或地下敷设,壁厚需≥2.0mm;而在干燥处明敷或暗敷时,壁厚≥1.5mm 即可满足要求。

2、JDG 管(套接紧定式钢导管)

JDG 管的壁厚通常为 1.6mm,允许偏差 ±0.15mm,适用于Φ16~Φ40 管径。CECS 120:2007 标准明确要求其壁厚不得小于 1.5mm,且不得采用熔焊连接。这一规定旨在确保 JDG 管在电气预埋中的**性和安全性。

3、刚性防水套管

参照国标图集 02S404,刚性防水套管的壁厚根据管径划分如下:DN50 为 3.5mm,DN65 为 3.75mm,DN80 为 4.0mm,DN100 为 4.5mm。此外,穿管处混凝土墙厚需≥300mm,否则需进行加厚处理,以满足防水和结构要求。

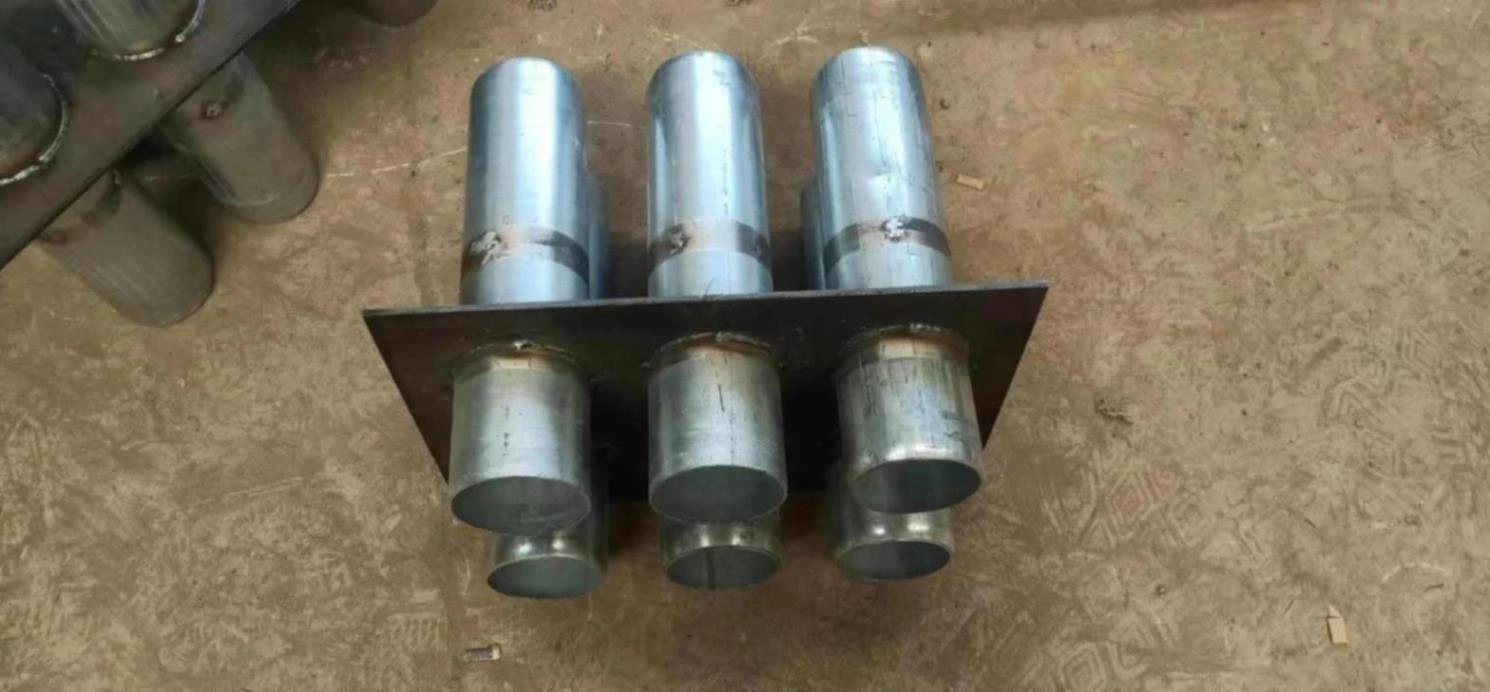

4、人防电气套管

人防工程中的电气套管通常采用热镀锌钢管,壁厚≥2.5mm,钢板厚度在 3~10mm 之间,需符合防护密闭要求。这是为了确保在特殊环境下,电气系统能够正常运行并提供*要的防护。

二、PVC 套管厚度标准:根据场景选择合适规格

PVC 套管因其绝缘性能好、重量轻等优点,在电气预埋中也有广泛应用。

1、普通 PVC 电工套管

普通 PVC 电工套管按轻型(L)、中型(M)、重型(H)分类,壁厚各有不同。轻型(205)中,DN16 壁厚 1.0mm,DN32 壁厚 1.4mm;中型(305)中,DN16 壁厚 1.2mm,DN25 壁厚 1.5mm;重型(405)中,DN16 壁厚 1.6mm,DN25 壁厚 1.9mm。重型套管适用于地埋或高应力场景,而中型和轻型则多用于墙面或顶面敷设。

2、阻燃 PVC 套管

阻燃 PVC 套管需符合 JG/T 3050-1998 标准,重型套管壁厚≥2.0mm,中型在 1.5~2.0mm 之间,轻型则为 1.0~1.5mm。在对防火性能有要求的场景中,阻燃 PVC 套管是理想的选择。

三、特殊场景下的套管厚度要求:因需而异的适配

电气预埋套管在一些特殊场景中,电气预埋套管的厚度标准会有所不同。

1、电气预埋防火封堵

穿越防火分区的桥架套管需采用 1.6mm 厚镀锌铁皮,内部填充阻火包。消防线缆套管暗敷时外护层≥30mm,明敷时需铁质线管并做防火处理。这些措施旨在确保在火灾发生时,电气线路的安全性和防火性能。

2、电气预埋防水要求

在卫生间、地下室等防水区域,套管需焊接止水环,套管顶面高出完成面 50mm(有防水要求)或 20mm(无防水要求)。这样的设计可以有效防止水分渗漏,保护电气线路不受潮损坏。

3、电气预埋接地与防腐

金属套管需**接地,镀锌层破损处应涂防腐漆。JDG 管连接处需用专用接地卡固定跨接线。这些接地与防腐措施可以延长套管的使用寿命,确保电气系统的稳定运行。

四、执行标准:规范下的质量保障

电气预埋套管的施工中,执行相应的标准是确保质量的关键。
