在水电安装工程里,穿墙套管极为关键,它能保护管道,还能防水、防火、隔音。要是规格尺寸选得不对,水电系统的性能和安全都会受影响。那水电穿墙套管有哪些常见规格尺寸呢?下面就为大家详细介绍。
一、按材料与用途分类
1、镀锌钢管水电套管
这种水电穿墙套管常用于高压给水、消防管道等。它用公称直径(DN)表示规格。常见的有 DN15(外径 21.3mm),像家庭中一些小型供水支管可能会用到;DN20(外径 26.7mm),比 DN15 稍大些,适用场景类似;DN25(外径 33.4mm),在一些对水压要求稍高的小型管道系统中能看到它的身影;DN32(外径 42.2mm)、DN40(外径 48.3mm)、DN50(外径 60.3mm),这些规格在中型建筑的供水、消防系统中较为常见;DN65(外径 76.1mm)、DN80(外径 88.9mm)、DN100(外径 114.3mm),常用于大型建筑或者工厂的高压供水、消防主管道。普通场景下,它的壁厚一般在 1.5 - 3mm,要是用于消防或高压环境,壁厚得≥2mm,这样才能确保安全。想想看,如果消防管道的水电穿墙套管壁厚不够,在关键时刻可能就无法承受压力,导致严重后果。
2、PVC 水电穿墙套管
PVC 水电穿墙套管主要用于排水、电线穿管等低压场景,以公称外径(De)表示规格。常见的有 De20(对应 DN15),常用于家庭中照明电线的穿管;De25(对应 DN20),在一些小型电器的电线穿管中常见;De32(对应 DN25)、De40(对应 DN32)、De50(对应 DN40),多用于普通住宅的排水支管;De63(对应 DN50)、De75(对应 DN65),在中型建筑的排水系统中较为常见;De90(对应 DN80)、De110(对应 DN100),常用于大型建筑的排水主管道。它的壁厚分轻型和重型,轻型在 1.0 - 1.6mm,适用于一般的电线穿管;重型在 1.8 - 2.4mm,能承受更大压力,用于排水等对强度有要求的场景。大家可以思考下,如果把轻型 PVC 水电穿墙套管用于排水,可能会出现什么问题呢?
3、刚性防水套管
刚性防水套管适用于地下室、水池等需要防水的墙体,按 02S404 图集生产。常见规格如 DN50(壁厚 3.5mm),在小型水池的管道穿墙处可能会用到;DN100(壁厚 4.5mm),中型地下室的部分管道穿墙会选用;DN150(壁厚 5mm)、DN200(壁厚 6mm),在大型地下室、水池的主管道穿墙时常见。国标默认长度是 300mm,不过可以根据墙厚定制 250 - 400mm 的。比如有的地下室墙体较厚,就需要定制合适长度的水电穿墙套管,否则可能无法起到良好的防水效果。
4、柔性防水套管
柔性防水套管用于人防工程、振动环境等。它的规格要比管道大 1 - 2 号,比如 DN20 管道要用 DN40 水电套管,DN50 管道要用 DN80 水电套管。长度一般是 300mm,特殊需求也能定制。像靠近水泵等振动设备的管道穿墙,就须用柔性防水套管,不然管道容易因振动损坏。大家想想,如果在振动环境下用了刚性套管,会有什么后果呢?
二、 按安装参数分类
1、水电穿墙套管长度规格
常规长度有 150mm、200mm、250mm、300mm(国标),适用于 120 - 300mm 厚的墙体。比如普通住宅的墙体厚度如果是 240mm,就可以选择 250mm 或 300mm 的水电套管。要是墙体是加厚的,或者有特殊结构,就需要 400mm、500mm 的加长型水电套管。在一些工业建筑中,可能会遇到很厚的墙体,这时加长型谁水电穿墙套管就派上用场了。
3、水电穿墙套管预留洞尺寸
不同规格的水电穿墙套管,预留洞尺寸也不一样。DN25 及以下的,预留洞 50 - 100mm;DN32 - 50 的,预留洞 100 - 150mm;DN70 - 125 的,预留洞 150 - 200mm;DN150 的,预留洞 200 - 250mm;DN200 的,预留洞 250 - 300mm。预留洞尺寸要是不合适,水电穿墙套管安装就会很麻烦,还可能影响后续使用。大家可以检查下自己参与的工程中,预留洞尺寸是否符合要求。
下面为大家附上一张水电穿墙套管关键参数对照表,方便大家查看:
| 适用场景 | 套管材质 | 常见公称直径 DN | 套管长度 L(mm) | 套管壁厚 δ(mm) | 套管与管道间隙 | 备注 |
| 普通内墙给水 / 热水 | 硬聚氯乙烯 PVC-U | 20、25、32、40、50 | 同墙厚 | 2.0～2.5 | ≥30 mm | 穿楼板时顶部高出完成面 ≥70 mm |
| 普通内墙排水 | 硬聚氯乙烯 PVC-U | 50、75、110、160 | 同墙厚 | 2.2～3.2 | ≥40 mm | 层间预留孔洞应顺通 |
| 地下室外墙、水池 | 刚性防水钢套管 | 50、65、80、100、125、150、200、250、300 | 200、250、300 或按墙厚 | 3.5～8 | ≥管道外径 2 号 | 带止水翼环,执行 02S404 图集 |
| 人防临空墙、防护隔墙 | 热镀锌钢套管 | 50～300 | 墙厚 + 两端各伸出 100 | ≥2.5 | ≥管道外径 2～3 号 | 需加抗力片,配合防护阀门 |
| 楼板热水 / 消防管 | 钢套管 | 32～150 | 楼板厚 + 20 | 2.75～4.0 | ≥管外径 60～100 mm | 顶部高出装饰地面 50 mm(厨卫 70 mm) |
| 10 kV 及以下高压电缆 | 复合干式穿墙套管 | 额定电流 630 A～3000 A | 200～400(可定制) | — | — | 外形示例 180×110×194、140×200×230 等 |
| 轻型 PVC 电工套管 | 轻型 PVC | 16、20、25、32 | 2～4 m / 根 | 1.0～1.4 | 线外径 + 1.2 mm | 明敷或吊顶内走线 |

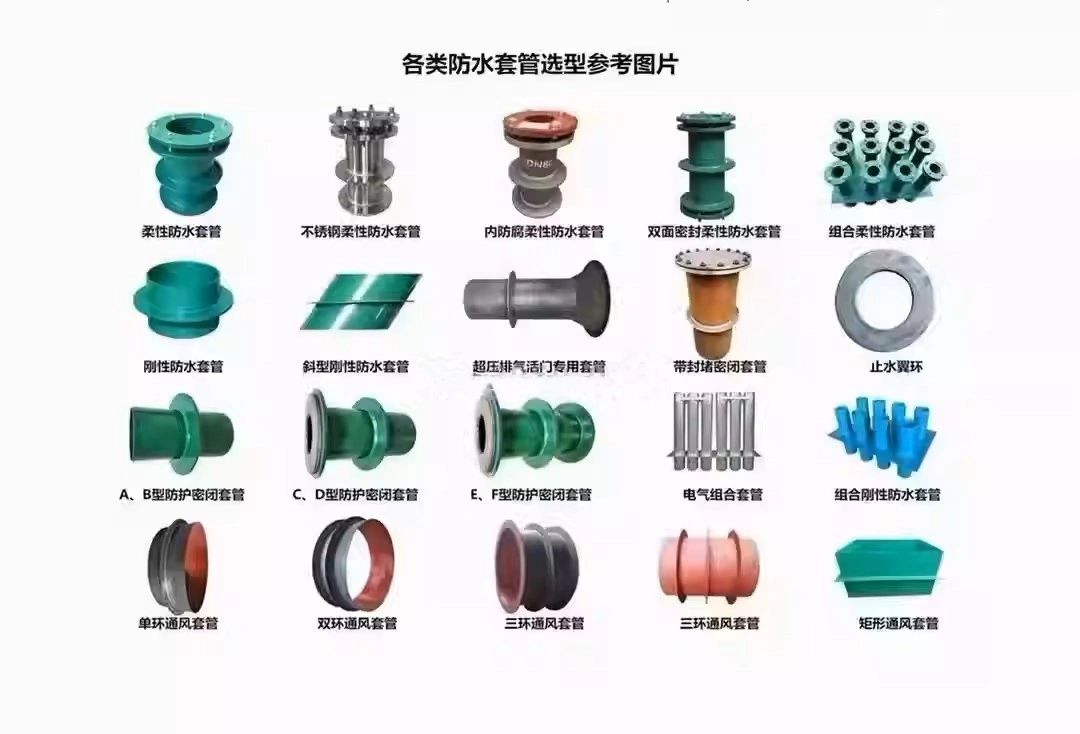

水电穿墙套管实物对比图
三、水电穿墙套管选择建议
1、水电穿墙套管材料匹配
高压环境得优先选镀锌钢管,它能承受高压力。低压排水就选 PVC 水电穿墙套管,经济实惠。要是防水要求严格,像地下室、水池这些地方,刚性或柔性防水套管就得符合 02S404 图集标准,这样才能保障防水效果。大家在实际选择时,一定要根据环境和要求来。
2、水电穿墙套管规格计算
镀锌钢管套管内径得比管道外径大 5 - 10mm,比如 DN25 管道,就选 DN40 套管。PVC 套管外径要能覆盖管道外径,像 De25 套管适配 DN20 管道。计算规格时一定要准确,不然套管和管道不匹配。
3、水电穿墙套管安全标准
消防套管壁厚得≥2mm,翼环宽度≥50mm,厚度≥3mm,这样才能在火灾时确保安全。高温或振动环境得用柔性套管,避免硬性连接开裂,保障管道系统正常运行。大家在工程中一定要严格按照安全标准来选择水电穿墙套管。
四、水电穿墙套管预埋安装注意事项
市场上有非标产品,像 DN100 水电穿墙套管,国标壁厚应该更厚,但非标产品可能只有 2.5mm,这种质量就不行。所以建议大家优先选国标产品。要是有特殊长度需求,比如 1 米长的水电套管,或者异形结构的,得提前和厂家沟通,像奥凡环保科技防水套管生产厂家,就能根据客户需求定制,确保安装精度。安装时,水电穿墙套管两端要伸出墙面 20 - 50mm,还要用防火密封材料填充间隙,这样才能确保防水、防火效果。
实际应用中,别忘了结合设计图纸和《建筑给水排水及采暖工程施工质量验收规范》(GB 50242)进一步校核规格。希望大家都能重视水电穿墙套管的规格尺寸选择,打造出安全**的水电系统。
