去年雨季,杭州某小区地下室因水电穿墙套管密封失效导致渗水,维修时发现竟是安装时未按规范处理套管与墙体间隙。这个案例让我们意识到,水电穿墙套管的安装质量直接关系到建筑安全。作为奥凡环保科技的技术团队,我们在近千个工程项目中总结出一套系统的安装标准,在此分享给行业同仁。

 一、水电穿墙套管前期准备工作

 1、水电穿墙套管选型标准

水电穿墙套管常采用镀锌钢管焊接而成，壁厚不小于2.5毫米，对于需要穿多线束的水电套管，还需要将多根镀锌钢管通过密闭肋将多根镀锌钢管焊接在一起，对于信号传输水电套管，则需要对水电预埋套管做消磁处理，以免信号衰减。水电预埋套管的尺寸的选择，有明确的计算公式,水电套管内径需大于电缆外径1.5倍以上。以直径50mm的电缆为例,套管内径应不小于75mm,这样的间隙设计既能**散热效率,又为后期维修预留操作空间。

 2、水电穿墙套管施工前检测

进场材料需进行外观检查,电气套管不得有裂纹，焊缝无气泡和夹渣现象。水电镀锌电气套管需测量壁厚,316不锈钢套管的壁厚偏差应控制在±0.3mm以内。 预埋孔洞的测量精度要求极高,中心位置偏差不得超过±5mm,倾斜度需≤1°。可采用激光投线仪进行定位,在混凝土墙体浇筑前做好标记,避免后期开孔对结构造成损伤。

 二、水电穿墙套管核心安装流程

1、水电穿墙套管预埋固定工艺

墙体厚度≥240mm时,水电预埋套管两端需突出墙面50mm以上(依据DL/T 5221-2016)。在砖混结构中,可采用膨胀螺栓固定;钢结构墙体则需使用焊接支架,支架间距应≤1.5m,确保套管在混凝土浇筑时不会移位。 安装时需确保水电预埋套管与墙面垂直,可用水平仪校准,偏差超过3°会影响后期密封效果。对于振动较大的区域,如水泵房附近,应在电气套管与支架间加装橡胶垫片减震。

 2、水电穿墙套管密封防水处理

间隙填充分两步进行,先填入20mm厚的防火泥,再用耐候性密封胶封口。室外安装时,套管端口需向下倾斜15°~30°,并加装防水罩(如图2:防水套管安装节点图)。在沿海地区,建议在密封胶中添加紫外线吸收剂,延长使用寿命。 金属电气套管与电缆之间需包裹3层防水胶带,搭接宽度为胶带宽度的1/2,缠绕时需施加均匀拉力,确保无气泡产生。

三、水电穿墙套管特殊环境处理方案

1、腐蚀环境应对

化工车间等腐蚀区域,优先选用热镀锌电气套管。某化工厂项目中,热镀锌电气套管在酸性环境下使用5年仍无锈蚀迹象。安装时需注意,不锈钢与碳钢支架之间应垫入绝缘垫片,防止电化学腐蚀。

 2、高温高湿环境

锅炉房等高温场所,电气套管外壁需涂刷耐高温涂料,温度超过200℃时应采用陶瓷纤维隔热层。潮湿环境中,套管法兰盘需增设排水孔,孔径5mm为宜,确保冷凝水及时排出。

 四、水电穿墙套管安全与检测规范

1、接地与绝缘要求

金属电气套管*须**接地,接地电阻应≤4Ω(符合GB 50169-2016规定)。接地体采用φ12mm圆钢,埋深≥0.8m,连接处需进行放热焊接处理。安装后用2500V兆欧表测试绝缘电阻,≥1000MΩ方可通过验收。

2、水电穿墙套管验收与试验标准

10kV预埋电气套管需施加42kV/5min耐压试验,无击穿现象为合格。试验时应缓慢升压,每分钟递增不超过10kV。验收时还需检查电气套管垂直度,偏差不得超过1°,法兰盘与墙面间隙需均匀,*大间隙不超过3mm。

 五、水电穿墙套管维护与保养建议

每年至少进行一次检查,重点关注密封胶老化情况和接地螺栓紧固度。北方地区冬季来临前,需清理水电预埋套管内的积雪和冰凌,防止冻胀损坏。发现密封胶开裂时,应先切除旧胶,用砂纸打磨接触面后再重新施胶。

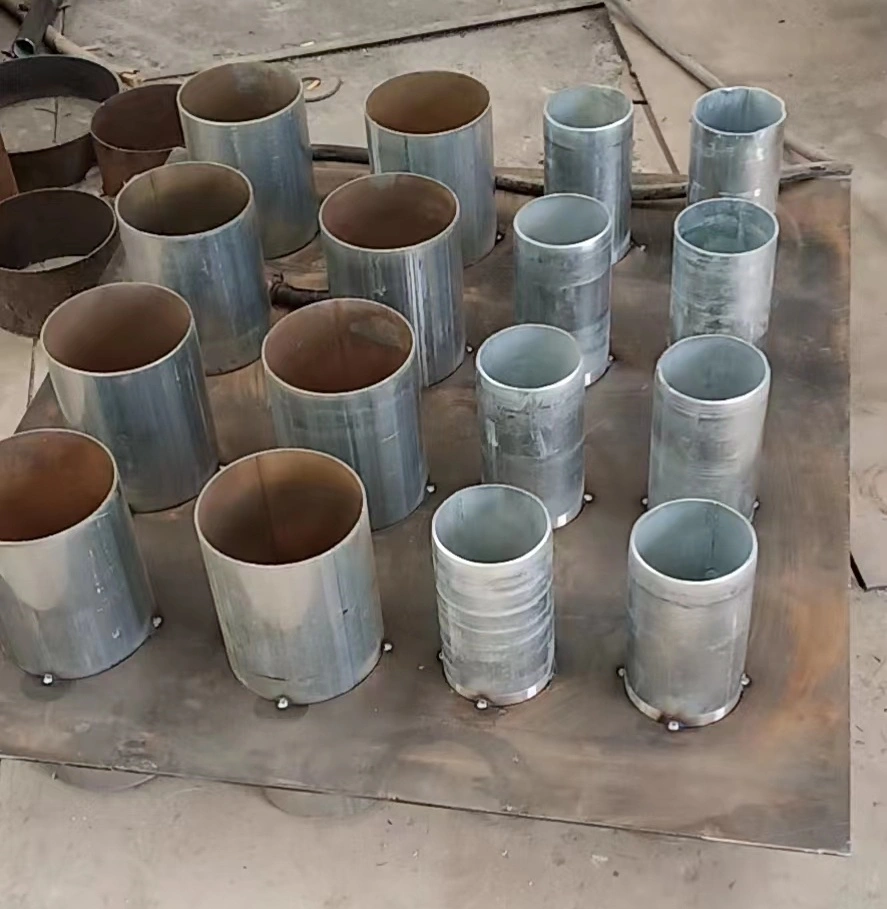

电工穿墙套管厂家实拍图片

 记得三年前在苏州某酒店项目中,我们严格按照这套标准施工,去年回访时发现,所有穿墙套管均无渗漏和腐蚀现象。这些细节的坚守,正是保障建筑安全的基石。 如果您觉得这些经验对项目有帮助,欢迎转发给团队伙伴,也可以收藏本文作为施工参考。想了解更多奥凡环保科技的套管产品及施工方案,点击下方链接**详细资料,我们的技术团队将为您提供一对一咨询服务。让我们共同坚守施工标准,构筑更安全的建筑空间。
