在建筑电气施工中,电气密闭套管的尺寸选择直接影响工程质量和安全。但很多新手面对一堆参数时总会犯迷糊,其实只要掌握正确方法,看尺寸并没有那么难。本文就用简单易懂的方式,教你轻松搞定电气密闭套管的尺寸判断。
一、从产品标识入手,快速**关键数据
拿到电气密闭套管,首先要找产品标识。正规厂家会在电气密闭套管外壳或包装上标注核心参数,这些数字就是判断尺寸的**手资料。
公称直径(DN)是较常见的标识,比如DN50、DN80等。要注意的是,DN代表的是标准化内径等级,不是实际内径。以DN50为例,实际内径可能是50mm,也可能略大一点,具体要看产品型号。
外径(OD)通常会直接标注,比如Φ57×3这样的格式。这里的Φ57表示外径57mm,后面的3则是壁厚3mm。通过这组数据,能快速了解电气密闭套管的外部大小。
长度标注也很直观,常见的有200mm、300mm等规格。这个数据很重要,须和墙体厚度匹配。如果墙体厚300mm,选200mm的电气密闭套管就会太短,无法满足安装需求。
特殊场景的电气密闭套管还有额外标识。比如人防工程用的电气密闭套管,可能会标注防护等级(如核5级)、翼环尺寸(如翼环直径114mm),或者执行标准(如07FS02图集)。这些标识能帮你判断电气密闭套管是否符合特定工程要求。
二、实物测量实操,验证参数准确性
如果没有产品标识,或者对标注参数有疑问,那就需要动手测量。准备好卡尺和卷尺,跟着步骤做就能得到准确数据。
测量内径时,用卡尺卡住电气密闭套管内部较宽处。要注意的是,内径须能容纳电缆外径。单根电缆穿管时,电气密闭套管内径至少要达到电缆外径的1.5倍。比如电缆外径是 47.6mm,电气密闭套管内径就得≥71.4mm,对应的就是DN80规格。
测量外径时,直接用卡尺量电气密闭套管外壁直径。知道外径和内径后,还能算出壁厚,公式很简单:壁厚=(外径-内径)÷2。比如外径57mm、内径50mm的电气密闭套管,壁厚就是 3.5mm。
长度测量要用卷尺,记得测电气密闭套管总长度,包括两端的翼环。翼环尺寸有标准要求,人防电气密闭套管的翼环厚度通常在3-10mm,直径比电气密闭套管外径大200mm左右,而且须和电气密闭套管双面满焊。
测量时要注意细节,比如测量内径要选不同位置多测几次,取平均值。遇到带法兰的电气密闭套管,还要测量法兰直径和螺栓孔距离,这些数据在安装时都可能用到。
三、参考行业标准,确保尺寸合规
电气密闭套管的尺寸不是随便定的,须符合行业标准和图集要求。熟悉这些标准,能帮你快速判断尺寸是否合适。
国家标准02S404《防水套管》里,详细规定了刚性、柔性防水套管的尺寸参数。比如DN50防水套管的翼环直径是114mm,固定法兰直径是225mm。施工时按这个标准核对,就不会出错。
GB50038-2005《人民防空地下室设计规范》对人防套管有特殊要求。材质须是热镀锌钢管,壁厚≥2.5mm。预埋备用管数量通常是4-6根,这些细节都和尺寸选择密切相关。
电缆填充率是个重要参考指标。单根电缆穿管时,管内径≥电缆外径1.5倍;多根电缆时,要查《建筑电气常用数据》里的填充率表格。比如多根电缆总截面积不能超过电气密闭套管内截面积的40%,否则会影响散热和后期维护。
防护等级不同,尺寸要求也不同。核5级及以上的工程,电气密闭套管要增设≥6mm厚的抗力片,两端出墙长度≥30mm。这些标准数据能帮你准确判断尺寸是否达标。
四、按场景选尺寸,避免盲目采购
不同应用场景对电气密闭套管尺寸的要求差异很大,结合场景选尺寸才能少走弯路。
普通建筑选电气密闭套管,规格通常在DN50-DN300之间。参考02S404图集,电气密闭套管内径要比管道外径大30-40mm,两端出墙长度50-100mm。比如穿DN100的管道,电气密闭套管选DN150就比较合适。
人防工程的电气密闭套管选择更严格。备用管要预埋4-6根,规格多为DN50-DN80,壁厚须≥2.5mm,两端还要套丝封堵。密闭肋要用3-10mm厚的热镀锌钢板,和套管双面焊接,焊缝要饱满无缺陷。

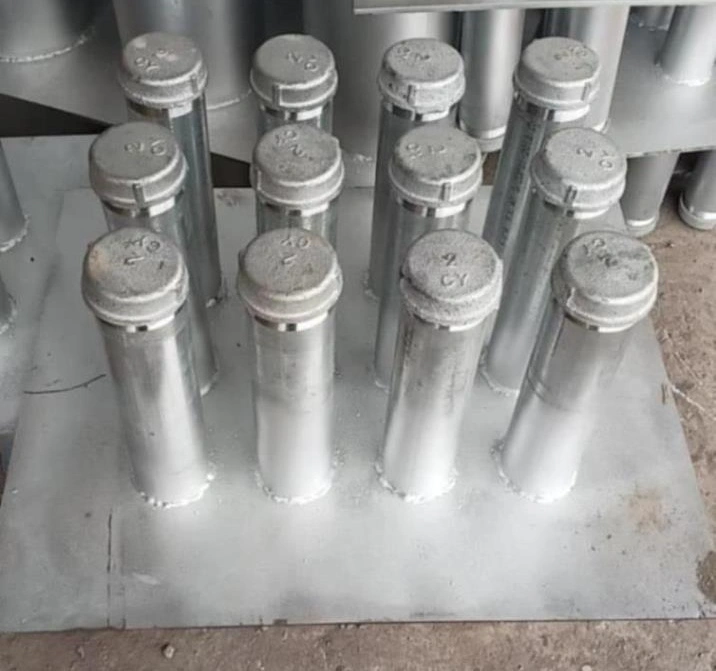

人防电气密闭套管图片
高压场景的电气密闭套管要按电压等级选。35kV、500kV等不同电压,对应不同型号的电气密闭套管。比如CWB-35/630A型号,就表示35kV电压、630A额定电流的高压穿墙套管,尺寸参数要严格匹配电压等级要求。
安装环境也会影响尺寸选择。穿墙处混凝土墙厚≥200mm,否则要加厚墙体或用特殊电气密闭套管。电气密闭套管和给排水、通风套管的间距要≥300mm,避免相互干扰,这些空间尺寸也要提前考虑。
五、避开常见误区,掌握判断技巧
看尺寸时,很多人会被术语和细节迷惑,避开这些误区能让判断更准确。
要区分DN和De这两个术语。DN是公称直径,是标准化标识,和实际内径有差异,需要结合产品参数表确认。De指外径,多用于PPR、PE管,标注形式是外径×壁厚(如De25×3),别把两者弄混。
别忽略安装后的余量。电气密闭套管长度要比墙体厚度长,两端出墙50-100mm比较合适。如果刚好和墙厚一样,安装时稍微偏差就会导致电气密闭套管缩进墙内,影响密闭效果。
验证尺寸时要多方确认。对尺寸有疑问可以联系供应商,要求提供《产品合格证》或《检测报告》。人防工程的电气密闭套管更要严格,还是由专业团队按07FD02图集施工,验收时逐一核对尺寸参数。
电缆数量影响电气密闭套管尺寸。多根电缆穿同一电气密闭套管时,不能只看单根电缆外径,要计算总截面积。可以参考电缆穿管截面积对照表,确保填充率在合理范围内,避免后期电缆无法穿过或散热不良。
六、三步搞定尺寸判断
掌握电气密闭套管的尺寸判断,其实就三步:看标识、测实物、对标准。拿到电气密闭套管先看产品上的DN、外径、长度等标注;不确定就用卡尺卷尺实测内径、外径和长度;对照相关标准和工程要求,确认尺寸是否合适。
无论是普通建筑还是人防工程,无论是低压还是高压场景,只要按这三步操作,就能选对尺寸。记住,尺寸判断不仅关乎安装顺利,更关乎电气系统的安全运行,每一个数据都不能马虎。平时多留意不同规格电气密闭套管的参数,积累经验后,看尺寸就能像老手一样又快又准。
