人防工程施工中,预埋电气套管的标高是否准确直接影响后续设备安装和防护效果。但很多新手面对图纸上的数字和现场的标记,常常不知道标高该怎么看。其实只要掌握正确方法,看懂标高并不复杂。本文就用简单易懂的方式,教你一步步搞定人防预埋电气套管的标高查看。
一、先搞懂 “标高” 是什么
标高,简单说就是高度位置的标记。在人防工程里,它是确定人防预埋电气套管安装高度的核心参数。没有准确的标高,人防预埋电气套管要么装高了影响设备对接,要么装低了不符合防护要求。
标高有两种常见类型。一种是相对标高,以工程内的某个基准面为起点(通常标注为 ±0.000),比基准面高的用正数表示,低的用负数表示。比如 “+0.500” 就是比基准面高 500mm,“-0.300” 就是比基准面低 300mm。
另一种是**标高,指的是相对于海平面的高度,一般在总平面图上会标注。但人防工程施工中,我们更常用相对标高,因为它更方便现场操作。
要注意的是,人防工程有严格的标高规范。比如防护密闭套管的中心标高,须与电缆桥架、配电箱的安装高度匹配,误差不能超过规范要求的范围。
二、从图纸上找标高:看懂符号和数字
图纸是查看标高的首要依据,学会识别图纸上的标高信息是**步。
图纸上的标高符号很特别,像一个直角三角形,直角边朝上或朝下,旁边标注着数字。三角形的**指向人防预埋电气套管中心的高度位置,数字就是标高值。
基准面 “±0.000” 是关键。这个基准面通常对应首层地面的建筑完成面高度。所有人防预埋电气套管的标高都是以它为参照计算的。比如图纸上人防预埋电气套管标注 “-1.200”,意思是人防预埋电气套管中心比 ±0.000 低 1.2 米。
要区分建筑标高和结构标高。建筑标高是装修完成后的高度,结构标高是混凝土浇筑后的高度,两者差着装修层厚度(通常 30-50mm)。人防套管预埋在结构层,要看结构标高,别混淆成建筑标高。
图纸上的标高会标在人防预埋电气套管所在的剖面图或平面图上。平面图上会标注人防预埋电气套管中心的标高,剖面图上能更直观看到人防预埋电气套管与楼板、墙体的高度关系。比如在人防门框墙剖面图中,人防预埋电气套管标高可能标注为 “距地 1.500”,就是指套管中心距离地面完成面 1.5 米。
还要注意标高的单位,图纸上的标高单位默认是米,但现场测量常用毫米,换算时别出错。比如 “0.800” 就是 800mm,计算时直接乘以 1000 就行。
三、现场核对标高:用工具实测验证
图纸上的标高是理论值,现场施工须实测验证,避免出现偏差。
准备好*要的工具:水准仪、塔尺、卷尺、水平管。水准仪用来测量相对高度,卷尺用来量短距离,水平管能快速找平,这些工具能帮你准确核对标高。
**步,找到现场的标高控制点。人防工程施工现场会有测绘单位设置的标高基准点,通常是墙上的红三角标记,旁边标着**标高值(比如 “85.300”)。把这个点作为现场测量的起点。
第二步,计算人防预埋电气套管的现场基准高度。如果图纸上人防预埋电气套管标高是 “-0.600”(相对 ±0.000),而现场基准点比 ±0.000 高 0.2 米(即 + 0.200),那么人防预埋电气套管中心比基准点低 0.8 米(0.2+0.6=0.8)。
第三步,用水准仪测量。将水准仪架在平稳位置,先测基准点的塔尺读数(比如 1.500 米),再根据计算结果算出人防预埋电气套管位置的塔尺读数(1.500+0.800=2.300 米)。现场找到人防预埋电气套管预埋位置,当塔尺读数达到 2.300 米时,这个位置就是套管中心标高。
对于墙体预埋的人防预埋电气套管,还要测量人防预埋电气套管中心与墙顶、墙底的距离。比如墙高 3 米,人防预埋电气套管标高 “+1.200”,那人防预埋电气套管中心距离墙底应该是 1.2 米,距离墙顶是 1.8 米,用卷尺实测就能验证。
四、对照规范要求:标高误差不能超范围
人防工程对套管标高的误差有严格规定,核对时须对照规范,确保符合要求。
根据 GB50038-2005《人民防空地下室设计规范》,预埋电气套管的标高偏差不得超过 ±50mm。也就是说,实际标高与图纸标高的差距不能大于 50mm,否则会影响后续设备安装。
防护密闭套管的标高还要与周边设备匹配。比如与人防呼唤按钮的距离应≥300mm,与通风管道的距离应≥200mm,这些距离要求也需要通过标高和位置控制来实现。
穿越防护单元隔墙的人防预埋电气套管,标高须与两侧的电缆桥架高度一致。如果一侧桥架标高 “+2.000”,另一侧也须是 “+2.000”,偏差过大会导致电缆无法顺利穿过,影响防护密闭性能。
备用电气套管的标高要统一。人防工程通常会预埋 4-6 根备用人防预埋电气套管,这些人防预埋电气套管的标高应保持一致,间距均匀(一般≥100mm),方便后期识别和使用。
五、常见问题及解决办法
在查看和核对标高的过程中,新手容易遇到一些问题,提前了解能少走弯路。
问题一:图纸标高与现场结构不符。比如图纸标注电气套管标高 “+0.500”,但现场楼板厚度比设计厚,导致实际安装空间不足。这时候要及时联系设计单位,根据实际结构调整标高,不能硬按图纸施工。
问题二:标高基准点找错。把建筑标高当成结构标高来施工,导致套管预埋高度偏低。解决办法是施工前确认基准点类型,在图纸上标注清楚 “结构标高” 字样,现场测量时反复核对。
问题三:墙体倾斜影响标高。人防墙体浇筑时出现倾斜,导致电气套管一侧高一侧低。这时候要以墙体中心线为准测量标高,确保电气套管中心在设计标高线上,同时调整人防预埋电气套管垂直度。
问题四:多个人防预埋电气套管标高混乱。预埋多组电气套管时,标高标注不清导致混淆。解决办法是在人防预埋电气套管上贴标签,注明设计标高和位置编号,现场核对时逐一对应。

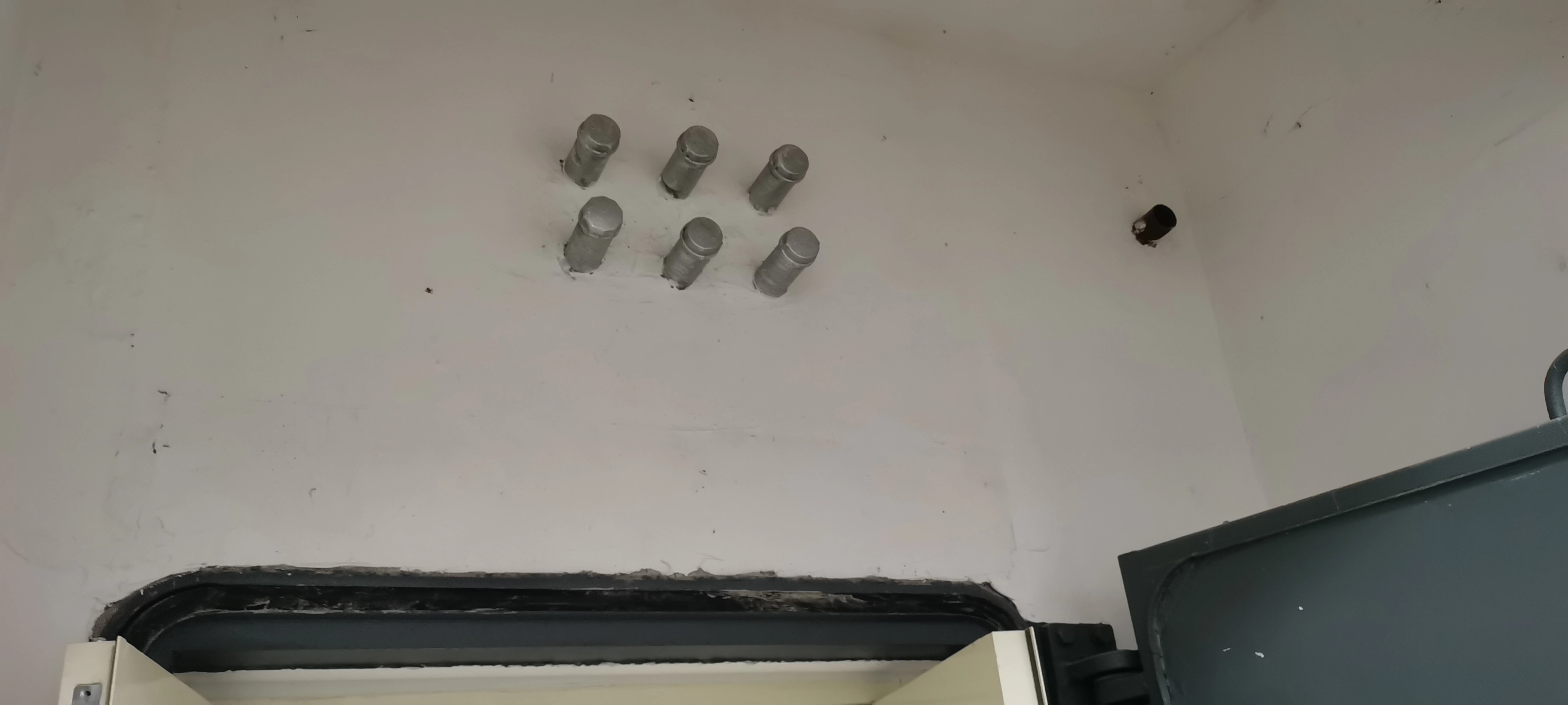

电气套管规范标高安装后效果图片
六、实操技巧:三步快速核对标高
掌握这三个步骤,能让你在现场快速准确核对人防预埋电气套管标高:
**步:图纸定位。在平面图和剖面图上找到人防预埋电气套管位置,记下标高数值(比如 “-0.900”),明确是相对标高还是**标高,区分建筑标高和结构标高。
第二步:现场找基准。找到施工现场的标高基准点,算出基准点与人防预埋电气套管标高的差值(比如基准点 + 0.300,人防预埋电气套管 - 0.900,差值就是 1.2 米)。
第三步:工具实测。用水准仪或水平管测量,找到人防预埋电气套管中心应在的高度,用记号笔标记,再用卷尺测量标记点到地面或楼板的距离,与计算结果对比,偏差在 ±50mm 内即为合格。
另外,预埋前要 “试摆” 人防预埋电气套管。把人防预埋电气套管临时放在预定位置,用水平尺测水平度,用卷尺测标高,确认无误后再固定。浇筑混凝土前还要复查一次,避免浇筑过程中套管移位导致标高偏差。
七、标高查看的核心要点
看懂人防预埋电气套管的标高,关键在于 “看懂图纸、找对基准、准确测量、对照规范”。要明确相对标高与**标高的区别,分清建筑标高和结构标高;现场测量时须以统一的基准点为参照,使用专业工具减少误差;还要牢记规范要求的误差范围,确保标高偏差在允许范围内。
标高虽只是一个数字,但它关系到人防工程的防护性能和后续使用。每次查看标高时,都要多问一句:“基准对不对?数值算没算错?误差超没超?” 养成严谨的习惯,才能确保每个人防预埋电气套管的标高都准确无误,为人防工程的安全打下坚实基础。
