人防工程电气套管长度咋定？穿密闭墙+200mm（两侧各100）穿外墙+100mm（非人防侧）

人防工程电气套管的长度并非统一标准,需根据安装位置(墙体/楼板)、工程类型(普通建筑/人防工程)、防护需求等核心场景差异,遵循国家规范或设计要求确定,核心原则是“与穿越结构厚度匹配,满足密封、防护与施工需求”,具体分三大场景明确:

一、普通建筑:基础长度要求(非人防场景)

适用于民用住宅、商业建筑、普通工业厂房等,主要依据穿越结构的实际厚度确定,无额外防护延伸要求:

1.穿越墙体时:

人防电气套管长度需等于墙体的实际厚度(含墙体装饰层前后的总厚度,如砖墙、混凝土墙的结构厚度+内外抹灰层/瓷砖层厚度),确保电气套管两端与墙体两侧面平齐,或略微突出墙面2-5mm(方便后期密封处理,避免砂浆堵塞管口)。例:200mm厚混凝土剪力墙(含两侧各20mm抹灰层),人防电气套管长度需为240mm。

2.穿越楼板时:

人防电气套管长度需等于楼板的结构厚度(不含楼板上的找平层、防水层、地面装饰层,如地砖、木地板垫层),且人防工程电气套管顶端需高出楼板完成面(地面装修后)20-50mm(防止地面积水沿电气套管渗入下层),底端与楼板底面平齐或微凸。例:100mm厚钢筋混凝土楼板,地面装修后厚度增加30mm,人防电气套管套管总长度需为100mm(结构厚)+30mm(装修厚)+20mm(高出量)=150mm。

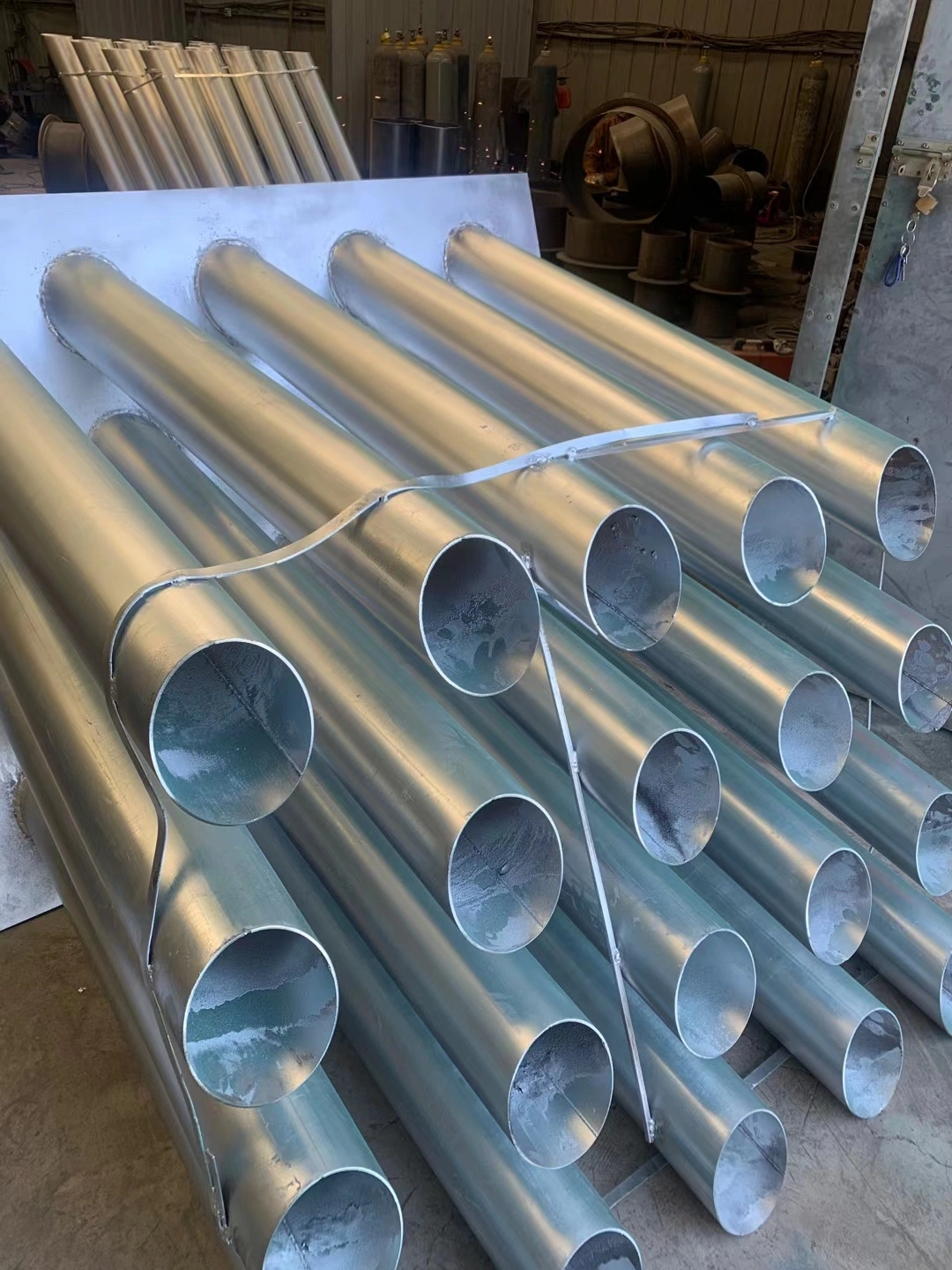

人防工程电气套管图片

3.穿越轻质隔墙/吊顶时:

仅需覆盖结构本体厚度,如50mm厚轻钢龙骨石膏板隔墙,人防工程电气套管长度为50mm;吊顶内人防工程电气套管(仅保护线缆穿越吊顶龙骨),长度与龙骨+石膏板厚度一致即可。

二、人防工程:特殊防护延伸要求(核心规范GB50038-2005)

人防预埋电气套管因需满足抗爆、防毒、密闭要求,长度有额外延伸规范,需超出普通结构厚度:

1.穿越人防密闭隔墙/防护隔墙时:

人防工程电气套管长度需等于墙体厚度+两侧各延伸100mm(即总长度=墙厚+200mm),延伸部分用于焊接止水翼环、密闭肋,增强与混凝土的结合力,阻断冲击波、有毒气体渗透。例:300mm厚人防密闭混凝土墙,电气套管总长度需为300mm+200mm=500mm。

2.穿越人防外墙/临空墙时:

人防工程电气套管长度需等于外墙厚度+外侧延伸100mm(朝向非人防区一侧),内侧与墙平齐或微凸,外侧延伸段用于加强密封,抵御外部爆炸冲击或雨水渗入。

三、特殊场景:额外补充要求

1、管道井/设备机房内套管:

若人防工程电气套管需配合管道支架、线缆桥架使用,长度需根据支架间距调整,确保人防电气套管两端与支架位置适配,方便线缆穿设后固定,无强制延伸要求,但需确保线缆在电气套管内无过度弯折。

2.高温/潮湿环境(如厨房、卫生间、地下车库):

穿越墙体/楼板时,人防工程电气套管长度除匹配结构厚度外,两端需各增加10-20mm,用于填充防水密封胶(如遇水膨胀胶),强化防水防潮效果。

四、核心总结:长度确定三步骤

1.明确安装场景(普通建筑/人防工程、墙体/楼板);

2.测量穿越结构的实际厚度(含装饰层或结构层);

3.按场景叠加延伸要求(人防需加200mm/100mm,潮湿环境加10-20mm),*终长度需满足“密封无渗漏、防护达标、施工便捷”。
