电气组合套管在电气安装工程中的排数设计堪称一门平衡的艺术。它既要满足线缆敷设的功能需求,又要适应建筑结构的物理限制,同时还需兼顾施工可行性与后期维护便利性。电气组合套管的排数设计没有固定标准答案,而是需根据线缆数量、安装空间、工程类型及结构安全要求综合确定,核心原则是"功能适配与场景兼容"。从实际工程应用来看,常见排数区间为1-4排,特殊场景下可通过优化设计突破这一范围,但需满足规范要求和施工可行性。
常规排数区间与典型场景应用
根据电气组合套管的结构特性和工程实践,1-4排是较常见的设计范围,这一区间既能满足多数工程的线缆容量需求,又能平衡结构稳定性和施工便利性。
在通信管道与电气套管通用设计中,多排平行排列是主流方案。某高增容组合管道**技术显示,采用大小管配合或大管与梅花管混合排列时,排数可设为1-4排,其中底部大管通常为1-2排,上部小管或梅花管可设1-4排。这种设计在电气工程中同样适用,例如12根SC100钢套管可组合为3×4或4×3的排列形式,通过多排分布减少单排宽度,适应墙体或楼板的安装空间限制。
普通建筑工程中,穿越楼板或非承重墙体的电气组合套管常采用2-3排设计。以地下室电气进线组合套管为例,若需同时敷设强电、弱电、消防线缆,可按功能分区设3排电气套管:**排走动力电缆,第二排走照明线缆,第三排走通信与消防信号线,每排间距保持5-10cm,既便于区分线缆类型,又能满足散热要求。这种布局既符合线缆分类管理的规范要求,又为后期维护提供了清晰的识别路径。

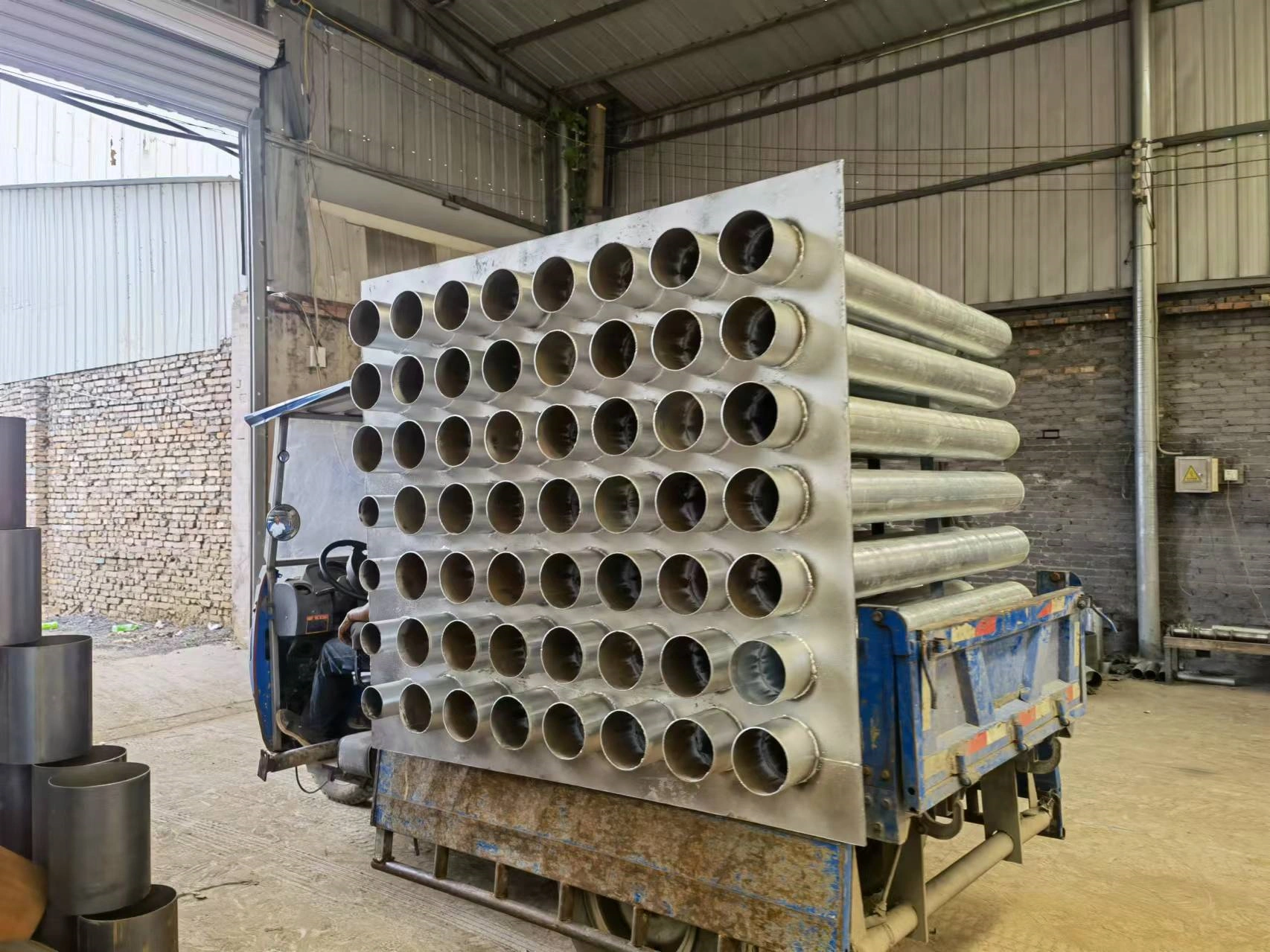

常规排数电气组合套管图片
工程类型对排数的制约因素
不同工程类型对电气组合套管排数的限制差异显著,核心制约因素包括结构强度、防护等级和施工规范。
人防工程作为特殊场景,对电气组合套管排数有更严格的限制。由于人防墙体需承受爆炸冲击波,电气组合套管排数过多会削弱墙体结构整体性,通常建议不超过2排。某城市人防工程案例中,电气密闭组合套管采用上下两排设计,既满足了多线缆穿越需求,又通过加强翼环和密封结构确保了防护性能,在模拟冲击试验中成功阻断冲击波渗透。若人防工程需穿越更多线缆,可采用"增加单排管数+缩小管径"的替代方案,而非盲目增加排数。这一设计思路既保障了结构的防护性能,又满足了功能需求的较大化。
工业防爆区域的电气组合套管排数则受防爆间距规范制约。根据防爆设计要求,电气组合套管之间需保持足够安全距离以防火花传播,因此排数通常控制在2-3排,且每排管数不超过4根。化工车间的防爆电气套管常采用2排×3列的紧凑布局,配合防爆密封圈和隔离层,在满足防爆等级的同时较大化利用空间。这种布局方式严格遵循了防爆规范中关于安全距离的要求,将潜在风险降至较低。
排数设计的关键影响因素
确定电气组合套管排数时,需重点考虑以下三个维度的限制条件,确保设计合规可行。
结构承载力是首要限制因素。墙体或楼板的厚度直接决定排数,例如200mm厚的混凝土墙难以容纳4排以上电气组合套管(每排电气套管直径按50mm计,加间距后总厚度需≥250mm)。施工规范要求套管边缘距结构边缘≥100mm,进一步压缩了可利用空间,间接限制了排数增加。结构工程师需通过计算验证套管群对结构整体性的影响,避免因开孔过多导致结构薄弱。
施工与维护便利性要求排数不宜过多。当排数超过4排时,电气组合套管安装定位难度呈指数级上升,且后期线缆穿设容易发生缠绕。某住宅项目的施工反馈显示,3排以上的组合套管在穿线时需专用导向工具,否则极易出现线缆卡滞现象,增加施工成本。从全生命周期成本角度考虑,适当控制排数可显著降低施工和维护阶段的费用支出。
散热与电磁兼容要求合理控制排数。强电与弱电套管混合排列时,多排设计需设置隔离排(空出一排电气组合套管位置)以减少电磁干扰。数据显示,当强电套管与弱电套管间距小于30cm时,信号衰减率会增加20%以上,因此多排组合需预留足够安全间距。此外,研究表明合理的排列方式可优化气流分布,提升散热效率,这对于高功率线缆尤为重要。
排数优化设计与突破方案
当工程需求超过常规排数区间时,可通过技术优化实现排数突破,前提是满足规范要求和功能需求。
大小管混合排列是扩容的有效手段。底部1-2排采用大管径电气组合套管(如DN100)容纳粗线缆,上部2-3排采用小管径电气组合套管(如DN50)穿设细线缆,这种设计在**案例中实现了4排以上的有效组合,且总宽度控制在合理范围。某商业综合体项目采用此方案,在300mm厚楼板中实现了5排电气组合套管(2大排+3小排)的合规安装。这种设计充分利用了空间,同时通过差异化布局满足了不同线缆的敷设需求。

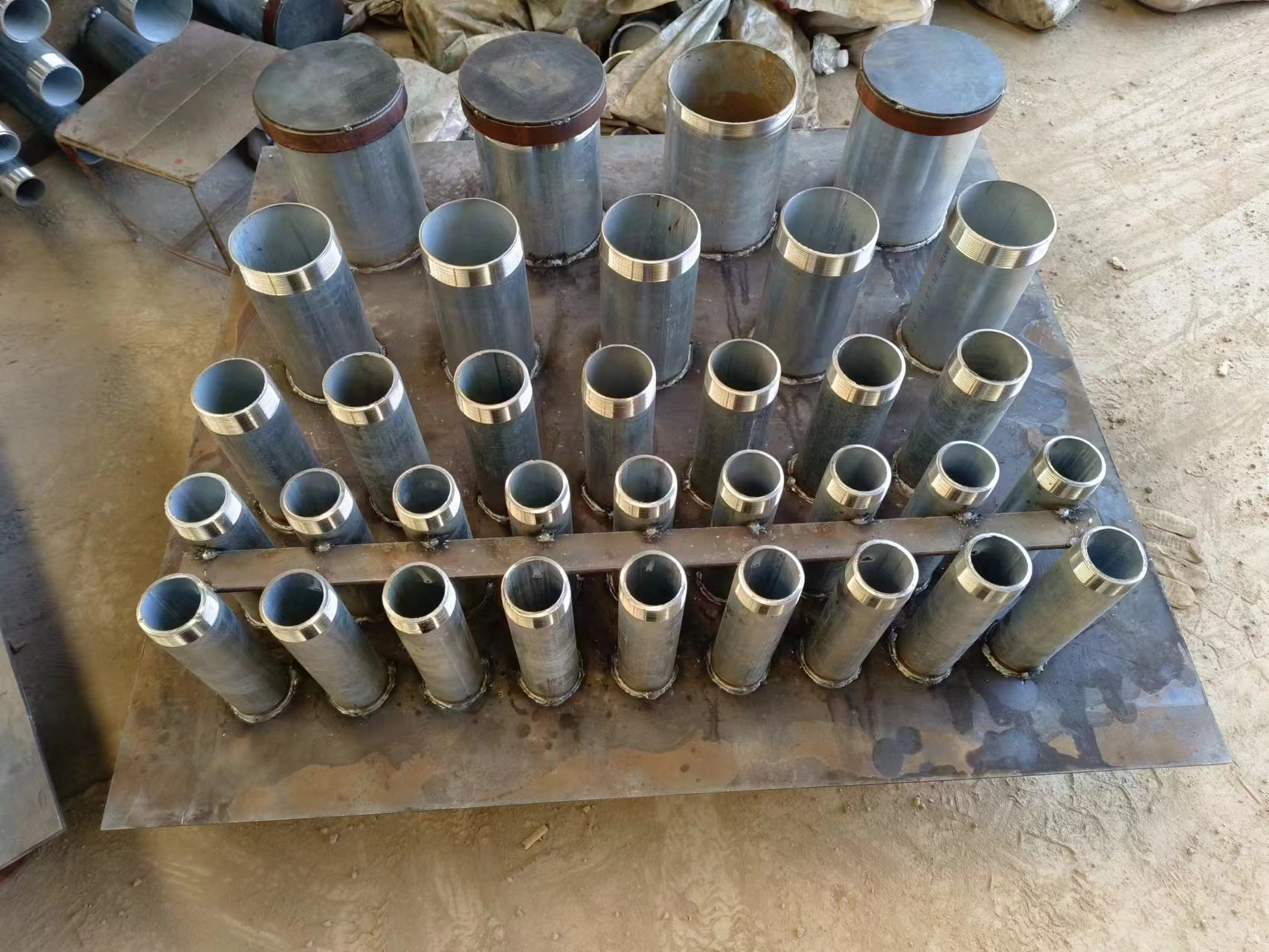

大小管混合排列电气组合套管图片
模块化组合设计适用于超大型工程。将多排电气套管分解为若干独立模块,每个模块控制在3排以内,模块间预留检修通道。这种设计既突破了单组排数限制,又解决了维护难题,在数据中心机房等线缆密集场景应用广泛。模块化设计还具有良好的扩展性,可根据未来需求增长进行灵活扩容。
材质升级与结构加强可支持更多排数。采用高强度不锈钢材质替代普通碳钢,配合加厚止水翼环和加强筋,能在增加排数的同时确保结构安全。某地铁工程的区间隧道电气套管采用4排不锈钢组合设计,通过结构计算验证,满足了抗渗和抗沉降要求。材料科学的进步为排数优化提供了更多可能,使设计人员在面临严格限制时仍能找到可行方案。

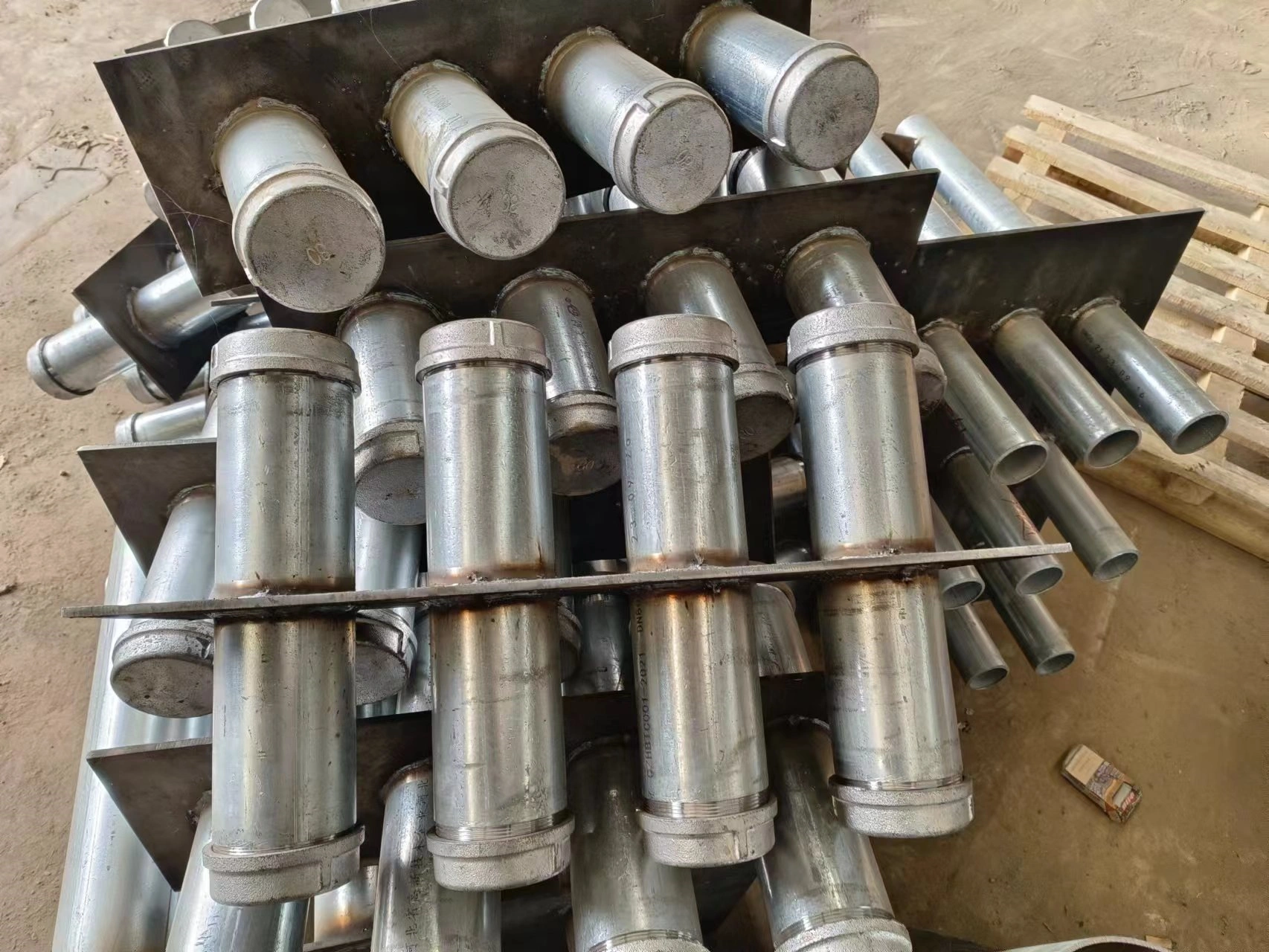

多排大口径电气组合套管图片
排数设计决策流程
电气组合套管排数设计的科学决策需遵循系统化流程,确保所有关键因素都得到充分考量:
首先,统计线缆总数量及分类(强电/弱电/消防等),这是确定排数的基础依据;其次,根据穿越结构厚度初步规划排数范围(常规1-4排);然后,按"每排管数≤5根"的原则分配管数,计算所需排数;接下来,校核结构承载力:电气组合套管总宽度≤结构厚度的70%;同时检查间距是否满足规范:管间净距≥2cm,边缘距≥10cm;对于特殊场景(人防/防爆)需额外验证防护性能;*终排数需结合施工可行性和后期维护便利性调整。
这一决策流程体现了系统化思维,将工程需求与结构限制纳入统一考量框架,通过多轮验证和调整找到较合适平衡点。在实际应用中,设计人员还需结合项目具体情况灵活调整,*要时进行专项试验验证,确保设计方案既满足功能需求,又保障结构安全。
电气组合套管的排数设计本质是工程需求与技术限制的动态平衡,既无**上限,也不能随意增加。实际应用中需立足具体场景,通过规范计算和方案优化,在满足功能需求的前提下实现较合理的排数设计。随着建筑技术的不断发展,新的材料、工艺和设计方法将为这一平衡艺术提供更多可能,推动电气安装工程向更安全、更经济的方向发展。
