气组合套管需伸出外墙300mm吗？看场景！人防30-50mm 特殊情况才需300mm

电气组合套管是否需要伸出外墙300mm,需结合工程类型、防护等级及设计要求综合判断,而非统一标准。

一、规范依据与常规要求

1、人防工程场景

根据《人民防空地下室设计规范》(GB50038-2005)及工程实践,电气组合套管穿越人防外墙、临空墙时,常规伸出长度为30-50mm,且需满足以下要求:

电气组合套管两端伸出墙面的长度宜为30-50mm,预留密封作业空间(防止毒气渗透,缝隙≤0.1mm时毒气渗透率可达12L/min)。

若设计要求更高防护(如抗冲击波),需通过加厚电气组合套管壁厚(≥2.5mm热镀锌钢管)、增设密闭肋(3-10mm厚热镀锌钢板)等强化结构,而非单纯增加伸出长度。

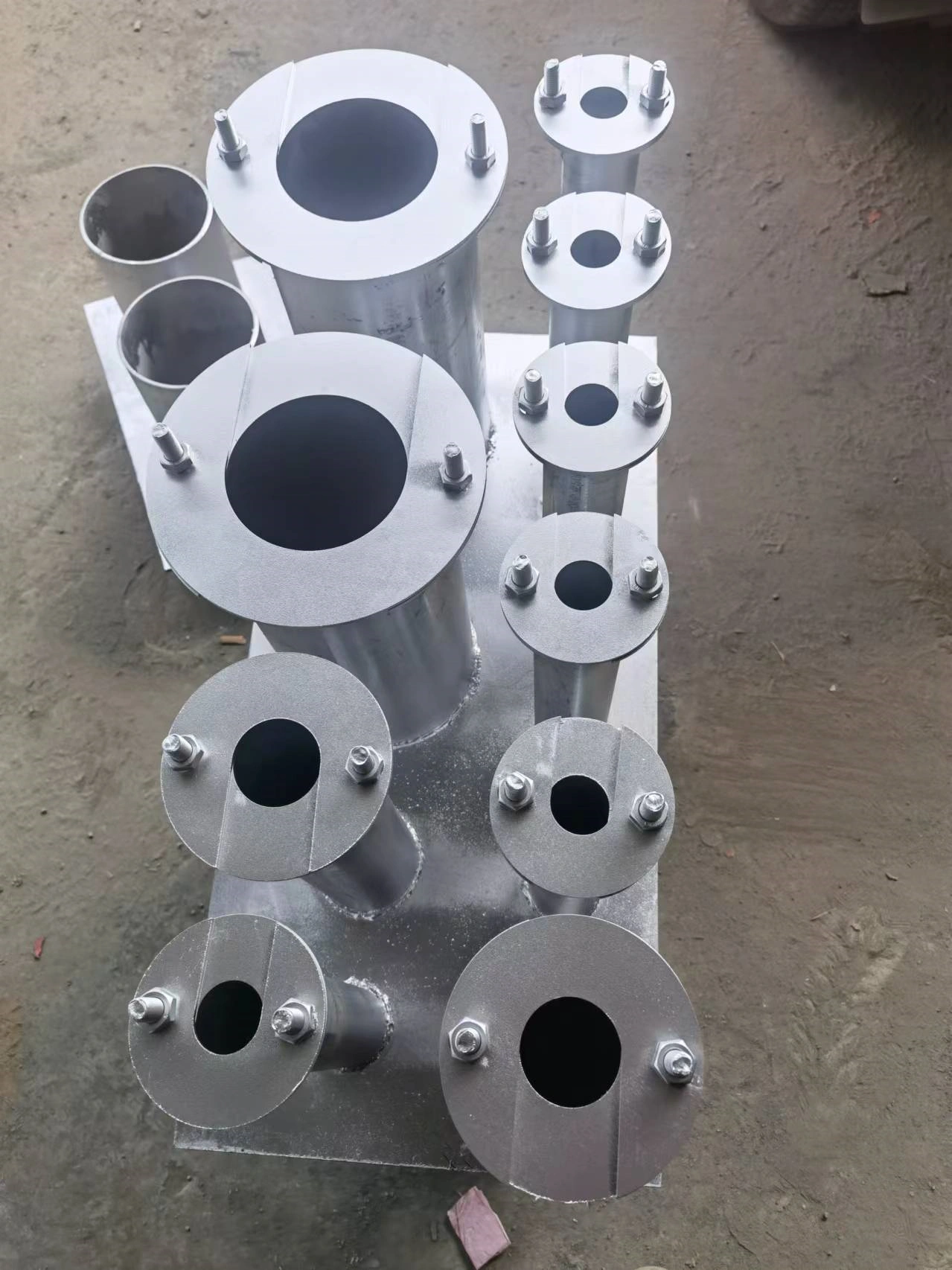

人防电气防护密闭组合套管图片

2、普通建筑场景

无特殊防水要求时:电气组合套管长度通常与墙体厚度一致,两端与墙面平齐或微凸2-5mm(便于密封处理)。

有散水或防水要求时:电缆出外墙电气组合套管需伸出散水外边沿200mm,并配合沥青麻丝封堵,但300mm超出常规需求。

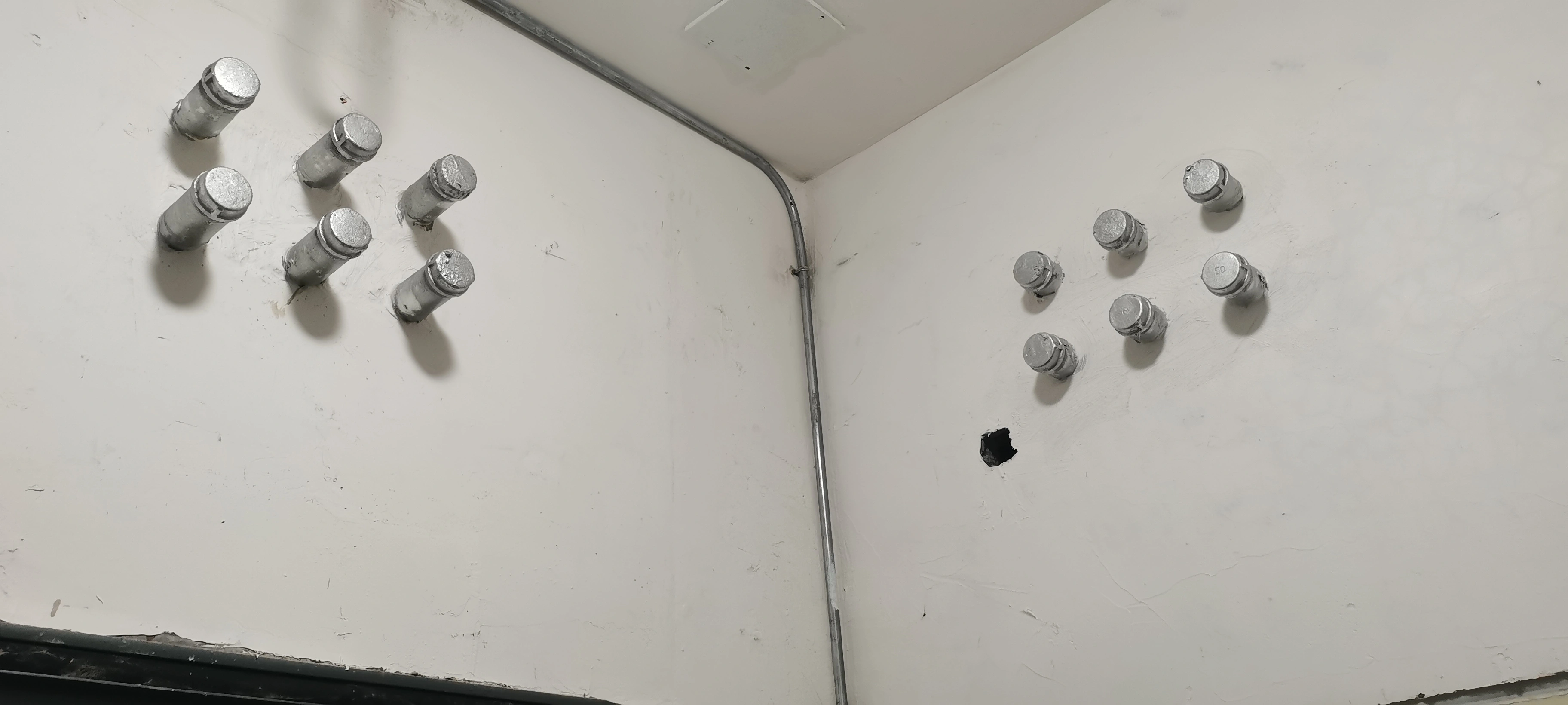

普通电气组合套管图片

3、工业防爆场景

防爆区域的电气组合套管需满足防爆间距规范,伸出长度通常控制在30-50mm,并通过防爆密封圈、隔离层等实现密封,而非依赖长度延伸。

二、300mm伸出的特殊场景与设计条件

若工程设计要求电气组合套管伸出外墙300mm,需满足以下特殊条件之一:

1、**防水需求

在地下水位极高或常年积水区域,电气组合套管可能需延伸至散水外300mm,并配合多重密封(如遇水膨胀胶、环氧树脂封堵)。例如,某沿海地区地下室电气套管设计为伸出外墙 300mm,配合混凝土挡水台,以抵御潮汐渗透。

2、抗冲击结构强化

在高烈度地震区或邻近爆炸风险区域,电气组合套管伸出300mm并与混凝土结构形成“悬臂式”锚固,可增强抗振动能力。此时需通过结构计算验证,并在电气组合套管外侧增设加强筋。

3、特殊施工工艺

某些模块化施工场景(如预制装配式建筑),电气组合套管需预留300mm与外部管线快速对接,此时需在设计图纸中明确标注,并通过工厂预制确保精度。

三、关键风险与合规性核查

1、结构安全风险

电气组合套管伸出过长可能削弱墙体整体性。例如,200mm厚混凝土墙若电气组合套管伸出300mm,其悬臂长度与墙体厚度之比达1.5:1,易引发裂缝。需通过结构工程师验算抗弯强度。

2、密封失效风险

过长的电气组合套管难以保障全程密封,尤其在温差较大地区,套管与墙体的收缩差异可能导致密封材料开裂。例如,某工程因电气组合套管伸出300mm未设伸缩节,使用两年后出现渗漏。

3、规范冲突风险

现行国标(如GB50303-2015、GB50038-2005)未强制要求300mm伸出,若设计文件无明确依据,可能导致验收不通过。

四、决策建议与替代方案

1、优先核查设计文件

若工程要求300mm伸出,需确认设计图纸是否明确标注,并附结构计算书、防水专项方案等支撑文件。

2、优化设计方案

缩短伸出长度+强化密封:将伸出长度控制在50mm以内,外侧增设防水翼环(宽度≥100mm)并满焊,配合两道密封胶条。

分段式电气组合套管:采用“预埋电气组合套管+延长管”组合,预埋段按规范伸出50mm,延长段通过法兰连接,可灵活调整长度并便于检修。

3、特殊场景的替代方案

若需300mm伸出,可在电气组合套管外侧浇筑混凝土保护墩(高度≥300mm),形成“电气组合套管-墩体”整体结构,分散应力并增强防水。

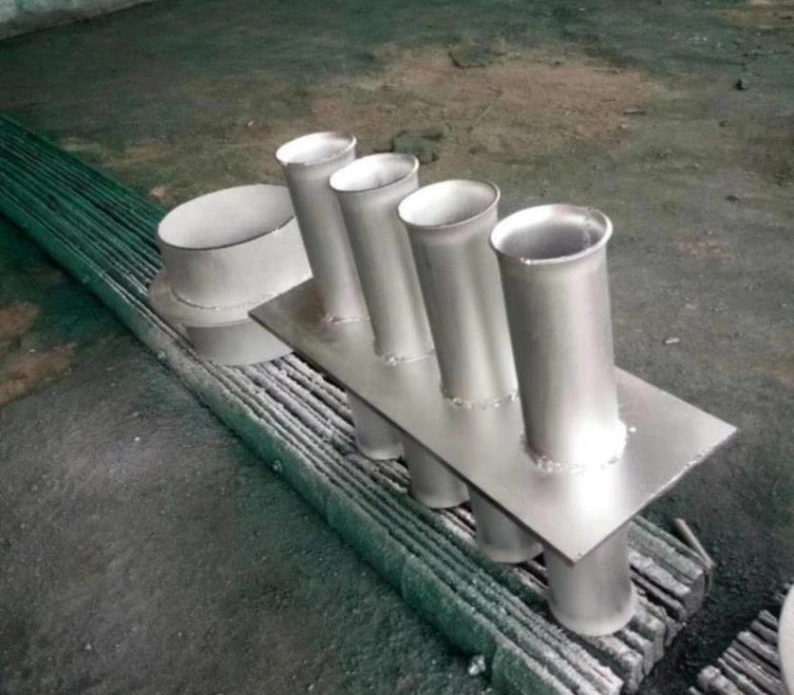

人防地下室预埋电气组合套管图片

电气组合套管通常无需伸出外墙300mm,常规场景下按规范伸出30-50mm即可满足防护、防水需求。300mm伸出仅适用于**防水、抗冲击或特殊施工工艺等极少数场景,且需通过专项设计、结构验算和密封强化。建议优先遵循国标规范,避免因过度设计引发安全隐患与合规风险。
