电气套管安装规范要求是保障电力线路稳定运行的基础。无论是住宅装修的电线套管安装,还是工厂车间的电缆套管敷设,都须严格遵循电气套管安装规范要求。不按规范施工,轻则导致线路故障,重则引发漏电、火灾等安全事故。电气套管安装规范要求覆盖材料检查、定位固定、密封处理等全流程,是工程人员须掌握的核心准则。只有落实电气套管安装规范要求,才能让电气系统穿越墙体、楼板时更安全、更耐用。
一、电气套管材料检查规范
电气套管安装前,材料检查是**步,也是关键一步。不符合标准的电气套管,再规范的安装也无法保障安全。
首先看外观。规范要求电气套管表面无裂纹、无变形、无毛刺。塑料电气套管不能有凹陷或鼓包,金属电气套管不能有锈蚀或焊缝缺陷。你在施工前,有没有逐件检查过电气套管的外观?很多工程事故的源头,就是忽略了这一简单却重要的规范要求。
再核对规格。电气套管的管径、壁厚须与设计一致。规范要求电气套管内径不得小于线缆总外径的1.5倍。比如穿2根4mm²电线,需选内径≥16mm的电气套管;穿3根6mm²电缆,需选内径≥25mm的电气套管。用错规格的电气套管,会导致线缆穿设困难,或因空间不足引发散热问题。
*后查资质。规范要求电气套管需附带产品合格证、检验报告,且符合GB/T13381.1、GB50303等国家标准。无资质的劣质电气套管,绝缘性、耐温性不达标,长期使用易老化破裂。

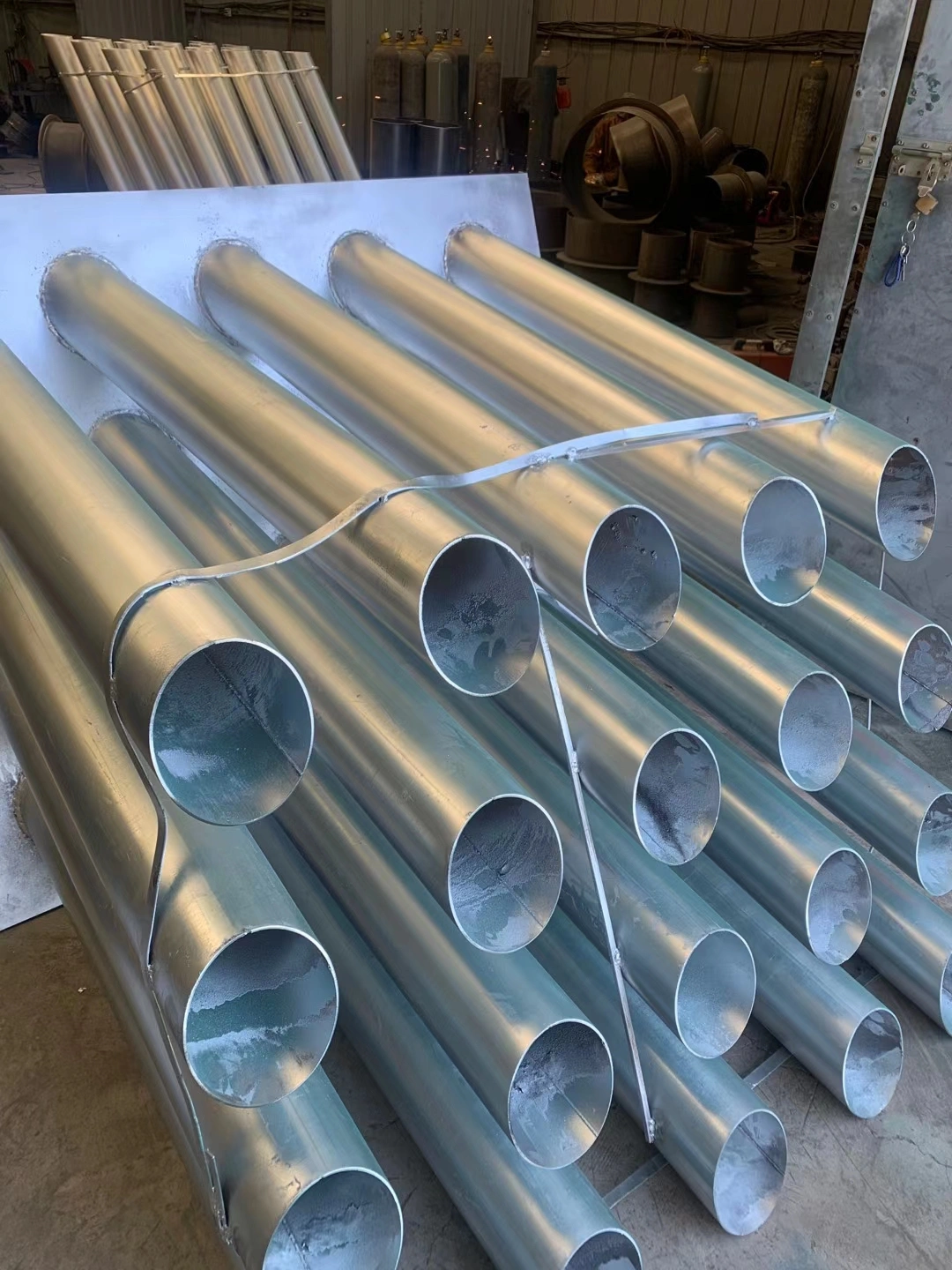

金属镀锌电气套管图片
二、电气套管定位固定规范:准确敷设避免后期隐患
电气套管的定位和固定,直接影响线路走向和稳定性,须严格按规范执行。
定位要准确。规范要求按设计图纸标记位置,避免与给排水管、暖气管交叉。墙体电气套管需与墙面垂直,楼板电气套管需避开梁、柱等承重结构。定位偏差超过10mm,就可能导致后期线缆穿设受阻,甚至需要重新凿墙调整。某办公楼施工中,因电气套管定位偏移,导致空调管线与电气套管冲突,不得不砸掉部分墙体返工,既延误工期又增加成本。
固定要牢固。规范要求电气套管用扎丝或管卡固定在钢筋或支架上。墙体电气套管固定间距不超过1m,楼板电气套管距边缘不小于100mm。金属电气套管还需做接地处理,避免静电积累。固定不牢的套管,在混凝土浇筑时易移位,形成“歪管”,后期穿线时会出现线缆卡顿。
高度有要求。穿楼板的电气套管,规范要求顶端高出地面完成面20-50mm。卫生间、厨房等潮湿区域,需高出50mm以上,防止地面积水渗入电气套管。你有没有遇到过因电气套管高度不足,导致地面水倒灌进下层的情况?这正是违反定位高度规范的后果。
三、电气套管密封处理规范:阻断水、尘侵入的关键
电气套管与墙体、楼板的缝隙若不密封,水、灰尘会渗入电气套管内部,损坏线缆。密封处理须符合规范要求。
墙体电气套管的密封。规范要求电气套管与墙体缝隙用防火泥或密封胶填充。普通区域用水泥砂浆封堵即可;防火分区的电气套管,需用防火密封材料,且密封厚度不小于电气套管壁厚。
楼板电气套管的密封。规范要求电气套管与楼板之间加止水环,缝隙用遇水膨胀密封胶填充。地下车库、地下室等潮湿区域,还需在电气套管外侧缠绕防水胶带,形成双重防护。雨水季节,很多小区地下室漏水,排查后发现多是楼板电气套管密封不符合规范。
管口的密封。规范要求电气套管安装后,两端需用塑料盖或胶带封堵。这能防止混凝土浇筑时水泥浆进入电气套管,堵塞通道。很多施工人员图省事省略这一步,后期需要用钢丝清理电气套管内的水泥块,既费时又可能划伤电气套管内壁。
四、特殊场景电气套管安装规范:适配不同环境需求
不同场景的电气套管安装,有额外的规范要求,需针对性执行。
人防工程电气套管。规范要求人防电气套管须带密闭肋和止水翼环,翼环厚度不小于5mm,与电气套管满焊。穿越人防密闭墙的电气套管,两端需伸出墙面30-50mm,且需做防腐处理。人防工程对密封性、抗爆性要求高,任何一点违反规范,都会降低整体防护等级。
高温环境电气套管。厨房、锅炉房等区域,规范要求用耐高温电气套管(如玻璃钢管、厚壁钢管),且电气套管与热源间距不小于300mm。普通塑料电气套管在高温下会软化变形,无法保护线缆,这是很多厨房线路频繁故障的主要原因。
防爆区域电气套管。化工车间、加油站等防爆场所,规范要求用防爆型电气套管,接口处需用防爆密封圈密封,且电气套管之间用丝扣连接,不得焊接。防爆场景的每一项规范要求,都是为了防止电火花外泄,避免引发爆炸。
五、电气套管验收规范:确保安装符合标准
电气套管安装完成后,需按规范验收,不合格的须整改。
外观验收。规范要求电气套管安装顺直,无移位、无破损,密封材料填充饱满。验收时需逐根检查,发现电气套管倾斜、密封不严等问题,需立即调整。
通畅性验收。规范要求用直径不小于电气套管内径1/ 的钢丝,从电气套管一端穿至另一端,确保无堵塞。若钢丝穿设受阻,需排查是否有水泥块或杂物堵塞,及时清理。
密封性验收。潮湿区域的电气套管,规范要求做灌水试验:在电气套管周围浇水,24小时后检查电气套管内侧无渗水为合格。人防电气套管还需做气密性试验,压力保持0.1MPa,30 分钟内压力无下降为合格。
电气套管安装规范要求是工程安全的“底线”。从材料检查到验收,每一个环节的规范要求都不能忽视。不按规范施工,看似节省时间,实则为后期埋下隐患。奥凡环保科技生产的电气套管,符合GB50303等国家标准,配套提供安装指导手册,帮助工程人员落实规范要求。遵循电气套管安装规范要求,不仅是对工程负责,更是对用电安全负责。只有严格执行每一项规范要求,才能让电气系统长期稳定运行。
