电气套管长度要求是电气安装工程的关键准则。无论是墙体穿线、楼板布线,还是特殊环境敷设,都须遵循电气套管长度要求。不按要求确定长度,会导致密封失效、线路受损,甚至引发安全事故。电气套管长度要求覆盖不同场景、不同材质,是保障线路安全穿越结构障碍的基础。只有准确把控电气套管长度要求,才能让电气套管发挥防护、绝缘作用,延长电气系统使用寿命。
一、电气套管材料检查
落实电气套管长度要求,**步要检查电气套管本身是否符合标准。材料不合格,再准确的长度也无法保障安全。
合格的电气套管表面无裂纹、无凹陷,切口平整。若电气套管两端有毛刺,切割时易产生长度误差,后续安装会出现“短一截”或“长一块”的问题。你在切割电气套管时,有没有因为切口不平整,不得不反复调整长度的情况?这正是材料外观不合格带来的麻烦。
不同规格的电气套管,壁厚有明确要求。比如DN20的PVC电气套管,壁厚需≥2.0mm;DN25的镀锌钢管,壁厚需≥2.5mm。壁厚不足的电气套管,截取规定长度后,承重和防护能力会下降,无法抵御墙体挤压。
正规厂家生产的电气套管,每根都有长度标注(如4m/根、6m/根)。切割时需按设计需求截取,避免因盲目切割导致长度不足。某工地曾因未核对标识,误将3m长的电气套管当4m用,导致多根电气套管长度不够,不得不重新采购,延误工期。

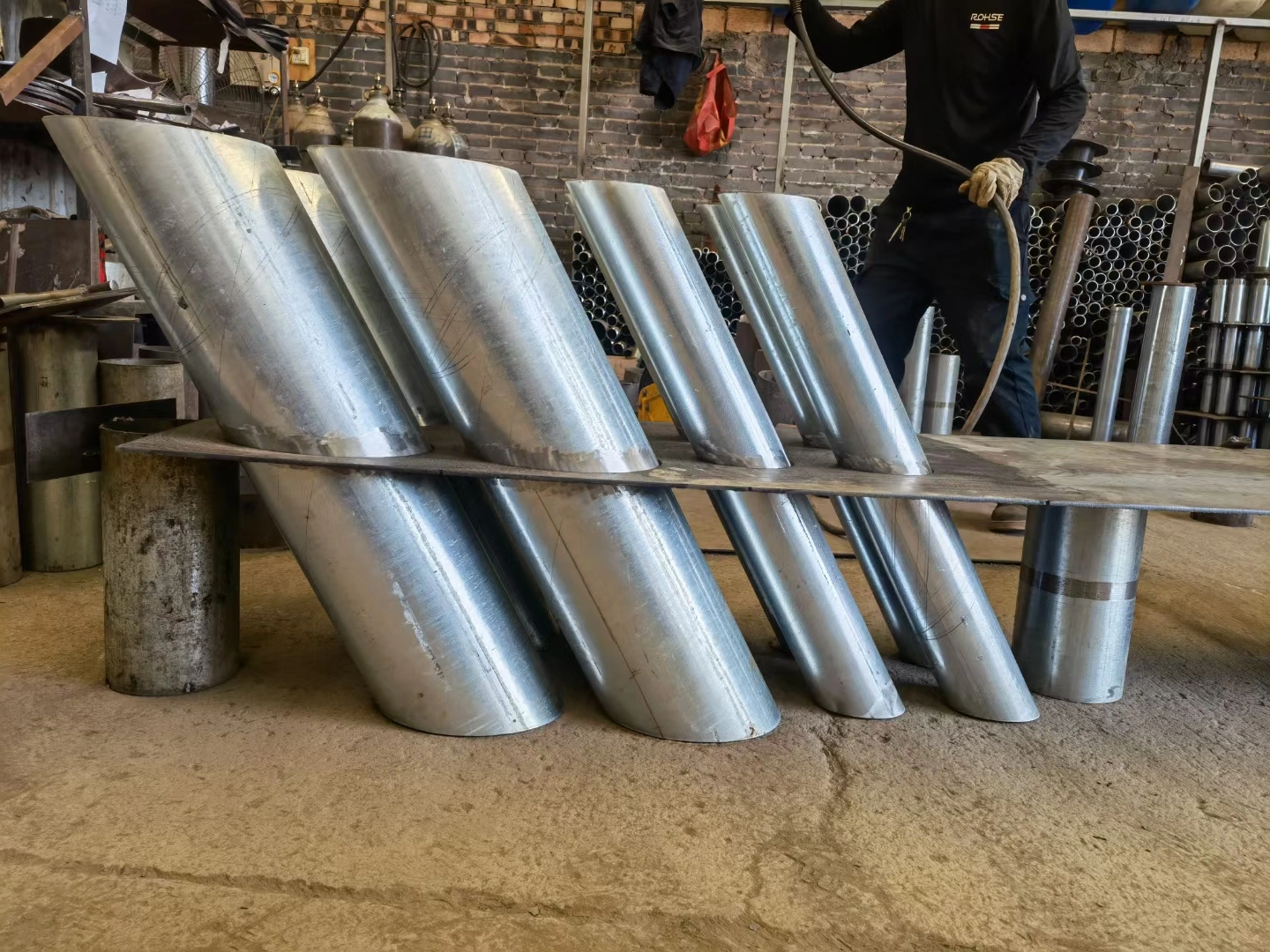

斜型电气套管图片
二、普通建筑场景
普通住宅、办公楼等建筑中,电气套管长度需根据穿越结构的类型确定,这是较常见的长度规范。
电气套管长度需等于墙体的实际厚度,包括墙体本体和两侧装饰层。比如200mm厚的砖墙,两侧各有20mm的抹灰层,电气套管长度需为240mm。若电气套管短于墙体总厚度,会导致一端无法与墙面平齐,后期密封时易出现缝隙;若长于总厚度,突出墙面的部分会影响装修,还可能被碰撞损坏。
电气套管长度需覆盖楼板结构厚度,且顶端要高出地面完成面20-50mm。100mm厚的钢筋混凝土楼板,地面装修后厚度增加30mm,电气套管总长度需为 100mm(结构厚)+30mm(装修厚)+20mm(高出量)=150mm。卫生间、厨房等潮湿区域,高出量需增至50mm以上,防止地面积水渗入电气套管。某小区卫生间因电气套管高出量不足,雨水顺着套管缝隙渗到下层,导致天花板漏水,这正是违反长度要求的后果。
50mm厚的轻钢龙骨石膏板隔墙,电气套管长度需等于隔墙厚度(50mm),无需额外延伸。这类隔墙承重能力弱,过长的电气套管会增加墙体负担,可能导致隔墙变形。
三、特殊环境场景
人防、潮湿、高温等特殊环境,电气套管长度要求会有额外规范,需结合场景特性调整。
根据GB50038规范,穿越人防密闭墙的电气套管,长度需等于墙厚+两侧各延伸100mm。300mm厚的人防墙,电气套管总长度需为 300mm+200mm=500mm。延伸部分用于焊接止水翼环和密闭肋,增强抗爆、防毒性能。你知道吗?人防电气套管长度不足,会直接降低工程防护等级,无法通过验收。
地下车库、地下室等潮湿区域,电气套管长度需比普通场景增加10-20mm。比如穿越200mm厚的地下墙体,电气套管长度需为200mm+20mm=220mm,额外长度用于填充遇水膨胀密封胶,强化防水效果。
厨房、锅炉房等高温区域,电气套管长度需与墙体、楼板厚度一致,但需选用耐高温材质(如玻璃钢管)。高温会导致电气套管轻微收缩,若长度本身不足,收缩后可能出现缝隙,影响密封。
四、电气套管验收规范
电气套管安装后,需按规范验收长度,不合格的须整改,这是落实长度要求的*后关卡。
用卷尺测量电气套管两端是否与墙体、楼板平齐(或按要求高出)。穿越墙体的电气套管,两端突出墙面不得超过5mm;穿越楼板的电气套管,高出地面量需在规范范围内。若发现电气套管过长或过短,需及时切割或更换。
长度不符合要求的电气套管,密封性能会下降。验收时可在电气套管周围浇水(潮湿区域),观察24小时是否有渗水。某工厂验收时,发现一根穿越楼板的电气套管因长度不足,浇水后出现渗水,不得不重新更换电气套管,增加了施工成本。
截取的电气套管长度若有误差,可能导致内壁不平整,影响线缆穿设。验收时用钢丝穿通电气套管,若钢丝卡顿,需检查电气套管长度是否准确,或是否有切割残留的毛刺。
五、准确把控电气套管长度,保障工程安全
电气套管长度要求贯穿材料检查、安装、验收全流程。普通场景需匹配墙体、楼板厚度,特殊场景需额外延伸或调整,每一项要求都为了保障线路安全。忽略长度要求,看似小事,实则可能引发漏电、漏水、验收失败等大问题。
作为工程人员,在施工前要仔细核对设计图纸中的长度要求,切割时正确测量,安装后严格验收。只有将电气套管长度要求落到实处,才能让电气系统稳定运行,为建筑安全保驾护航。
