电气套管地埋回填是地埋线路施工的“*后一道防线”。回填做得不好,轻则导致电气套管变形,重则压裂管壁引发线路故障。无论是小区电力管网的PVC电气套管,还是工厂厂区的镀锌钢管电气套管,都须严格遵循电气套管地埋回填要求。忽略这些要求,就算前期电气套管选得再好、安装再规范,后期也可能因回填问题返工——你有没有遇到过地埋电气套管用了没几年就破损的情况?多半是回填环节出了错。今天就把电气套管地埋回填要求拆成5个关键步骤,用简单的话讲清楚,看完就能用。
一、回填前:先做好3项准备,少走弯路
地埋电气套管回填不是“把土填回去就行”,前期准备不到位,后面全是坑。这3件事须提前做:
1.清干净沟槽里的“麻烦物”
沟槽里的碎石、砖块、树根、积水,都是电气套管的“天敌”。须全部清理干净——碎石会硌破电气套管壁,积水在冬天结冰会膨胀压裂电气套管。
清理时要注意:沟槽底部不能有松软的淤泥,要是有,得换成素土或砂石夯实。电气套管周围10cm范围内,连小石子都不能有——可以用筛子筛一遍回填土,确保颗粒直径≤5mm。
2.检查电气套管是否“完好无损”
回填前要再摸一遍电气套管:有没有裂缝、接口处漏不漏、固定是否牢固。比如镀锌钢管的丝扣接口,要是没拧紧,回填土会从缝隙钻进电气套管,堵塞穿线通道;PVC电气套管的粘接处要是有缝隙,雨水渗进去会泡坏线缆。
特别要注意电气套管的坡度:地埋电气套管要做0.3%的排水坡度,避免积水在电气套管内淤积。你可以用水平仪测一下,坡度不够的话,赶紧调整电气套管位置,别等回填完再改。
3.选对回填材料,别瞎用
不是所有土都能用来回填电气套管。**素土(不含杂质的黏土或粉质黏土)、砂石(粒径2-5mm的干净砂石),禁用淤泥、冻土、生活垃圾。
不同场景选不同材料:干燥区域用素土就行;潮湿区域或地下水位高的地方,得用砂石(砂石透水性好,能减少积水);冻土区要选冻胀性小的灰土(石灰和土按1:3混合),避免冬天土壤冻胀顶坏电气套管。
二、分层回填:按“厚度+压实”双标准来,不能贪快
很多人回填时图省事,一次性填半米厚再压实——这是大忌!电气套管地埋回填要求“分层回填、分层压实”,每层厚度和压实度都有明确标准,贪快只会出问题。
1.**层:给电气套管“铺软床”
电气套管周围10cm范围内,要先填一层松软的素土或细砂,厚度控制在15-20cm。这层是“缓冲层”,能避免硬土直接压在电气套管上。比如PVC电气套管比较脆,直接填硬土压实,容易被压变形;铺了细砂再压实,压力会均匀分散,电气套管不容易坏。
2.后续层:厚度不超30cm,压实度达标
**层压实后,再分层填剩下的土,每层厚度不能超过30cm(素土、灰土)或25cm(砂石)。压实度要按场景定:
普通区域(如小区绿化带):素土压实度≥90%,砂石≥95%;
车辆通行区域(如厂区道路下):素土压实度≥93%,砂石≥96%(道路下的电气套管要承受车辆荷载,压实度不够会导致地面沉降,压坏电气套管)。
压实工具也要选对:小范围用小型打夯机(如15kg的电动夯),大范围用压路机(轻型压路机,避免重压)。别用铁锹拍几下就完事——压实度不够的土,下雨后会沉降,电气套管会被悬空,后期地面荷载一压就断。
三、不同材质电气套管:针对性做防护,别一概而论
PVC、镀锌钢管、玻璃钢管的特性不同,电气套管地埋回填要求也有差异,得“因材施教”,不然材质特性没考虑到,回填完还是会出问题。
1.PVC电气套管:防重压、防尖锐物
PVC电气套管硬度低、抗冲击性差,回填时要特别注意:
禁用粒径超过5mm的石子,避免石子硌破管壁;
车辆通行区域的PVC电气套管,回填到管顶以上30cm后,要加一层钢筋网(直径6mm的钢筋,间距20cm),再继续回填——钢筋网能分散车辆荷载,避免电气套管被压裂。
2.镀锌钢管:防腐蚀、防沉降
镀锌钢管虽然抗冲击,但怕腐蚀和不均匀沉降:
潮湿区域回填时,要在钢管外缠一层防腐胶带(如聚乙烯防腐胶带),再填砂石,减少土壤里的水分腐蚀钢管;
回填时要确保每层土压实度一致,避免一边实一边松,导致钢管倾斜,后期接口处漏水。
四、特殊场景:额外加防护,应对复杂环境
遇到潮湿、冻土、高水位这些特殊场景,光按常规要求回填不够,得加额外防护,不然电气套管很容易“扛不住”。
1.潮湿/高水位区:做排水+防渗
沟槽底部先铺10cm厚的碎石排水层,再填砂石回填土,让积水能通过碎石层排走;
电气套管外壁缠一层防渗膜(如PVC防渗膜),避免地下水渗入电气套管内部。
2.冻土区:选对材料+控制回填时间
禁用冻土回填,要用经过晾晒的干土或灰土(冻胀性小);
尽量在非冻土期回填(比如春秋季),要是冬天须回填,得用草帘覆盖沟槽,防止回填土冻结——冻土解冻后会沉降,电气套管会被拉裂。
3.靠近建筑物区:防沉降影响基础
建筑物外墙1米内的地埋电气套管,回填时要选用灰土(石灰土),压实度≥93%——灰土稳定性好,不会因沉降影响建筑物基础,同时也能保护电气套管。
五、回填后:2步验收不返工,确保合格
回填完不是结束,还要按电气套管地埋回填要求验收,合格了才算真的完成。
1.外观检查:看有没有明显问题
地面有没有塌陷、裂缝;
电气套管接口处有没有外露、变形;
排水坡度是否符合要求(用水平仪测,确保水往低处流。
2.压实度检测:用仪器测,别凭感觉
用环刀法(取土样测密度)或核子密度仪,随机选3-5个点测压实度,须达到设计要求;
车辆通行区域还要做荷载试验:用满载的货车(按设计荷载)开过去,观察地面和电气套管有没有变形,没变形才算合格。

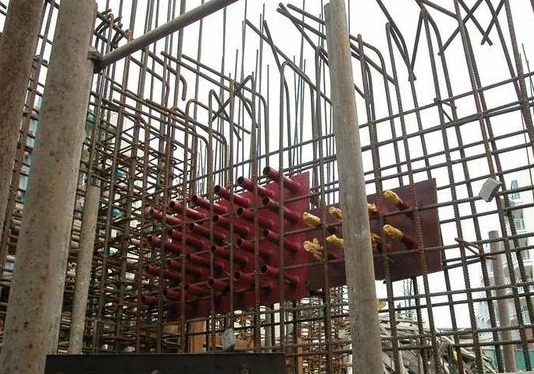

电气套管安装现场实图
五、回填做好,电气套管才能“用得久”
电气套管地埋回填要求看着多,其实核心就3点:材料选对、分层压实、按材质做防护。忽略任何一点,都可能导致电气套管破损、线路故障,后期返工又费钱又费时间。
作为专注电气套管生产的厂家,我们常遇到客户因为回填不当来找我们换电气套管——其实只要按要求做,很多问题都能避免。记住:地埋电气套管的“寿命”,一半靠产品质量,一半靠回填施工。按电气套管地埋回填要求做好每一步,才能让线路安安稳稳用十几年,不用频繁修。
