电气套管型号规格表是工程选型的“导航图”,不管是住宅装修选电气套管,还是工厂配电挑规格,对着电气套管型号规格表选,就能避开“选大浪费、选小不够用”的坑。要是没看电气套管型号规格表瞎选,比如用Φ16的电气套管穿3根4mm²电线,线塞不进去还得返工;用PVC电气套管埋在地下车库,没几天就被腐蚀坏——这些问题,看电气套管型号规格表就能提前避免。作为奥凡环保科技的技术员,今天就教大家看懂电气套管型号规格表,再按场景对号入座,选电气套管再也不犯难。

一、电气套管型号规格表核心有3列

不管是厂家给的电气套管型号规格表,还是工程图纸附的表,核心信息都逃不开“型号编码、关键参数、适配场景”这3列,每一列都有讲究,缺一个都选不对。

1.型号编码:一眼分清材质和管径

型号编码是电气套管的“身份证”,比如“PVC-Φ20”“镀锌钢管-SC25”“不锈钢管-304-Φ50”,每个字符都有含义:

开头是材质:“PVC”代表聚氯乙烯,“镀锌钢管”直接标材质,“304”是不锈钢材质标号;

中间/结尾是管径:Φ20、SC25、Φ50里的数字,指的是电气套管内径(单位mm),这是选规格的关键——内径越小,能穿的线缆越少;

特殊标注看后缀:比如“PVC-Φ20-ZR”,“ZR”代表阻燃,说明是阻燃型PVC电气套管;“镀锌钢管-SC25-F”,“F”代表带法兰,是用于防水场景的电气套管。

举个例子:看到“玻璃钢管-GR-Φ32”,就知道是玻璃钢管材质,内径32mm;看到“PVC-Φ16”,就是普通PVC材质,内径16mm——先认对型号编码,就迈出了看懂电气套管型号规格表的**步。

2.关键参数:别漏“壁厚、耐温、长度”

电气套管型号规格表的“关键参数”列,藏着很多容易忽略的细节,这些细节直接影响使用:

壁厚:PVC电气套管Φ20的壁厚通常2.0mm,镀锌钢管SC25的壁厚2.5mm,壁厚越厚,抗冲击、抗压力越强——车辆通行区域的电气套管,得选壁厚更厚的,比如SC25选壁厚3.0mm的;

耐温范围:PVC电气套管耐温-10℃~60℃,不锈钢套管-270℃~400℃,玻璃钢管-40℃~120℃——看这个参数就能避开“高温场景用PVC”的坑;

长度:常规电气套管长度4m/根,也有6m/根的,特殊场景可定制(比如人防工程要500mm长的电气套管),买之前看表确认长度,避免不够用或浪费。

3.适配场景:直接对号入座,不用瞎猜

电气套管型号规格表的“适配场景”列,会明确写清电气套管该用在哪,比如:

“PVC-Φ16:住宅墙面预埋,穿1根2.5mm²电线”;

“镀锌钢管-SC25:地下车库穿楼板,穿3根4mm²电线”;

“不锈钢管-304-Φ50:化工车间,穿2根10mm²电缆”;

看这一列较省心,比如你要做卫生间穿线,直接在表里找“潮湿区域”对应的型号,不用自己琢磨材质和管径。

二、电气套管型号规格表常用场景对照表

下面整理了3类常见场景的“电气套管型号规格表节选”,你可以直接对照选,新手也能快速上手:

比如你要给厨房穿线(高温+轻度潮湿),查上表就知道选“玻璃钢管-GR-Φ40”或“PVC-Φ20-ZR”(要是厨房温度不超60℃);给化工车间选,直接找“不锈钢管-304-Φ50”,不用再翻厚厚的电气套管型号规格表。

三、看电气套管型号规格表别犯3个错

很多人看电气套管型号规格表时,容易忽略细节,导致选对型号还是出问题,这3个坑一定要避开:

1.别只看内径,不看“线缆总外径”

电气套管型号规格表上的内径,要比穿的线缆总外径大1.5倍以上才够用。比如Φ20的电气套管,内径20mm,*多穿总外径≤13mm的线缆(20÷1.5≈13)。要是看表选了Φ20,却穿3根总外径15mm的电缆,线塞不进去还会挤坏绝缘层——这不是型号错了,是没算对线缆总外径。

2.别漏看“特殊标注”,比如阻燃、防水

有些电气套管型号规格表上,“ZR”(阻燃)、“FS”(防水)这些标注很小,容易忽略。比如商场装修,选了普通PVC-Φ20,没看到表上“ZR”才是商场用的,后期消防验收通不过,还得全部换掉 ——看表时一定要盯紧特殊标注,对应场景需求。

3.别按“经验”选,不看表上的“耐温”

有人觉得“之前用PVC没问题,这次也用”,却没看电气套管型号规格表上的耐温参数。比如工厂锅炉房温度80℃,看表就知道PVC耐温不够,得选玻璃钢管,要是凭经验选PVC,没几天电气套管就软化变形——电气套管型号规格表上的参数,比“经验”更靠谱。

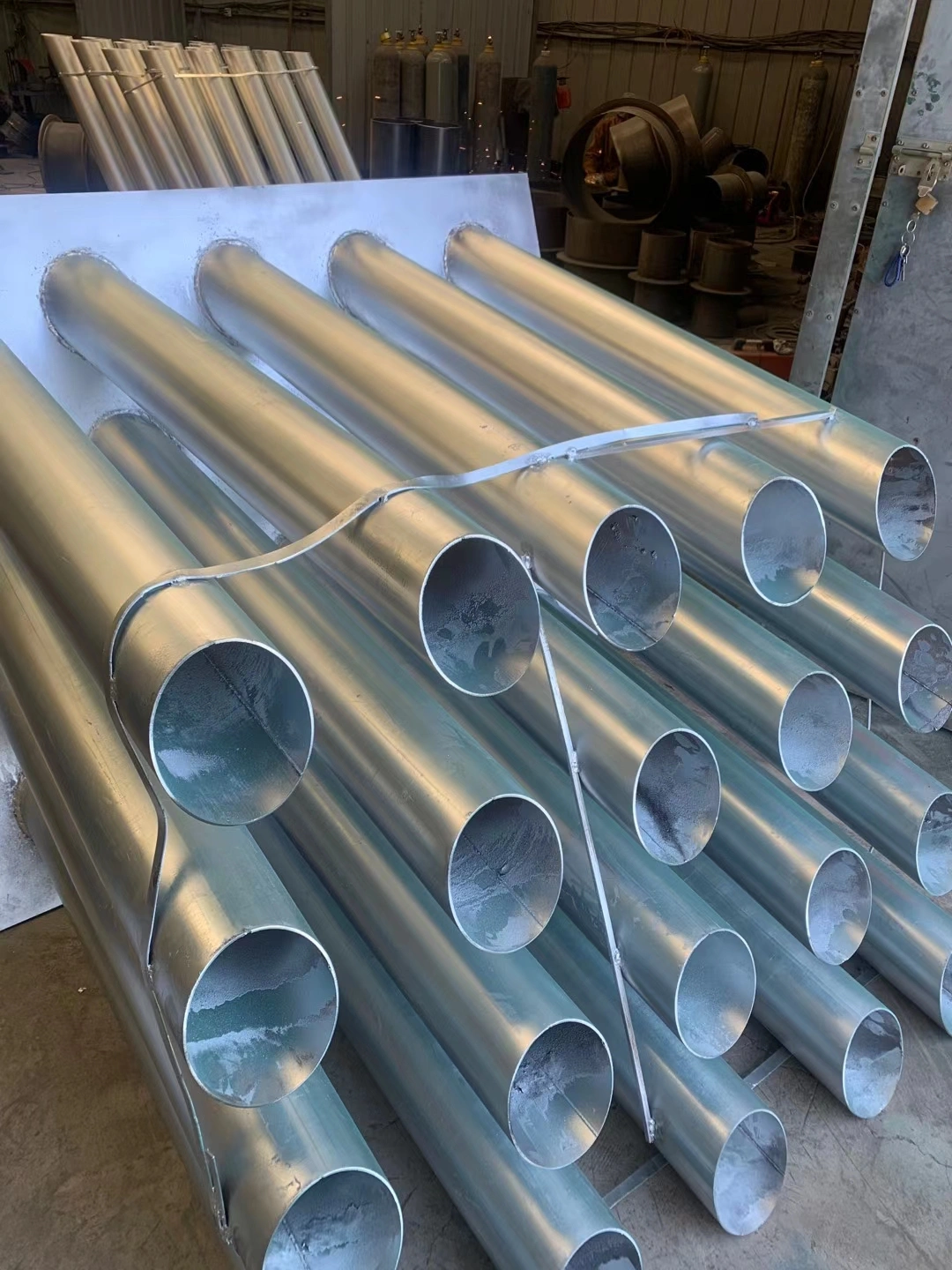

定制电气套管实物图片

四、电气套管型号规格表没有的,找厂家定

要是工程有特殊要求,比如要500mm长的人防密闭套管,或内径80mm的耐高温玻璃钢管,查常规电气套管型号规格表可能没有,这时候不用慌——找厂家定制就行,比如奥凡环保科技就能按需求做:

材质定制:要更耐腐的316不锈钢,还是更轻便的复合玻璃钢管,都能做;

规格定制:内径从Φ16到Φ200,长度从100mm到6m,按工程图纸参数来;

结构定制:要带双止水翼环,还是带法兰接口,提前说清楚,生产时就做好。

定制前记得给厂家提供“场景需求”和“线缆参数”,比如“地下车库穿3根10mm²电缆,要防水”,厂家就能按这个需求,在定制版电气套管型号规格表上标注清楚,确保拿到的电气套管刚好能用。

五、看懂电气套管型号规格表,选型才不慌

电气套管型号规格表不是“摆设”,而是帮你准确选型的工具——看型号编码分清材质管径,看关键参数确认耐温壁厚,看适配场景对号入座,再避开3个常见坑,选出来的电气套管既够用又不浪费。

要是你还没找到合适的电气套管型号规格表,或不知道怎么对照场景选,奥凡环保科技可以提供免费的规格表和选型指导,不管是住宅、工厂还是人防工程,都能帮你找到适配的电气套管型号。记住,选电气套管前,先翻电气套管型号规格表,这是较省心、相比不会出错的办法。
