人防工程电气套管咋选?2大强制标准+安装要求

做人防工程时,不少施工队因电气套管选错栽过跟头——有客户用普通PVC电气套管,验收时被人防办直接驳回,返工换管花了3万多;还有的没按标准焊翼环或是抗力片,导致密闭性测试不过关。作为奥凡环保经手50+人防项目的技术员,今天就拆解2大强制标准,讲清选型要点和安装要求,帮你避开这些坑。

一、先抓2大强制标准:错一条就过不了验收

人防工程电气套管选型没有“灵活空间”,须严格遵循以下两个国标,这是验收的“硬门槛”:

GB50038-2005《人民防空地下室设计规范》是人防电气套管选型的“设计源头标准”,核心条款要记死:其中明确禁止用PVC、薄壁钢管,须选热镀锌钢管(含锌量≥610g/㎡,防腐蚀能力够强)材料制作人防电气套管;人防电气套管公称直径DN32及以下,其壁厚≥2.5mm;DN40及以上,壁厚≥3.0mm:DN32电气套管只能穿1根6mm²电缆,DN40电气套管穿1根10mm²电缆,严禁“一根电气套管穿多根粗电缆”(会影响密闭封堵效果)。

GB50134-2017《人民防空工程施工及验收规范》是“施工验收标准”,检验电气套管安装细节是否合规:人防电气套管两端伸出墙面须是50-100mm,电气套管须焊接密闭翼环或增加抗力片,翼环厚度≥3mm、宽度≥50mm,且要满焊，穿线后须用“油麻+石棉水泥”分层封堵,*外层留20mm深凹槽填防水油膏(普通水泥封堵会开裂,达不到防毒要求)。

二、3步安装要求:从预制到验收不踩错

光选对管还不够,安装细节不到位同样出问题,按这3步来:

1.人防电气套管预制:做好“基础功”

选管时用磁铁测镀锌层(吸不住或吸力弱的是劣质管,奥凡供货时会提供镀锌检测报告);

焊翼环前先除锈,焊接后用防锈漆补刷(避免焊缝生锈影响密闭性);

预制好的套管标注规格(如“DN32-人防用”),避免和其他场景套管混放。

2.人防电气套管现场预埋:控制“准确度”

定位时用水平仪校准,电气套管中心与墙体垂直,偏差≤3mm(偏差大了会导致穿线困难);

预埋在门框墙、临空墙时,要和钢筋焊牢(每端至少焊2个固定点,防止浇筑混凝土时移位);

备用人防电气套管(人防工程需预留4-6根)也要按相同标准预埋,不能偷工减料。

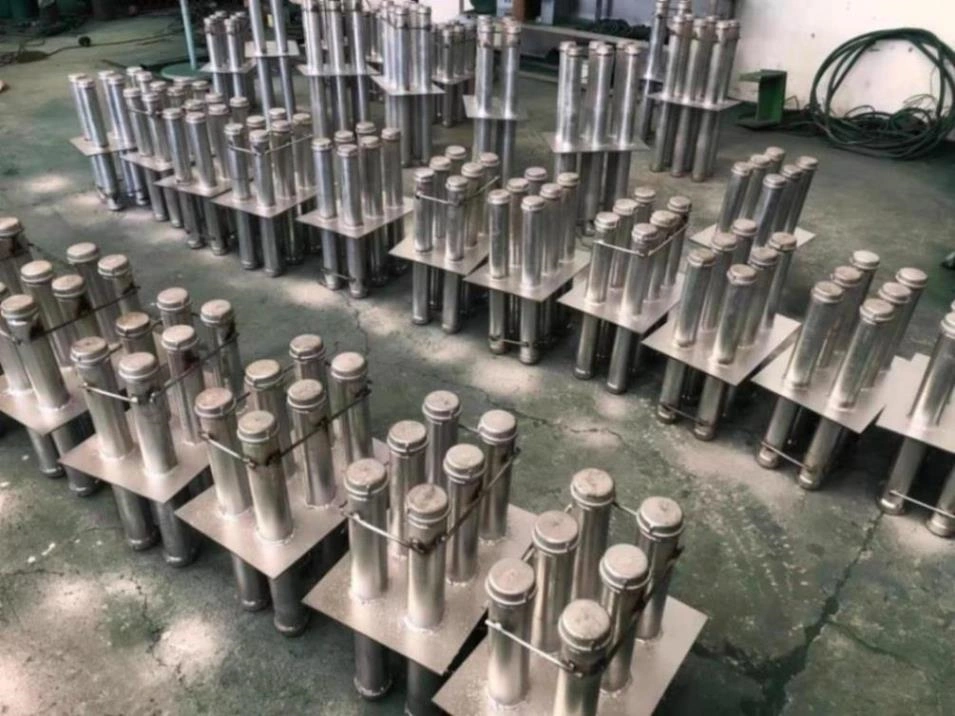

备用人防电气套管图片

3.验收前自查:提前“排隐患”

人防电气套管验收时用钢直尺测两端出墙长度,不够50mm的话,需凿墙微调(别直接截短,会破坏翼环);检查翼环焊缝时,用小锤轻敲,无空鼓声才合格(有空鼓说明焊得不牢);做简易气密性测试时:用塑料膜封住电气套管一端,另一端吹气,膜不变形说明封堵到位。

三、人防电气套管选型速查表:直接查、直接用

四、选对人防电气套管+装对人防电气套管,验收一次过

人防工程电气套管选型,核心就是“盯紧两大标准、做好三步安装”:先按GB50038选对热镀锌钢管,再按GB50134控好安装细节,*后用速查表核对规格,基本不会出问题。

奥凡环保在供货人防电气套管时,会同步提供“标准解读手册”和翼环及抗力片等配件,免费提供技术指导,协助验收一次通过。
