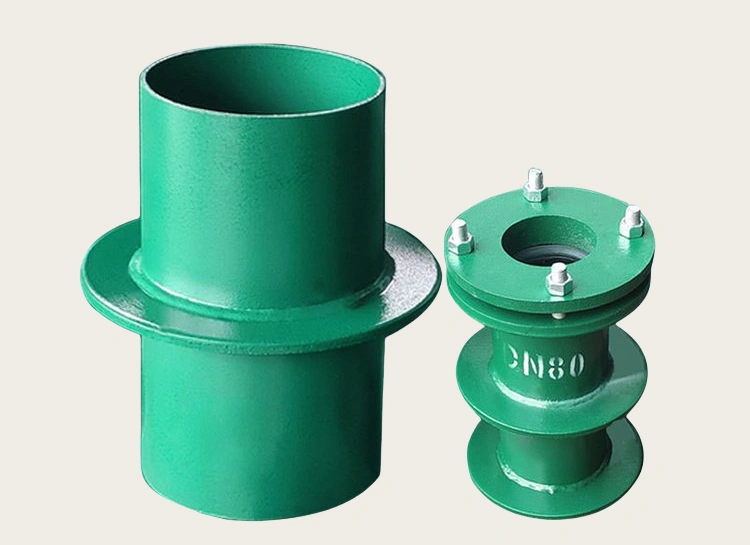

防水套管图片
防水套管是工程防水密封与结构安全的关键部件,其尺寸、壁厚及适配标准直接决定防水效果与使用寿命,而《02S404防水套管》国标规范正是明确这些要求的核心依据。不少工程人在选型、施工时因忽略规范细节,常出现尺寸错配、壁厚不达标等问题,*终导致渗漏隐患或验收返工。奥凡将基于02S404国标规范,系统介绍防水套管的核心尺寸标准,教你正确匹配防水套管规格、规避非标陷阱,为工程质量筑牢防线。
一、02S404国标图集规范核心参数解码
现行《02S404防水套管》图集由北京市市政工程设计研究总院主编,是建设部批准的国家建筑标准设计图集(建质(2002)236号),适用于民用、工业及市政给排水工程的防水套管设计与安装。其核心技术要求涵盖三大类产品:
刚性防水套管的壁厚标准呈现明显的阶梯式递增规律。DN50及以下规格壁厚为3.5mm,DN65为3.75mm,DN80为4mm,DN100为4.5mm,DN125至DN150需达到6mm,DN200至DN250要求8mm,DN300至DN1000则需10mm壁厚。以DN200防水套管为例,8mm的壁厚配合12mm厚的翼环,能形成有效的水压抵抗结构,这也是为什么国标防水套管能承诺30年无渗漏保障的关键所在。
柔性防水套管因需应对振动和伸缩变形,尺寸要求更为严格。DN40-DN80的基础壁厚为4mm,DN100增至4.5mm,DN125-DN200为6mm,DN250为8mm,DN300-DN1000则需10mm。特别对于DN1000以上的大口径柔性防水套管,虽图集未明确规定,但行业公认标准为DN1000-1500采用12mm厚管材,DN1500-DN2000需14mm壁厚,以确保抗震性能。
二、防水套管穿管适配的黄金法则
防水套管的规格选择绝非简单的尺寸对应,而是需要根据管道类型和安装场景科学匹配。柔性防水套管通常与所穿管道管径相同,如DN20管道对应DN20防水套管。但刚性防水套管因需预留密封空间,直径须大于所穿管道,这也是为什么在振动环境中刚性防水套管能有效避免管道位移造成的渗漏。
特殊场景有更细致的规定:穿楼板和内墙的给排水管,防水套管需比管道大两号。比如DN100管道应配DN150防水套管,DN20管道则需DN40防水套管。这种"大两号"原则是根据GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》制定的,能有效应对管道热胀冷缩产生的位移。
在新能源等特殊工程中,防水套管选型还需考虑线缆散热需求。以电动汽车充电桩的穿线防水套管为例,除满足管径要求外,还需核对图集第23页的"线缆束直径适配表",确保防水套管内径留有 15%以上的散热空间,这也是避免线路过热老化的关键细节。
三、非标产品的鉴别与危害
市场上非标防水套管泛滥,主要通过削减材料厚度降低成本。有些厂家的DN200刚性防水套管仅用4mm厚管材和8mm翼环,比国标减少50%材料,价格虽低30%,但使用寿命不足10年。鉴别非标产品有三个实用方法:
看重量是较直观的方式。国标200mm长的DN200刚性防水套管重量约15.9kg,非标产品通常不足12kg。查工艺可观察焊缝,国标采用E4303焊条(J422)焊接,焊缝均匀平整,非标则焊缝粗糙且有气孔。核对证书要求厂家提供按02S404生产的检测报告,重点检查壁厚、翼环厚度等关键参数。
GB55024-2022《建筑电气与智能化工程施工质量验收标准》已明确将防水套管质量列为强制性验收项,封堵不实或材质不达标将直接判定为验收不合格。
四、工程应用的价值总结
正确选用国标防水套管可带来多重收益:按02S404规范施工的项目,防水验收通过率提升至98%以上,后期维修成本降低70%。奥凡环保参与的所有的工程项目,严格执行防水套管02S404图及规范，项目投入使用后,成功经受住一次又一次的暴雨的考验。
**准确数据可通过三个渠道:建设部官网下载02S404图集完整版(统一编号GJBT-594),规范库(guifanku.com)查询材料标准,或联系厂家提供检测报告。记住,防水套管的每毫米壁厚都承载着工程安全的重要责任。
