预埋套管尺寸对照表新手*备：3步搞定规格匹配

刚接触预埋工程的新手,常因看不懂预埋套管尺寸表、选不对预埋套管规格,导致后期穿管困难或验收返工——比如给DN20的穿线管配了同规格预埋套管,却因预埋在混凝土楼板中没留足间隙,*终只能砸开重做。其实只要用好预埋套管尺寸对照表,3步就能**匹配规格,新手也能少走弯路。

一:先抓2个基础参数,锁定表格核心列

拿到对照表后,新手不用急着看全表,先找“适配管道类型”和“预埋位置”这两个关键信息,对应表格里的3列核心数据:

1、“适配管道DN”列:比如要预埋给水管,先确定管道公称直径(如DN32),在这一列找到对应数值;

2、“预埋套管公称直径”列:记住“预埋场景*放大”原则——穿楼板/墙体的套管,需比管道大1-2号(如DN32管道配DN50预埋套管),对照表会直接标注对应预埋套管规格,不用自己换算;

3、“预埋套管长度”列:根据预埋位置选,比如楼板厚度120mm,就选长度≥120mm的预埋套管(建议多留5-10mm余量),表格里会按“楼板/砖墙/混凝土墙”分类标注参考值。

举个新手易上手的例子:预埋DN25的PVC穿线管到100mm厚砖墙,在表中“适配管道DN=25”“预埋位置=砖墙”交叉处,直接能查到“套管规格DN40、长度≥100mm”,一步定位基础参数。

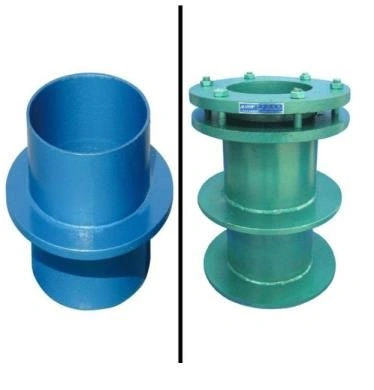

预埋套管图片

二:结合环境加2个补充项,避免漏选要求

新手常忽略预埋环境对预埋套管的影响,这一步要对照表格的“附加要求”列,补充2个关键信息:

1、材质匹配:若预埋在卫生间、厨房(潮湿环境),表格会标注“优先选PVC-U套管”;若在强电井、机房(防火要求高),则对应“镀锌钢套管”,避免选错材质导致后期腐蚀;

2、壁厚要求:国标对照表会标注不同规格的*小壁厚(如DN40PVC套管壁厚≥2.0mm、DN40钢套管壁厚≥1.5mm),新手可拿卡尺简单测量,避免买到非标薄壁套管(容易在混凝土浇筑时变形)。

比如预埋DN50的强电穿线管到混凝土梁,除了选DN65预埋套管,还要在表格“附加要求”列确认“材质=镀锌钢、壁厚≥1.5mm”,这一步能帮新手避开“只看尺寸不看材质”的坑。

三:实操核对1个关键值,确保能穿管

*后一步是新手较容易忽略的“穿管可行性核对”,对照表格的“穿线根数适配”列:

若只穿1根线缆,电气套管内径≥线缆外径1.5倍即可(表格会标注“单根穿线适配”);

若穿多根线缆(如3根DN10线缆),要确认表格中“多根穿线总外径≤电气套管内径70%”的要求(比如DN40预埋电气套管内径约34mm,多根线缆总外径不能超过23.8mm)。

新手拿不准时,可按表格里的“示例”来:比如表格标注“DN50预埋套管(内径42mm)适配3根DN12线缆”,直接参考这个组合,不用自己计算,确保预埋后能顺利穿线。

新手*看:2个对照表示用误区

1、别直接按“管道外径”选预埋套管:比如DN20钢管外径26.9mm,若按外径选DN32预埋套管(内径28mm),会因间隙太小穿不过,正确做法是按“管道DN”查表格,对应选DN32或DN40套管;

2、别忽略“预埋深度”:表格里的“预埋套管长度”是指“埋入结构的长度”,若墙面要贴瓷砖(厚度20mm),需额外加20mm长度,避免预埋套管埋短了露不出墙面。
