作为奥凡环保科技的技术员,我在近期人防工程验收中发现三个高频问题:30%的工地穿墙人防电气套管伸出墙面不足20mm,40%的密闭翼环焊接宽度不达标,还有不少项目用错了普通钢管。这些看似细小的错误,轻则导致验收返工,重则影响战时防护性能。
一、穿墙人防电气套管材料选择:拒绝"瘦身"钢管,守住防护底线
很多施工队为节省成本使用壁厚2.0mm的钢管,这在新版规范中**不允许。根据GB50038-2023第7.4.3条强制规定,穿过防护密闭隔墙的电气套管须采用壁厚≥2.5mm的热镀锌钢管,给水套管更是要求≥3mm。我们曾在郑州某项目中发现,使用非标钢管的套管在压力测试时出现变形,*终全部更换造成3万元损失。
密闭翼环是防泄漏的关键,市场上常见的3mm薄钢板翼环根本不达标。正确做法是采用厚度≥5mm、宽度≥50mm的钢板,翼宽要大于等50mm。记住"双面满焊"原则,焊缝高度不能低于3mm,就像给人防电气套管穿上"防护铠甲",这步偷工减料会直接导致毒气渗透风险。
穿墙人防电气套管内径选择有个简单公式:电缆外径+30mm=电气套管直径。比如DN50的电缆需配DN80电气套管,DN150以上可放大一号。特别提醒,备用管须预埋4-6根,管径50-80mm,就像给未来预留"生命线",战时可快速新增管线。
二、穿墙人防电气套管尺寸规范:准确到毫米的安装指南
电气套管墙体预埋:30-50mm的黄金伸出长度
普通墙体电气套管两端伸出墙面50-100mm较合理,其中20mm留给抹灰层,10mm作为误差余量。但临空墙和门框墙有特殊要求,人防电气套管须伸出100mm以上,还要加焊密闭肋。
多根电气套管并行时,间距须≥100mm,否则混凝土难以振捣密实。人防电气套管中心距门框或墙角要保持≥250mm,避开钢筋密集区。有个简单口诀:"两百距墙,一百间距,三十露头",方便工人记忆执行。
电气套管楼板预埋:防水与防护双重标准
普通楼板电气套管上口要高出地面50mm,卫生间等用水区域须抬高到100mm,就像给防水套管戴"防水帽"。顶板电气套管长度计算公式:楼板厚度加上防水及装饰层厚度,密闭肋位置要在浇筑的混凝土中间,不得偏移。
特别注意线盒厚度不能超过板厚的1/3,比如250mm厚的楼板,线盒较多80mm厚。我们曾遇到线盒过厚导致楼板开裂的案例,后期加固花费了数万元,这个教训一定要记牢。
三、穿墙人防电气套管施工工艺:细节决定防护等级
密闭处理是人防工程的灵魂。人防电气套管与电缆间隙要用环氧树脂或油麻沥青填充,长度至少是管径的3倍且不小于100mm。就像给管线"穿密封服",不能有任何缝隙。过线盒须用3mm以上的热镀锌钢板,满焊密封后加盖板,盒内严禁接线。
压力测试是验收关键环节,0.05MPa压力下稳压30分钟,压降超过5%就是不合格。焊缝还要做煤油渗透试验,刷油后30分钟无渗漏才算过关。记住"三查原则":查壁厚、查焊缝、查伸出长度,这是我们奥凡环保技术员总结的验收秘诀。
备用管安装有讲究,两端要套丝封堵,与门框墙钢筋焊牢。千万别省略这步,战时临时开孔会破坏整体防护。我们建议在人防电气套管上挂牌标记"战时备用",避免后期被误割。

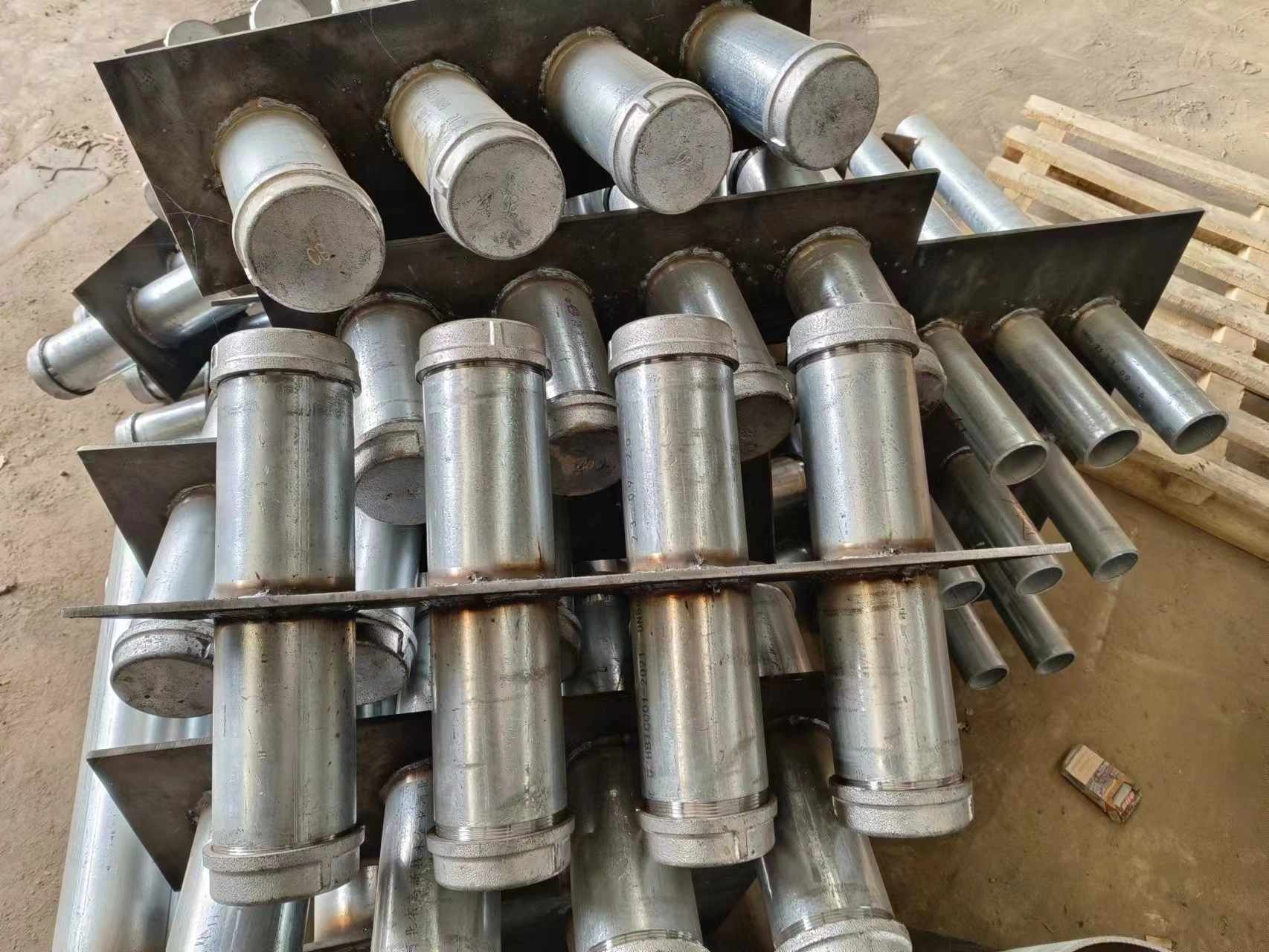

备用穿墙人防电气套管图片
四、穿墙人防电气套管新旧规范对比与常见错误
GB50038-2023版比2005版更严格:密闭翼环厚度从3mm提高到5mm,人防电气套管伸出长度增加了50mm。很多工地还在用旧标准施工,这是验收通不过的主要原因。
比较容易犯的三个错误:①用PVC管代替热镀锌钢管,直接违反强规;②翼环只焊单面,存在渗漏风险;③备用管数量不足,*少要4根。这些问题在我们的项目巡检中发现率高达60%,整改成本平均每处2000元。
五、穿墙人防电气套管规范溯源与价值总结
掌握这些规范不仅能确保验收一次通过,更能保障战时防护功能。按标准施工的项目,后期维护成本可降低40%以上。记住:人防工程无小事,一管一孔皆防护。作为奥凡环保科技的技术团队,我们随时提供免费技术咨询,让每一个人防工程都经得起时间和战争的考验。
