人防电气组合套管5大核心细节：材质/密闭肋/安装要点详解

“人防工程里,电气组合套管到底该怎么选、怎么装?”这是许多工程方和施工团队在面对人防项目时*头疼的问题。电气套管如同“血管”般贯穿墙体,承担着电缆穿墙防护的核心任务。一旦细节疏漏,轻则导致战时断电、通信中断,重则引发毒气渗透等灾难性后果。作为奥凡环保科技的技术员,我结合10年工程经验与*新行业规范,拆解人防电气组合套管的5个核心细节,帮你避开90%的常见错误。

一、人防电气组合套管材质选择:Q235碳钢是底线,镀锌层厚度决定寿命

人防电气组合套管的核心材质*须为Q235碳钢或是镀锌钢,这是《人防工程施工及验收规范》的硬性要求。但市场上仍有企业用普通钢板冒充,导致人防电气组合易锈蚀、变形。
人防电气组合关键指标:

钢板厚度≥3mm(密闭肋需≥5mm);

镀锌层需采用热镀锌工艺,厚度≥80μm(冷镀锌易脱落,寿命缩短50%以上);

钢管壁厚≥2.5mm(若用于消防线路,需升级为阻燃型镀锌钢管)。

二、人防电气组合套管密闭肋设计:防毒气渗透的“隐形盾牌”

人防电气组合套管密闭肋是人防套管的核心功能件,其作用是阻断毒气或是液体沿管壁渗透。但90%的施工方会忽略以下细节:

1. 密闭肋结构要求:

人防电气组合套管密闭肋需与套管双面满焊,焊缝高度≥5mm,且与墙体钢筋绑扎固定;

2. 密闭肋尺寸标准:

人防电气组合套管密闭肋宽度需超出电气套管外径100mm,厚度≥10mm(电缆套管可放宽至5mm);

3. 人防电气套管防冲击波设计:

若人防电气组合套管穿越两个人防区,两侧均需加装密闭肋+防爆挡板(挡板厚度≥12mm)。

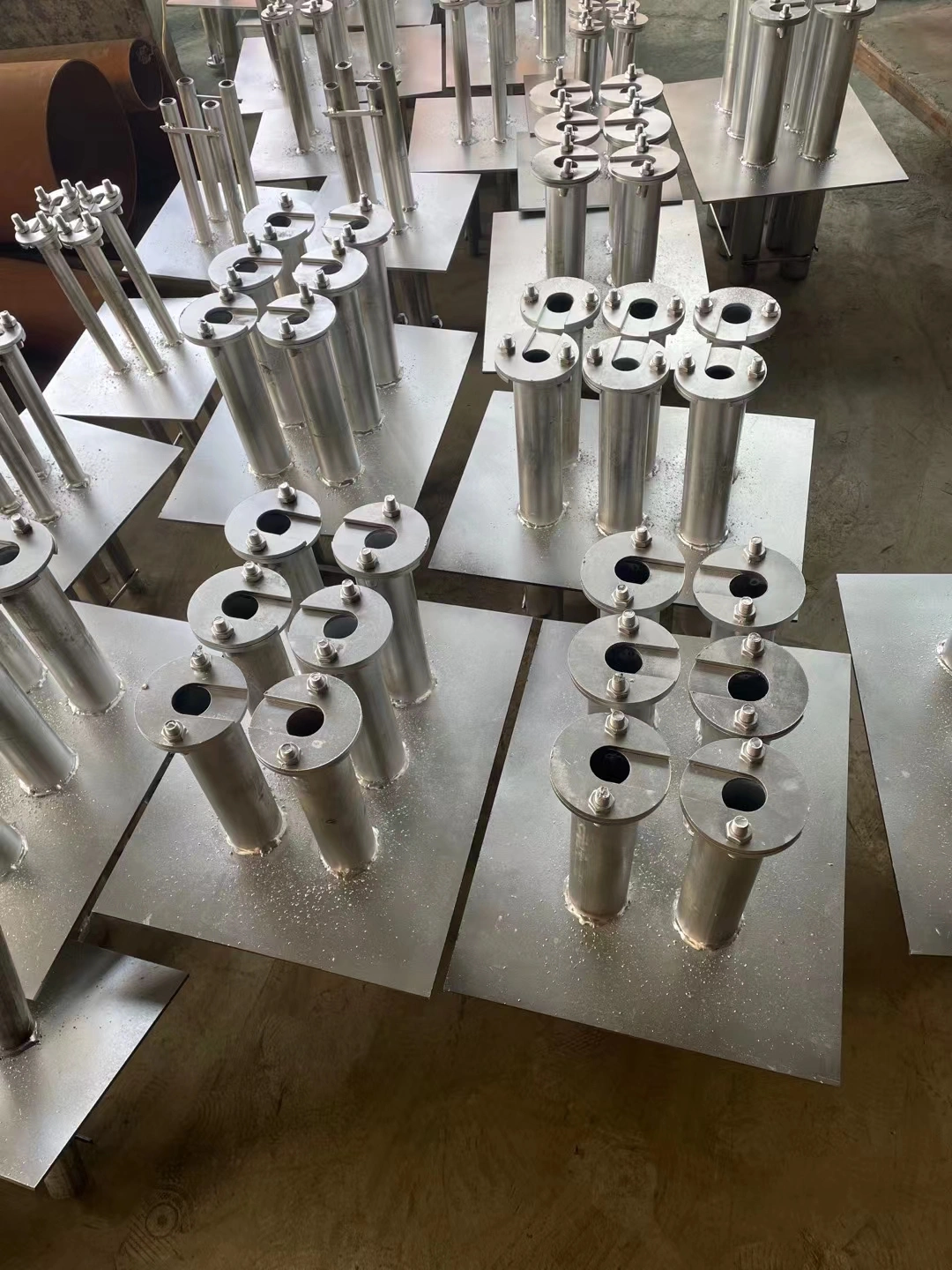

双侧加防爆挡板的人防电气组合套管图片

三、人防电气组合套管安装定位:偏差1mm,效果差10倍

人防电气组合套管安装的精度直接影响人防工程的密闭性。根据《07FD02图集》,需严格遵循以下步骤:

1. 人防电气组合套管定位放线:

用激光水平仪确定电气套管中心线,偏差≤3mm;

2. 人防电气组合套管固定方式:

·混凝土墙:采用焊接固定,焊点间距≤200mm;

·砖墙:用M12膨胀螺栓固定,螺栓深度≥80mm;

3. 人防电气组合套管伸出长度:

· 电管:伸出墙面≥50mm;

· 水管:伸出墙面≥40mm;

· 风管:伸出墙面≥100mm。

四、人防电气组合套管密封处理:防火水泥砂浆≠随便填

人防电气组合套管与墙体间的缝隙是毒气渗透的“高危通道”。正确密封需做到:

1. 缝隙清理:

用高压气枪吹净杂物,确保无浮尘;

2. 密封材料选择:

· 缝隙≤10mm:用1:2防火水泥砂浆填充;

· 缝隙>10mm:先加装Φ6钢筋网片,再分层填充砂浆;

3. 养护时间:

填充后需覆盖湿麻袋养护72小时,避免开裂。

选对人防电气组合套管,省下百万维修费

人防电气组合套管的材质、密闭肋、安装精度、密封工艺和验收标准,每一个细节都关乎工程安全。奥凡环保科技提供免费人防电气组合选型咨询+定制化安装方案,已服务200+人防项目,0质量事故。
