人防工程施工中,不少团队常把电气组合套管当成普通穿线管对待,却不知这一疏忽会直接导致验收失败,甚至影响战时防护效能。电气组合套管绝非简单的 “线路通道”,而是人防工程抵御冲击波、阻隔毒剂、保障线路安全的核心组件,其安装位置与施工质量,是决定工程防护水平的关键一环。根据《人民防空地下室设计规范》GB50038-2005,需在以下4类关键区域强制安装,搭配防爆施工全流程技巧,帮你避开 90% 的认知误区与操作漏洞,确保工程符合人防规范。
一、电气组合套管需装在哪?
1. 防护密闭隔墙/临空墙
所有穿越外墙、临空墙、防护单元隔墙的电缆管线需预埋热镀锌钢管(壁厚≥2.5mm),两端加装3-10mm厚抗力片。
电缆穿墙短管需伸出墙面30-50mm,形成"双保险"密封结构。
2. 防护密闭门门框墙
出入口门框墙需预埋4-6根备用管(管径50-80mm),采用"梅花形"布管设计。
战时通风管预埋需随结构施工同步完成,避免后期开洞破坏防护结构。
3. 密闭隔墙区域
弱电线路穿墙需采用管径≤25mm的密闭盒,单管穿线数量严格控制在4根以内。
防爆地漏安装需预留50mm建筑后浇层,防止战时冲击波导致管路断裂。
4. 顶板穿越区域
电缆桥架穿越临空墙时需改穿管设,遵循"一缆一管"原则。
电气组合套管长度需与楼板厚度匹配,两端超出台面50-100mm,便于密封处理。

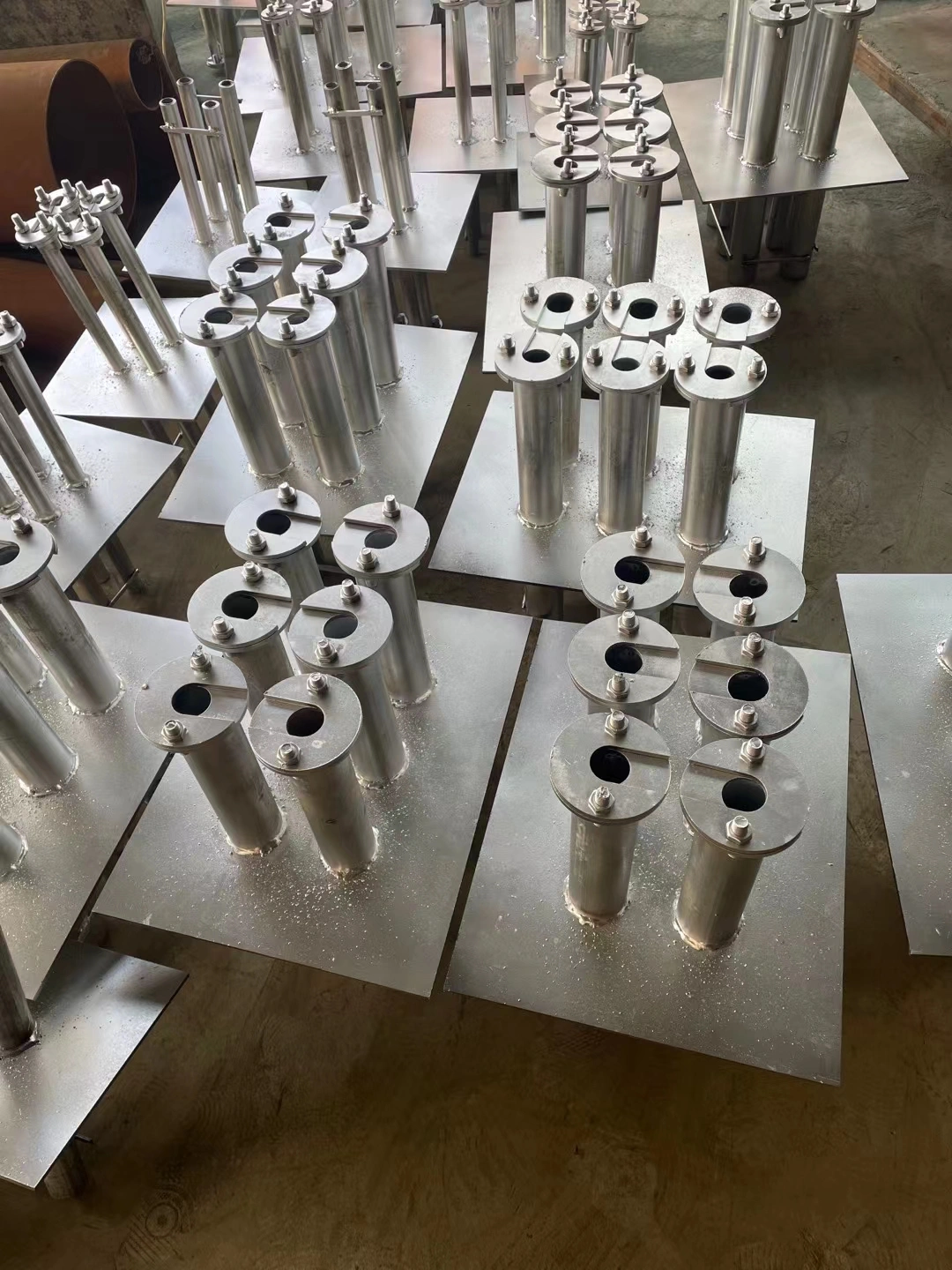

双侧抗力片密闭电气组合套管图片
二、防爆施工技巧
抗力片焊接需采用双面满焊工艺,焊缝高度≥3mm。广州某项目采用激光焊接技术,焊缝抗剪强度达350MPa。
密闭填料选用环氧脂+密闭防火胶泥组合,战时可在30分钟内完成封堵转换。
电气组合套管预埋前需进行三维激光扫描定位,精度误差控制在±2mm以内。
电气组合套管的选择与施工,需严格遵循《人民防空工程设计规范》GB 50038和《防空地下室电气设备安装》07FD02等标准图集的要求。
正确的选型、准确的预埋和规范的密封封堵,共同构成了人防工程电气防护安全的铁壁铜墙。忽视任何一点,都可能让昂贵的防护设施在战时失效。
