不少施工队朋友跟我吐槽:“人防工程里电气组合套管装了不少,可验收时总因漏水漏气、装错位置被卡,返工一次少则几万,多则几十万!” 其实问题根源很简单 —— 没抓准需装电气组合套管的核心部位,也没掌握科学的防漏气工艺。作为奥凡环保科技参与过 100 + 人防项目的技术员,今天就把 “3 大关键部位 + 防漏气 4 步法” 说透,帮你一次避开 90% 的验收坑。
一、这 3 个部位,少装一个都过不了验收
1. 防护密闭墙:**道 “防波防毒墙”,套管是 “防护关口”
防护密闭墙是人防工程的 “大门”,直接挡冲击波和毒剂,这里的电气组合套管绝不能用普通 PVC 管或薄壁钢管!需选热镀锌碳钢套管,壁厚至少 3mm,还要焊 5mm 厚的密闭肋 —— 而且得双面满焊,和墙体钢筋绑牢,形成整体防护。之前有个项目图省事用 PVC 管,模拟冲击测试时直接裂了 3 个缝,毒剂 “漏” 进去,直接判定不合格,光返工就花了 20 多万。规范里写得很清楚:这里的电气组合套管两端要伸出墙面 50mm 以上,后期穿电缆后,缝隙还得用防火密封胶填实,一点不能马虎。
2. 临空墙:直接 “迎爆” 的墙,套管要 “抗揍”
临空墙是直接对着爆炸方向的墙,冲击力较强,电气组合套管得加 “强化 buff”。直径超过 50mm 的电气组合套管,需额外加加强筋,密闭肋宽度得扩到 100mm,焊接后还得做探伤检测 —— 确保没有虚焊、砂眼。
3. 滤毒室隔墙:防毒 “关键屏障”,套管要 “严丝合缝”
滤毒室是处理新鲜空气的地方,隔墙套管要是漏气,毒剂就会跟着空气进室内,等于白装滤毒设备。这里的电气组合套管除了和防护密闭墙一样要热镀锌、焊密闭肋,还得加个 “双保险”—— 两端装防爆波活门,穿电缆后缝隙用 “油麻 + 沥青” 分层填,*外层再封防火泥。有次帮客户排查漏气问题,发现是滤毒室套管只用了单层密封胶,稳压测试 30 分钟就掉压,后来按 “分层填塞” 重做,一次就过了。
二、防漏气 4 步法,简单易操作还合规
1. 选对材料,从源头堵漏洞
别信 “PVC 管能省成本” 的假话!人防电气组合套管需用符合 GB/T 3091 标准的热镀锌管,普通环境能用 30 年,潮湿区域(比如地下车库)得选热镀锌管,防止生锈穿孔。奥凡给客户配的电气组合套管每根都测壁厚和防腐层,拿到手就能用,不用再二次检测。
2. 预埋时 “盯紧” 这 2 个细节
预埋时别光靠工人经验,用激光投线仪定位,中心偏差控制在 2mm 内;电气组合套管和钢筋绑的时候,要垫 5mm 厚的垫块,避免贴紧模板导致后期漏浆。
3. 密封要 “分层来”,别图快
电缆穿管后,先填一层油麻(要填实,别留空隙),再浇一层沥青,冷却后缠 2 圈防水胶带,*后用防火密封胶封平。这里要注意:密封胶得选耐高温的,不然夏天暴晒后会开裂。奥凡给客户配的密封胶,专门做过 - 30℃到 80℃的耐候测试,用个十几年都没问题。
4. 验收前先做 “自测”
别等监理来测才发现问题!自己先做 2 个测试:一是气压测试,电气组合套管两端堵死,通 0.05MPa 的压缩空气,30 分钟压降不超过 5% 就算合格;二是闭水测试,尤其是穿顶板的电气组合套管,泡 24 小时没渗水就没问题。按这个方法自测,我们客户的验收通过率基本是 ****。

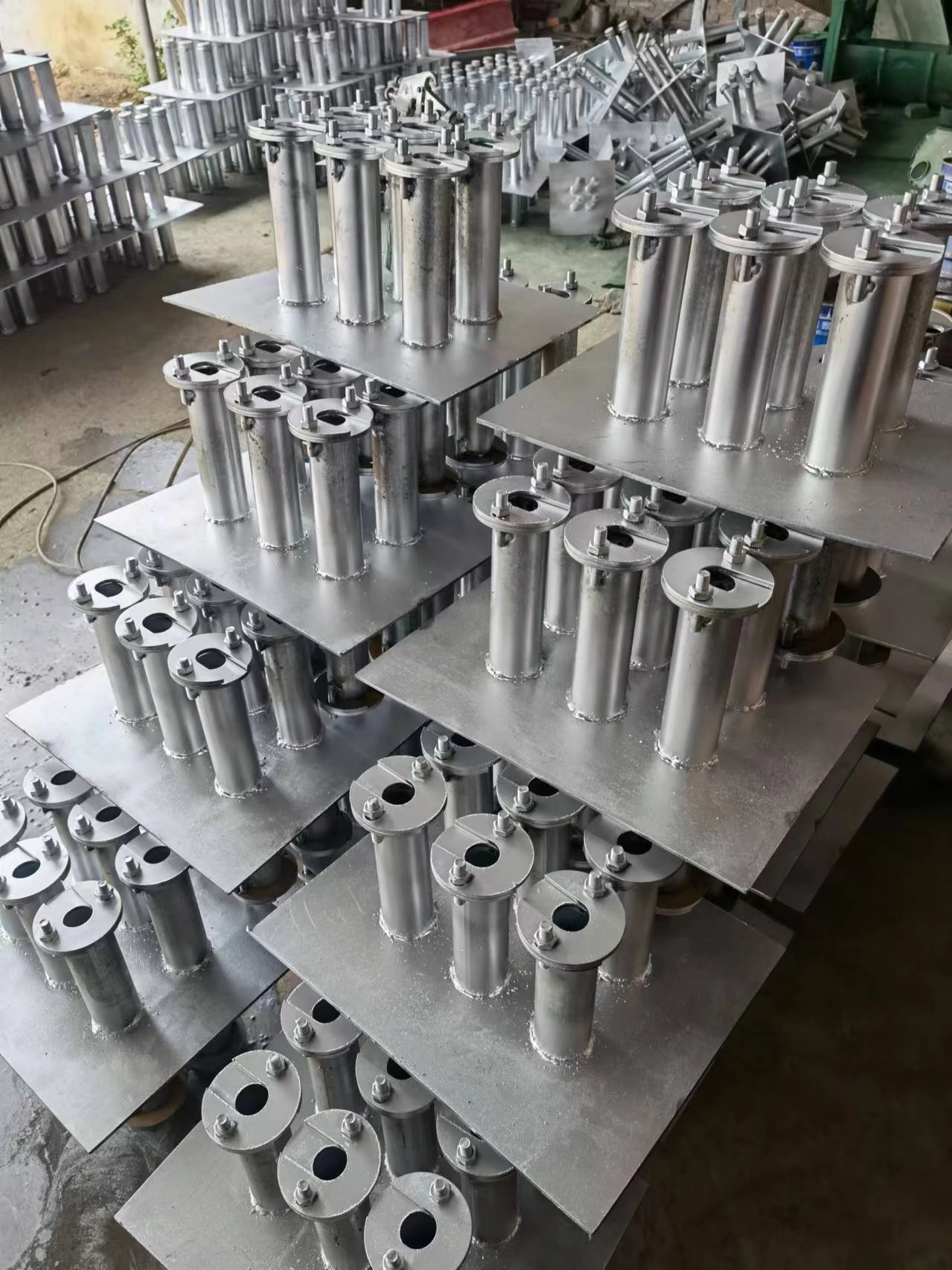

电气组合套管图片-奥凡环保
三、选对方案,少走弯路省成本
其实人防电气组合套管安装没那么复杂,关键是抓准 3 大关键部位,按防漏气 4 步法来做。奥凡环保科技不只是卖电气组合套管,还能派技术员到现场指导预埋、密封,帮你提前排查问题。
人防工程讲究 “平战结合”,现在把电气组合套管装对、防漏气做好,既是为了顺利验收,更是为了战时能真正发挥防护作用。要是你拿不准某个部位该不该装电气组合套管,或者担心密封不到位,随时找我们,免费给你出方案。
