在人防工程中,电气系统的持续运转直接关系到战时人员安全与指挥通信畅通。而电气组合套管作为管线穿越结构的关键组件,就像隐形的守护者,在冲击波、毒气等**环境下为线路保驾护航。
一、防护密闭墙体:电气安全的**道屏障
防护密闭墙体是人防工程抵御外部冲击的核心结构,电气管线穿越这些墙体时须通过组合套管形成严密防护。根据《人民防空地下室设计规范》要求,所有穿过外墙、临空墙、防护单元隔墙的电缆管线,都需采用壁厚不小于 2.5mm 的热镀锌钢管制作电气组合套管。这种材质选择绝非偶然 —— 热镀锌层能有效抵抗地下潮湿环境的腐蚀,而足够的壁厚则确保在冲击波作用下不会变形破裂。
在安装过程中,电气组合套管的 "密闭肋" 工艺堪称关键。这个位于墙体中部的环形钢板须与电气组合套管满焊连接,焊缝要饱满均匀,同时与周围结构钢筋焊牢固定。形象地说,密闭肋就像给墙体穿上了 "防护铠甲",既能分散冲击力,又能阻止有毒气体通过管线缝隙渗入。施工时常见的错误是将密闭肋仅点焊固定,这在战时可能成为致命漏洞。奥凡环保科技的技术团队在验收中发现,采用双面满焊工艺的电气组合套管,其防护性能比普通焊接提升 30% 以上。

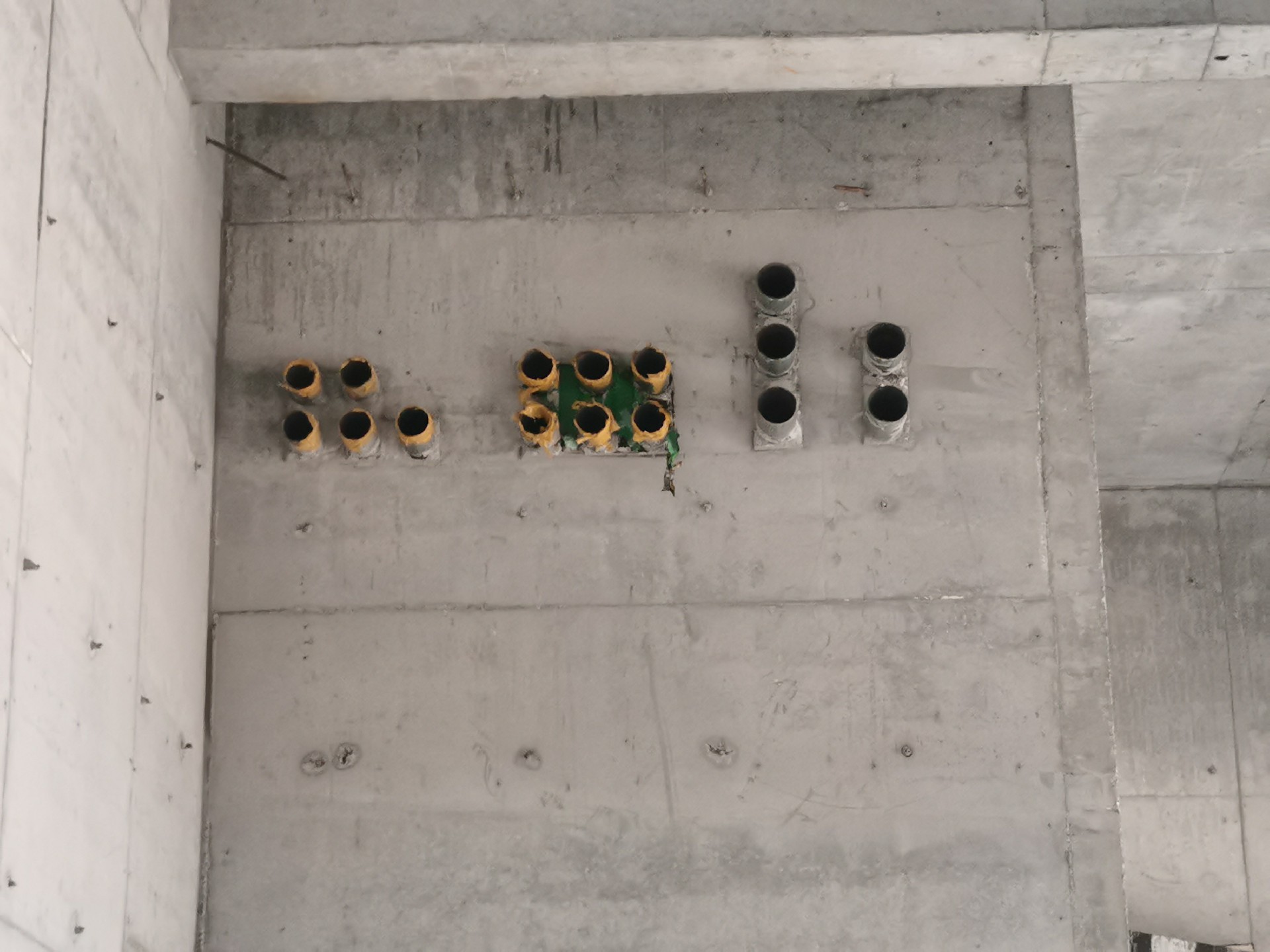

防护密闭墙预埋电气组合套管图片
二、出入口与连通口:通道安全的隐形关卡
人防工程的出入口和连通口是人员进出的关键通道,也是防护的薄弱环节。这些位置的防护密闭门、密闭门门框墙上,须预埋 4-6 根备用电气组合套管,管径通常选择 50-80mm,同样采用热镀锌钢管材质。这些备用管平时可能看似闲置,实则是战时临时布线的 "生命通道"。
安装时要特别注意电气组合套管两端需高出墙面完成面 50mm,就像给管线加了 "防水檐",避免积水顺着管壁渗入结构内部。管口还需做临时封堵,防止施工阶段杂物进入。某住宅小区人防工程曾因忽略这一细节,导致混凝土浇筑时水泥浆堵塞电气组合套管,后期疏通花费了数万元整改费用。奥凡科技建议在电气组合套管两端加装可拆卸的防护盖,既方便检查又能有效保护管口。
对于战时通道的密闭门,规范要求预留 6 根 DN50 穿线管,这些电气组合套管的位置要避开门扇开启范围,确保不会影响门体密闭性能。施工前对照土建图纸核对门框尺寸,往往能避免后期返工。
人防连通口预留电气套管图片
三、防爆波电缆井:线路进出的安全中转站
室外电缆进入人防工程前,须经过防爆波电缆井的 "安检"。这个紧靠外墙外侧设置的特殊结构,是电气线路的**道减压防线。电缆井内的电气组合套管不仅要满足数量要求,还应预留 4-6 根备用管,为后期线路扩展留有余地。
人防电气组合套管安装要确保轴线与墙面垂直,就像给电缆 "立正敬礼",这样才能确保冲击波来临时受力均匀。管口伸出墙面 30-50mm 的长度设计,既能方便线缆穿设,又能通过弯折缓冲冲击波压力。某地下指挥所项目中,因电气组合套管倾斜安装导致战时模拟试验中出现局部渗漏,后来采用奥凡科技的可调式固定支架才彻底解决问题。
人防套管的选择与验收要点
合格的电气组合套管须同时满足防护性和密闭性双重要求。材质上应选用 Q235-A 钢材制作,热镀锌层厚度不小于 85μm;密闭肋厚度需达到 4mm,翼高 30-50mm。验收时可重点检查:电气组合套管壁厚是否达标、密闭肋焊接是否饱满、固定是否牢固、管口封堵是否严密这四项指标。
从长远来看,正确选用和安装电气组合套管,不仅能确保人防工程通过验收,更能在关键时刻保障电气系统**运行。奥凡环保科技的定制化电气组合套管解决方案,通过优化密闭结构设计,可使安装效率提升 20%,后期维护成本降低 15%。记住,每一个看似普通的电气组合套管,都是人防工程不可或缺的 "安全密码"。
