电气组合套管人防墙身4大*选位置？ 防爆密闭关键点揭秘

电缆只要穿过这 4 面"人防生命墙",就须预埋电气组合套管,位置错一个,验收亮红牌!下面用 2025 新规+现场实拍,带你锁定防爆密闭关键点,一次通过不返工。

一、人防墙身 4 大*选位置:避开这些 “假位置” 才合规

1. 防护单元隔墙:人防分区的 “电力分界线”

防护单元隔墙是分隔不同人防区域的核心墙体,一旦战时某区域受损,需通过电气组合套管确保另一区域电气系统独立运行。根据《人民防空地下室设计规范》GB50038-2005,每道防护单元隔墙须预埋至少 2 组电气组合套管(每组含强电、弱电电气组合套管各 1 根),管径不小于 DN50。

有些供应商称 “防护单元隔墙可少装电气组合套管,后期开孔补装”—— 这是错误的!后期开孔会破坏墙体防护结构,无法抵御冲击波,验收*不过关。奥凡科技在服务某地下指挥所项目时,就曾阻止过这种违规操作,帮客户避免返工损失。

2. 临空墙:直面冲击波的 “**道电力防线”

临空墙直接承受室外冲击波,是人防工程的 “外墙屏障”,电气管线穿越此处须用加厚型组合套管。规范要求:临空墙电气组合套管需采用壁厚≥3mm 的热镀锌钢管,且须带双层密闭肋(普通墙身仅需单层),密闭肋厚度≥4mm。

部分施工队用壁厚 2mm 的薄壁电气组合套管代替 —— 奥凡技术员在验收中发现,这种电气组合套管在模拟冲击波测试中会直接变形,根本无法防护,属于典型的 “虚假合规”。

3. 密闭隔墙:防毒防烟的 “电力密封门”

密闭隔墙用于阻挡毒气、烟雾扩散,电气组合套管安装需保障 “零缝隙”。*选要求:电气组合套管与墙体之间需用微膨胀混凝土浇筑,管口内侧需加装橡胶密封圈,且电气组合套管两端需高出墙面 60mm(普通墙身仅需 50mm),防止积水渗入。

有人说 “密闭隔墙电气组合套管不用密封圈,打玻璃胶就行”—— 这是虚假操作!玻璃胶在战时高温或毒气侵蚀下会失效,须用人防专用耐老化橡胶圈(奥凡电气组合套管配套的密封圈可耐 - 30℃至 80℃环境)。

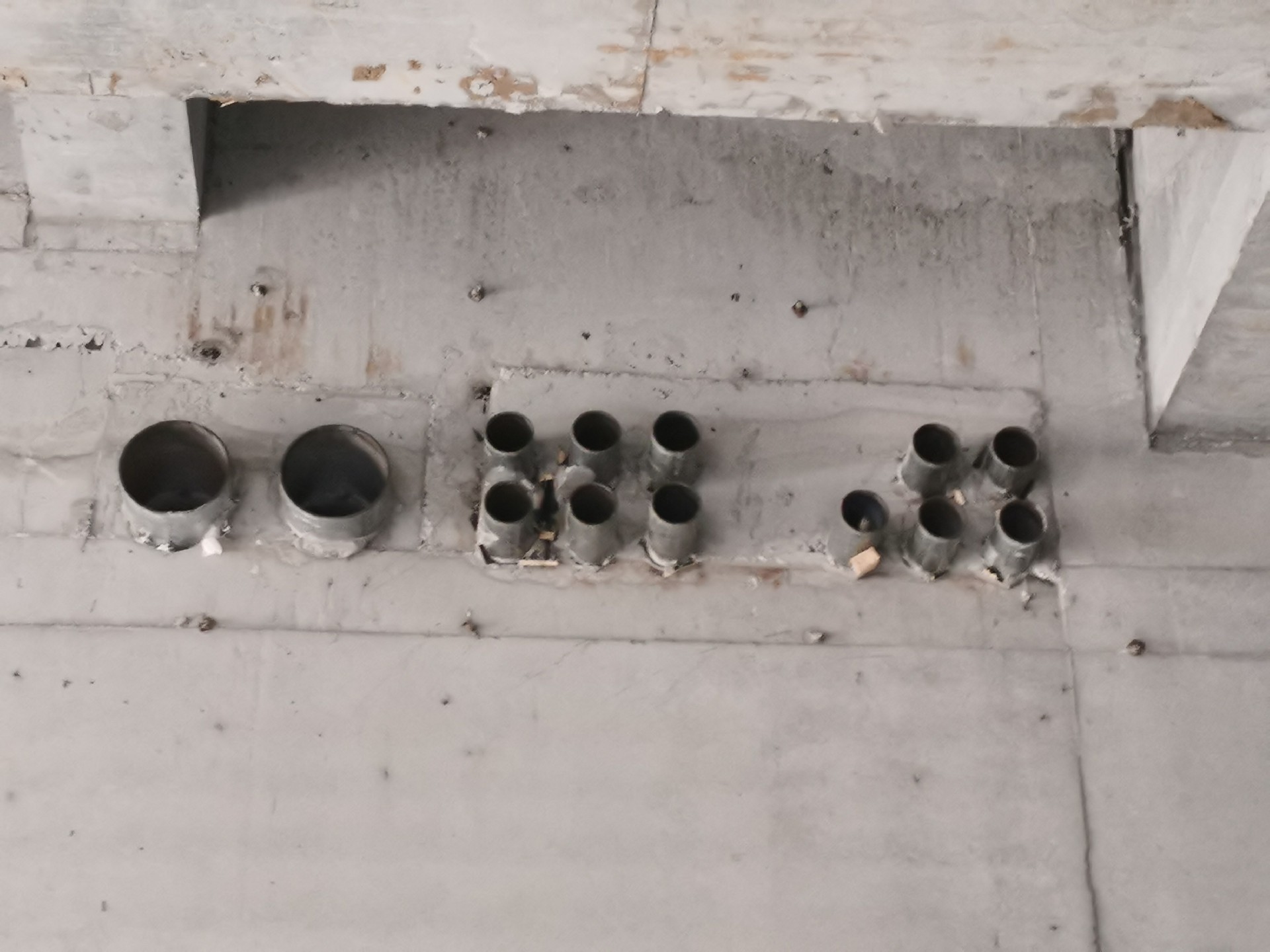

密闭隔墙用电气组合套管图片

4. 外墙转角处:易被忽略的 “电力衔接点”

人防外墙转角处因结构特殊,常被施工队遗忘装电气组合套管,但此处是室外电缆进入室内的关键衔接点。规范明确:外墙转角 1.5 米范围内须预埋 1 组备用电气组合套管,用于战时临时增加线路(如应急照明、通信线路)。

二、防爆密闭 3 大关键点:这些 “细节” 决定防护效果

1. 材质选择:不是所有热镀锌管都合格

防爆密闭的基础是材质,合格的电气组合套管需满足:① 钢管材质为 Q235-A(可提供材质证明书);② 热镀锌层厚度≥85μm(用测厚仪可检测);③ 密闭肋为一体成型(焊接式密闭肋易开裂,属于虚假工艺)。

奥凡科技的电气组合套管均经过镀锌层检测,每批产品附带检测报告,避免 “假镀锌管” 以次充好。

2. 焊接工艺:满焊 vs 点焊,防护天差地别

密闭肋与电气组合套管的焊接是防爆关键,规范要求须双面满焊,焊缝高度≥电气组合套管壁厚,且无气孔、夹渣。有些施工队图省事用点焊 —— 奥凡技术员曾拆解过点焊电气组合套管,发现焊缝仅覆盖 1/3 面积,战时毒气会从缝隙渗入,完全不达标。

3. 封堵处理:临时封堵≠**封堵

施工阶段需对电气组合套管做临时封堵(防止水泥浆进入),但很多人误将临时封堵当**封堵。正确做法:临时封堵用泡沫板 + 胶带,竣工前需更换为人防专用防火封堵材料(如膨胀防火密封胶),且封堵深度≥100mm,确保防毒防火。

三、选对电气组合套管 + 装对位置:奥凡的 “验收保障方案”

很多客户担心 “选对位置但电气组合套管质量差”,奥凡环保科技提供 “定制化电气组合套管 + 现场指导” 服务:① 根据墙身类型(临空墙 / 密闭墙等)定制电气组合套管参数;② 技术员上门指导安装,避免装错位置;③ 提供验收技术支持,确保一次通过。
