电气套管是什么样的？别瞎买！3 类常用款式 + 4 个好坏判断点，新手也会选

**次做人防地下室穿线,看到"电气套管"就懵?别急着下单,选错款式=验收不过+返工砸墙,奥凡环保科技用一张图+4个动作教会你。

一、电气套管到底长啥样?先记住 3 个“一定”

1、一定是热镀锌钢管

银白偏亮、刮一下不起皮,和普通 PVC 一比重量差 3 倍。

2、一定带“密闭肋”

像“飞碟”一样焊在管中央,厚度 ≥ 3 mm,防止冲击波沿管壁渗透。

3、两端一定出墙 5 cm- 10 cm

方便后期做防爆胶泥封堵,太短=质检直接扣分,太长=模板难合拢。

一句话:热镀锌钢管+密闭肋+(可选)抗力片,银白色、手感扎实,两端伸出墙面5cm-10cm左右。和普通PVC线管完全不同,别拿混了。

二、3类常用款式,照墙型挑就不会错(手机拍照保存,采购直接甩给商家)

款式	实物照片一句话描述	使用墙体	预算参考(元/根)	新手陷阱	图片展示

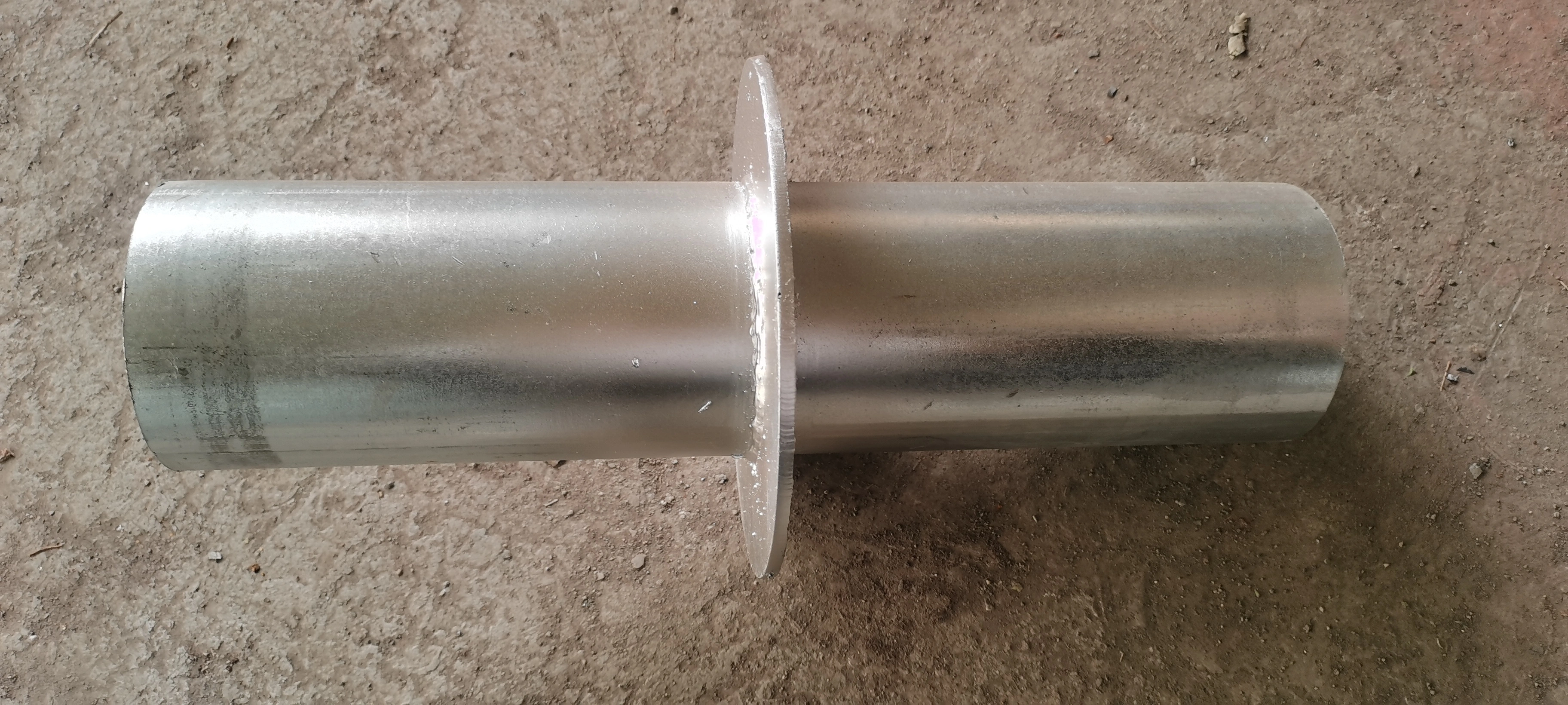

①普通密闭型电气套管	单根 DN50 × 300 mm,中间一片翼环	单元隔墙、清洁区隔墙	28–35	误用在临空墙,验收现场被撕 3 次	普通密闭型电气套管图片

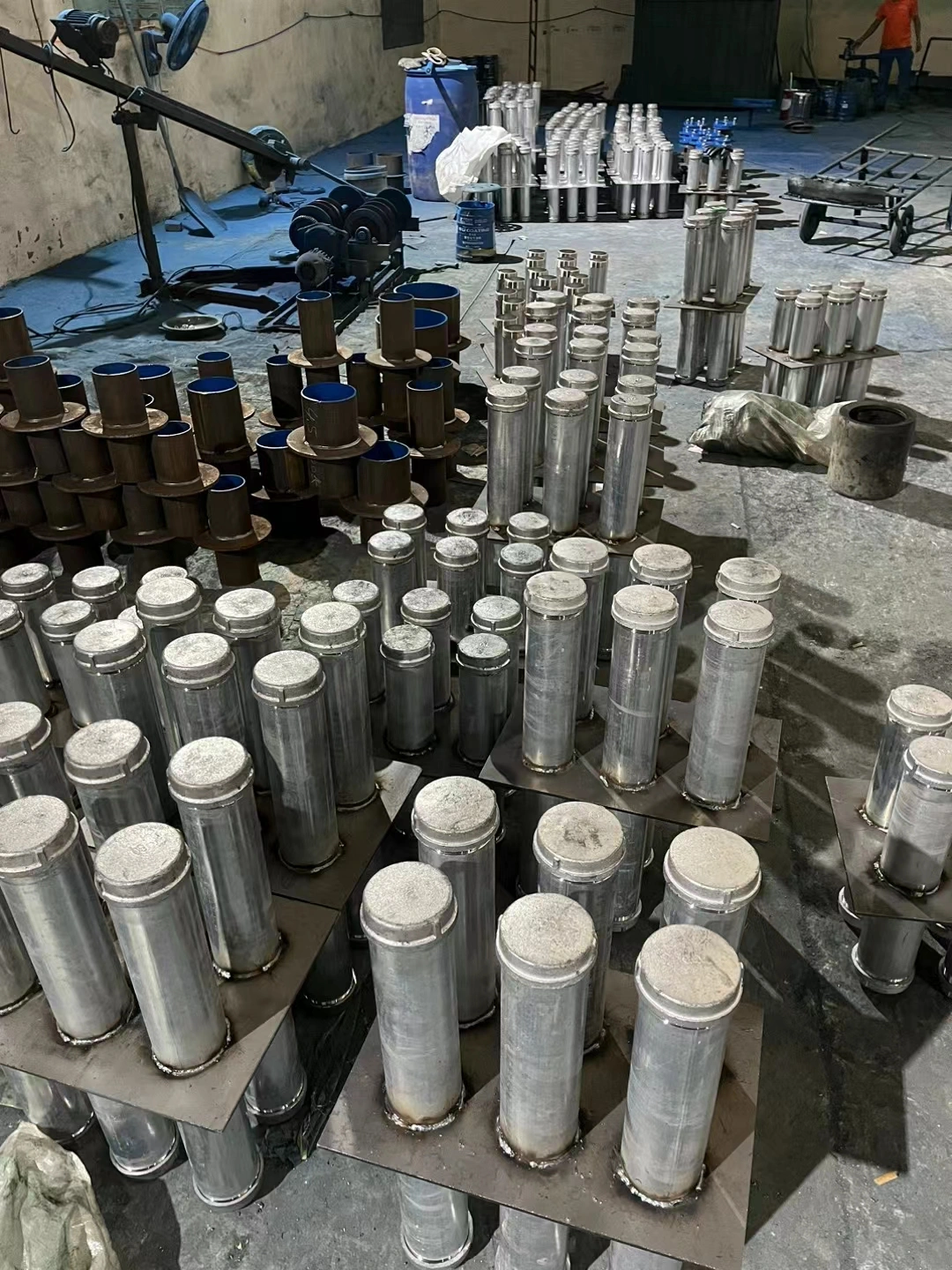

②丝帽备用型电气套管	4 根或是6根 DN50- DN80 并排焊在 3-10 mm 钢板上,两端内丝帽	人防门上方 30cm 处	110–140	漏埋 1 根,战时增容只能走明线	丝帽备用型电气套管图片

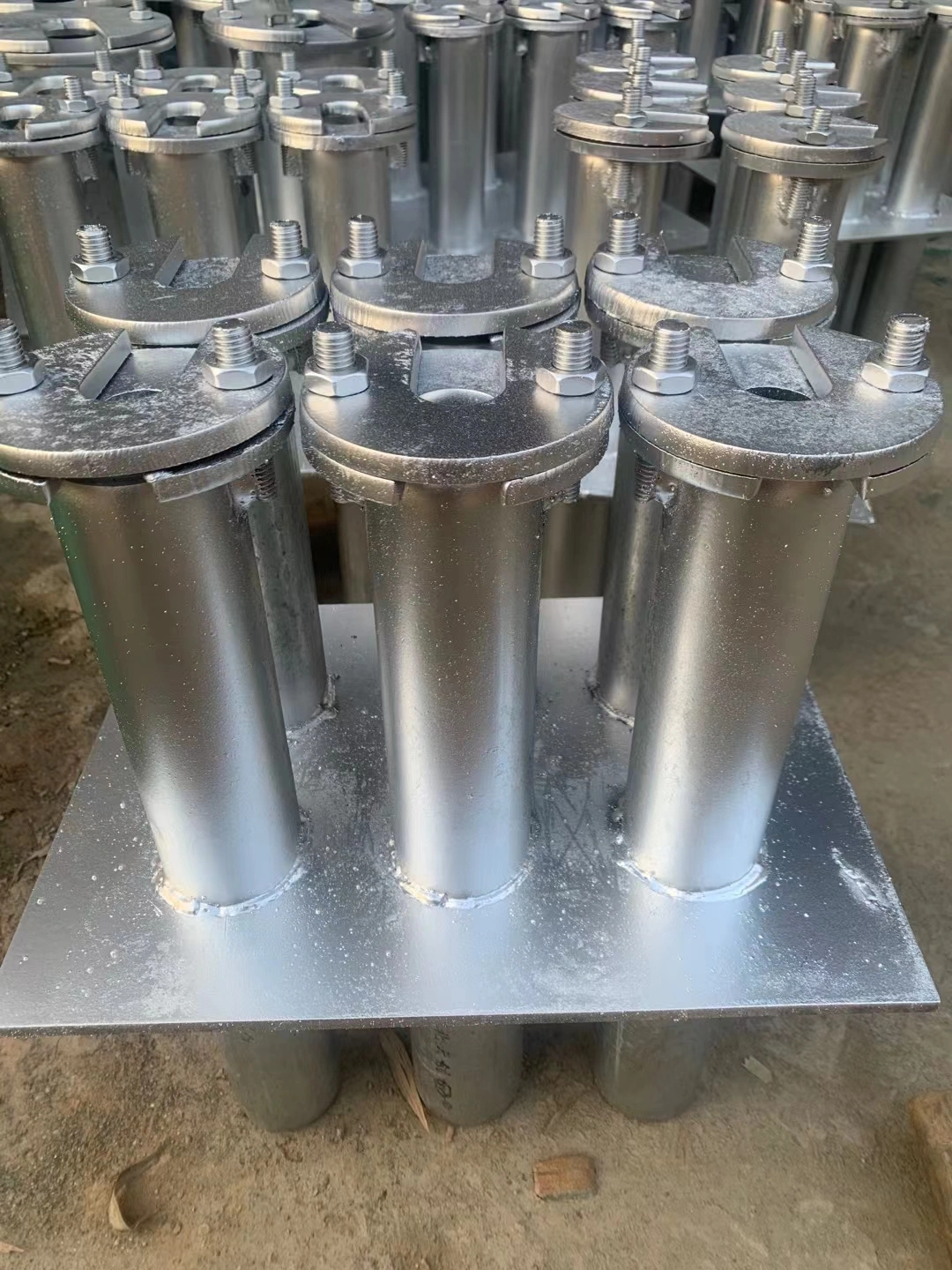

③抗力片型电气套管	管两端焊 “U” 型 3 -10 mm 镀锌抗力片,配 4 颗 8.8 级螺栓	临空墙、防护外墙	55–70	抗力片装反,冲击波掀盖把隔壁管崩断	抗力片型电气套管图片

小提示:桥架集中穿墙就选“排管式抗力片型”,一次可过 9 根电缆,省 60% 模板开孔时间。

三、好坏判断4步走,现场实操(包里带 3 样小工具) ,30秒筛掉劣质管

1、卡壁厚  —— 数显游标卡尺

国标:DN32 及以下 ≥ 2.5 mm;DN40 及以上 ≥ 3.0 mm。低于 2.7 mm 的 DN50 管,按压即瘪,直接退货。

2、刮镀锌  —— 钥匙 + 纸巾

冷镀管刮 3 下就出现灰黑基材,热镀管仅留浅痕,纸巾擦拭仍发亮。

3、称重量  —— 50KG 小秤

DN50 × 300 mm 样本低于 1.2 kg,证明壁厚缩水或长度不足,奥凡同款 1.35 kg 才敢出厂。

4、看焊缝  —— 手机手电斜照

翼环、抗力片须双面满焊,不得有点焊、虚焊;焊缝高度用焊检尺量,< 3 mm 直接打回。

四、现场 5 分钟验收模板(复制即用)

1. 清点型号 → 2. 抽检 10% 称重量 → 3. 抽检 5% 剖开看壁厚 → 4. 填写《电气套管进场验收单》拍照存档 → 5. 不合格批次 24 h 内退场。

五、新手下单口诀

"隔墙用普通,临空上抗力,门上留备用,桥架用排管;壁厚镀锌先验收,再让混凝土进场。"背下来,监理都夸你是内行。

选电气套管=选安全阀,款式对、质量好,才能一次验收通过,省下砸墙返工的万元冤枉钱。奥凡环保科技坚持国标热镀锌+激光满焊,出厂附镀锌检测报告,让人防地下室真正"战时管用,平时省心"。

六、常见疑问现场答疑

Q1:PVC 管外壁再加钢护套能蒙混过关吗?

→ 不行,GB50038-2005 明文规定“人防区禁用塑料管”,质检站 X 光拍片立马现形。

Q2:现场已经浇筑才发现管壁薄,怎么办?

→ 只有两条路:1 砸墙更换;2 出具“设计变更”降级使用区域,但临空墙绝不能降级,砸墙是**解。

Q3:热镀锌和冷镀锌价差多少?

→ 同样 DN50 × 300 mm,热镀 35 元/根,冷镀 22 元/根,返工成本却 ≥ 300 元/根,自己算。

七、奥凡环保科技坚持:

- 国标 Q235B 热镀锌带钢,锌层 60–80 μm

- 激光切割 + 机器人双面满焊,焊缝一次性合格 ≥ 98%

> 把这篇文章甩进采购群,让同事也避开“非标坑”,工地早一天验收,你也能早一天回家!
