人防地下室穿线用电气套管是什么样的？4 类典型样式 ，选错返工费钱又耗时

预埋电气套管选型错误,主体结束后,管线无法穿入、密闭失效,只能砸墙重来。返工直接损失可达预算的20%。人防地下室电气套管,承担防爆波冲击、防毒气渗透、防潮密闭三重使命。

一、热镀锌钢管:人防穿墙电气套管基础款

热镀锌钢管是人防工程电气套管**管材。

银灰色镀锌层均匀光亮。电气套管管壁厚度不小于3.0mm,远超普通电线管。切割端口平整无毛刺。

电缆穿越人防外墙、临空墙、防护密闭隔墙时一定选用镀锌人防电气套管。

预埋时两端伸出墙面50mm-100mm。管口临时封堵防止堵塞。

镀锌层破损处及时防腐。焊接部位双面防腐处理。

二、防护密闭肋套管:结构抗爆关键

防护密闭肋套管是电气套管特殊防护结构。

钢管中部焊接环形密闭肋。肋板宽度≥50mm、厚度≥3-10mm。双面满焊确保无漏点。

密闭肋将冲击波应力扩散至墙体。避免钢管在爆炸压力下被拔出。

电气套管长度=墙厚+100mm。两端各超出抹灰面50mm。

肋板与电气套管垂直度偏差≤2mm。中心线与电气套管轴线重合。

三、人防备用预埋电气套管:未雨绸缪的智慧

防护密闭门框墙上预埋4-6根50-80mm热镀锌钢管。管束排列整齐间距均匀。平时封堵战时穿线。

预留战时通信、报警线路通道。避免后期开墙破坏防护结构。

07FD02图集明确规定预埋位置。管口标识清晰便于识别。

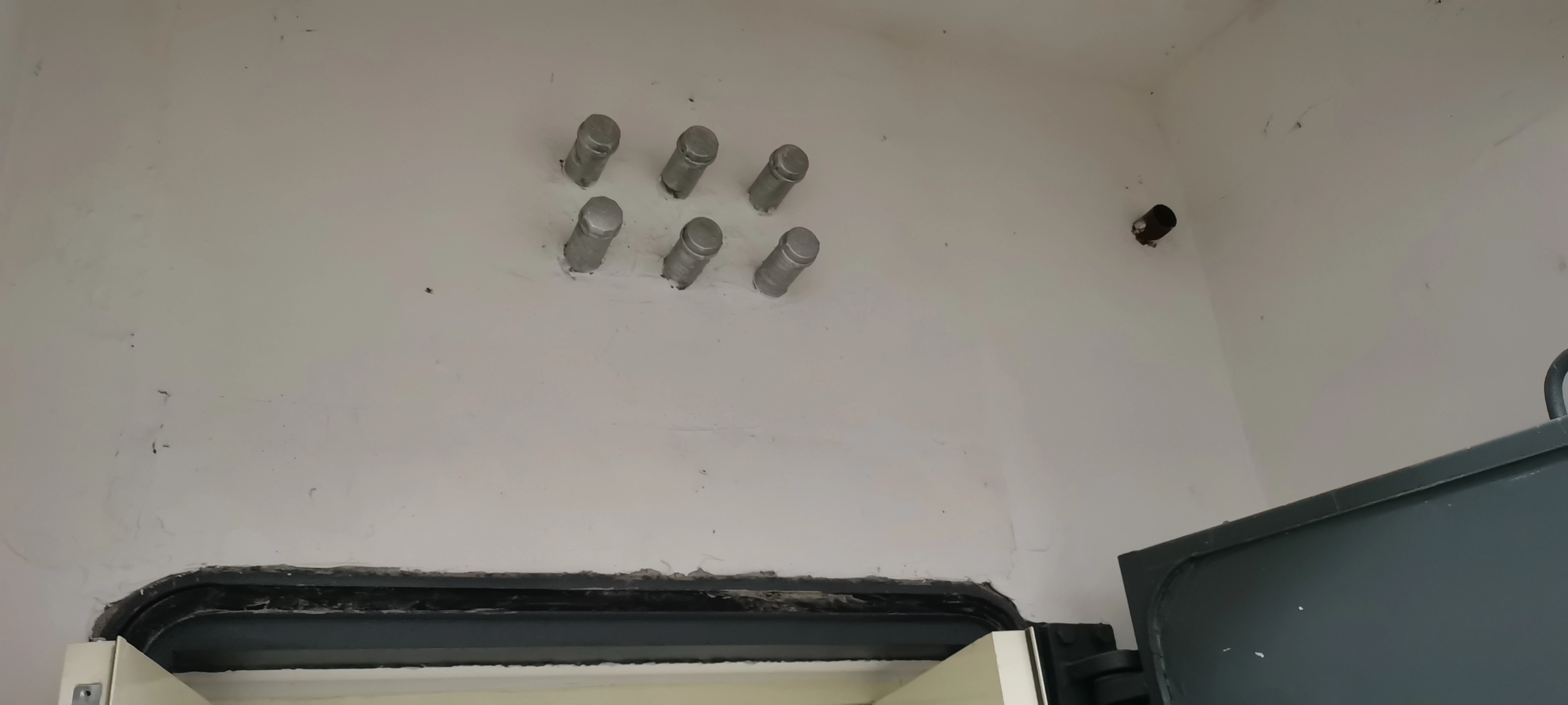

人防备用预埋电气套管图片

四、弱电专用密闭电气套管:小管径大讲究

管径不大于25mm。配套暗装密闭盒。弱电线路多根合穿一管。

穿越人防墙的弱电线路须暗管加密闭盒。防护密闭处理确保安全。

弱电设计*须注明此要求。预埋时准确定位密闭盒。

五、避坑指南:典型错误与纠正

错误一:PVC管替代镀锌钢管

PVC管抗冲击能力为零。战时破裂导致防护失效。

任何穿越人防围护结构的线管须为热镀锌钢管。

错误二:桥架直接穿越临空墙

桥架无法进行密闭封堵。毒气冲击波沿空隙渗入。

墙体两侧将桥架断开。改为穿镀锌钢管敷设。

错误三:弱电管径超过限制

管径过大导致密闭盒无法密封。防护性能不达标。

同类多根弱电线路合穿一管时,保护管径不得大于25mm。

错误四:电气套管焊接不牢

混凝土浇筑时套管移位。标高错乱管线无法穿入。

电气套管与周围钢筋满焊固定。浇注时专人看护。

六、提升人防电气套管预埋安装合格率

1. 对照人防图纸核对套管坐标标高

2. 对照07FD02图集核对密闭肋尺寸

3. 对照施工规范核对电气套管材质证明

套管与结构钢筋满焊固定。模板开孔后二次复核中心线。

1. 穿线后清理套管内部

2. 填入环氧树脂或防火胶泥

3. 逐根电缆周围密实缠绕油麻

4. 加盖≥3mm厚镀锌盖板

转发本文至工程群,私信领取高清《07FD02防空地下室电气设备安装》PDF版本。避免百万返工损失。

电气套管是人防工程的血管与神经。选型失误将导致系统性功能丧失。掌握4类典型样式,**把控选型参数,施工一次成优。

人防电气套管虽小,承载的防护责任重大。
