电气套管是什么样的？3 大核心外观特征 + 4 类常见类型，怕认错的看完秒懂

电气套管是什么样的?新人常把普通钢管误认成工程专用款。这类按 07FD02 图集生产的人防穿墙密闭肋,外观藏着材质与适配密码。认准 3 大核心外观特征,分清 4 类常见类型,再也不怕拿错电气套管。

一、电气套管3 大核心外观特征,工程验收*查要点

1. 镀锌层与碳钢的识别关键

热镀锌电气套管表面呈均匀银白色,无漏镀黑斑,用手擦拭无锌粉脱落。镀层厚度≥85μm,卡尺测量管壁时需包含镀层厚度,如 DN20 套管总壁厚≥2.5mm。Q235 碳钢电气套管表面多做磷化处理,呈深灰色,无锈斑与氧化皮,截面无分层裂痕。

劣质电气套管常出现镀锌层鼓包、碳钢表面锈蚀。奥凡电气套管热镀锌采用浸镀工艺,盐雾测试 500 小时无锈蚀,碳钢款额外做防腐涂层。

2. 焊接与密闭肋的规范标准

电气套管由钢板、普通钢管或是镀锌管与镀锌钢板焊接而成,焊缝须饱满均匀,无气孔夹渣。电气套管密闭肋是核心识别点,采用 3-10mm 厚钢板或是镀锌板制作,翼高 30-50mm,与钢套管垂直焊接,边缘平整无毛刺。

钢板规格藏着型号密码。方形钢板多配单管或四管(如 A、D 型),长方形钢板配多管(如 B、C、E 型),厚度随管径增加而增厚,DN150 电气套管配 10mm 厚钢板。奥凡产品在钢板厚度选择时会根据客户要求定制，常见的钢板厚度偏差值也会和客户沟通，不存在欺骗行为，到达现场后可检测。

3. 电气套管图集与电气套管规格的溯源依据

电气套管严格按照“07FD02 图集”“Q235 / 热镀锌”“DNXX” 等要求制作。

无合格证的电气套管严禁用于人防工程。郑州某地下室项目（不方便透漏）曾查获无标产品,检测发现壁厚仅 1.8mm,远低于 2.5mm 国标要求,遇冲击易断裂。奥凡的每根电气套管都可追溯。

二、4 类常见电气套管,外观一眼辨类型

1. 电气套管A/D 型:方形钢板单管 / 四管款

外观核心是方形钢板,边长比电气套管外径大 100-150mm。A 型配单根镀锌管,适用于单路电缆穿墙;D 型配四根等距排列钢管,方形钢板对角线需适配墙体钢筋间距。钢板角落有圆角处理,避免安装划伤手部。这类电气套管标识带 “A 型 DN50” 或 “D 型 DN20×4” 字样。

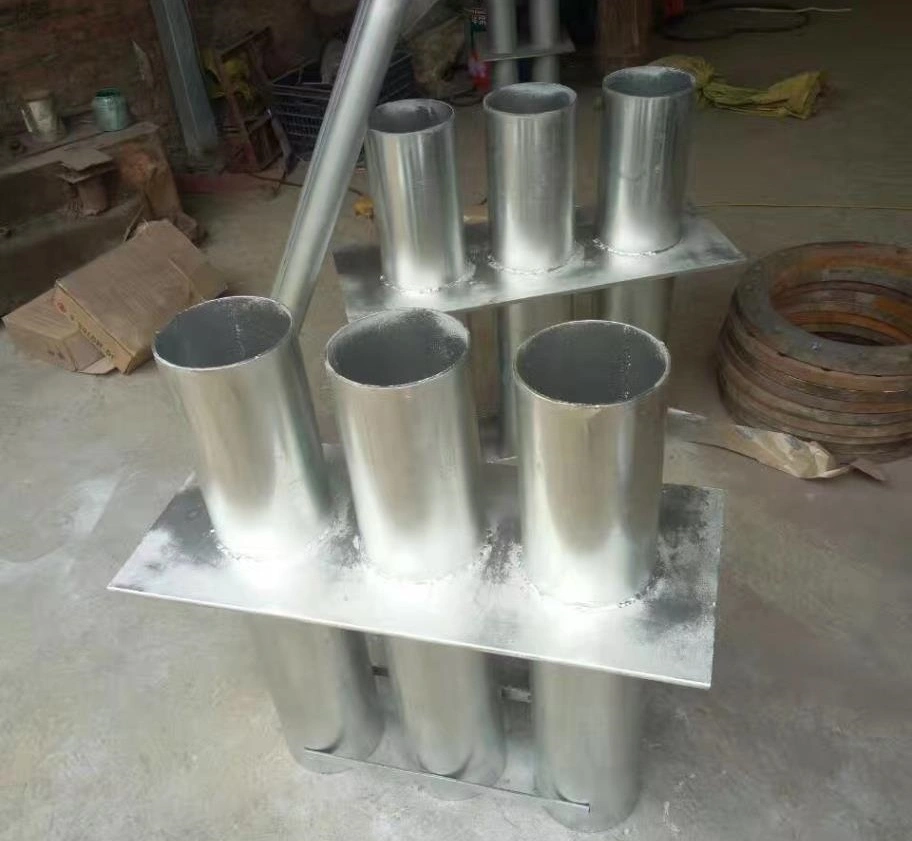

电气套管图片

2. 电气套管B/C 型:长方形钢板少管款

采用长方形钢板,长度随钢管数量变化。B 型两根钢管平行排列,间距 50mm;C 型三根钢管呈直线分布,适用于弱电多线路布线。钢板长边两端做倒角,便于预埋时调整位置。

识别要点看钢管数量与钢板形状。

3. 电气套管E 型:长方形钢板多管款

六根钢管分两排排列,长方形钢板长度超可定制,适用于密集布线场景。钢管外径多为50-85mm,间距 50mm 均匀分布。钢板背面预留钢筋焊接点,有明显焊疤痕迹。这类电气套管重量达 20-30kg / 根,标识注明 “E 型 6×DN32”。奥凡在钢板侧面加装吊环,方便现场吊装。

4. 特殊环境专用款

表面涂覆灰色防腐涂料,厚度≥0.5mm,触感粗糙有颗粒感。保留原标识基础上,额外标注 “防腐型” 与耐腐等级。适用于化工车间、地下车库等潮湿腐蚀环境。

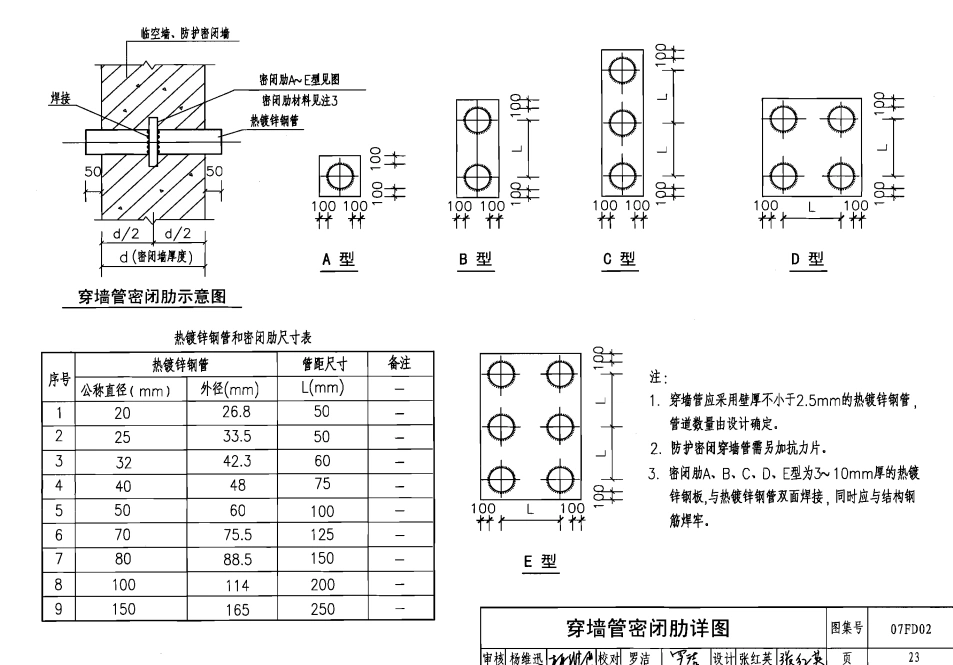

建议保存下方图片对照识别:图片上部是 “电气套管 3 大外观特征示意图”,标注镀锌层、焊缝、标识关键检查点,转发给项目队友,验收时直接对照核对。

常见电气套管示意图

电气套管是什么样的?记住表面质感、结构细节、标识信息 3 大特征,分清方形少管、长方形少管、方形多管、防腐定制 4 类类型,就能准确识别。选电气套管时按这几点核对,能规避 90% 的劣质产品。奥凡生产的每款电气套管都符合 07FD02 图集标准,外观细节经得起人防工程验收。选型拿不准?联系我们**免费样品,直观感受高品质电气套管的标准模样。
