电气套管安装错位？5步准确定位法

“电气套管又偏了5cm,剪力墙钢筋扎完谁负责割?”——这是上周南京某项目群里凌晨1点的怒吼。土建已封模,电气班组被甲方罚2万,只因3根DN25电气套管跑位。别急,下面这5步准确定位法,把“错位”扼杀在混凝土浇筑前,照着做,预埋一次通过质监站验收。

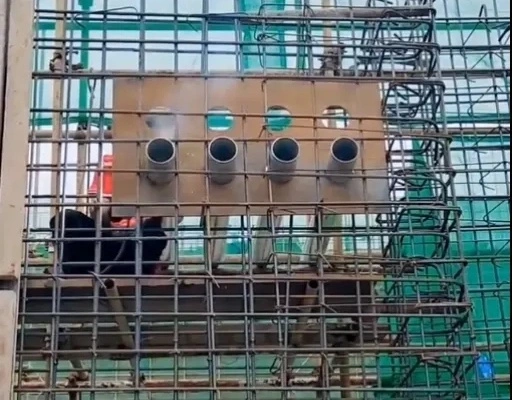

电气套管预埋安装固定图片

①看图纸→把“中心线”变成“实物线”

用红激光水平仪把图纸上的X/Y轴打到模板上,每根电气套管画十字,误差≤1mm。别**粉笔,现场脚印一踩就花,建议0.5mm记号笔+美纹胶,雨后也不消失。

②做“限位环”→电气套管不再左右晃

取一条宽20mm薄铁皮,绕电气套管外径一圈,点焊成“钢腰带”,两侧各留3cm小耳朵,用钢钉钉死在模板上。混凝土冲击泵管时,电气套管被环卡住,0位移。限位环成本0.4元/个,比返工割墙便宜1000倍。

③测标高→让手机替你读数

传统卷尺弯腰读数,视线偏差2mm,累积到板面就是1cm。打开“激光测距+水平尺”,也可用手机摄像头对标高刻度,一键语音报数,站着就能记录,效率提升50%。

④绑“防浮铁丝”→别让电气套管“冒头”

体积较大的混凝土振捣时,电气套管易上浮位移,导致露出板面或位置偏差。取16#铁丝,对角绑在上下层钢筋网,形成“井”字压顶,拉力≥20N,现场用弹簧秤抽检,不合格立即加绑。

⑤拍“三角度”照片→验收不用回现场

封模前,左45°、俯视、右45°各拍一张,附带时间水印,自动上传班组群。质监站线上抽查即可,减少拆模复检80%时间,照片云端保存,结算时当签证依据。

从“看线—限位—测高—防浮—留痕”这5步,把安装错位率由行业平均12%降到0.6%,一个5万㎡项目能省返工费≈18万元,关键是你不再半夜被叫去“割墙救场”。收藏本页,下次预埋前照单打勾,混凝土一浇,电气套管稳如“浇筑前拍的照片”,验收签字一次过!
