电气套管是什么？3大选型要点与2类材质详解，告别选错烦恼

“普通墙体用镀锌电气套管是不是浪费?”“防护密闭套管单侧抗力片能凑合吗?”作为奥凡环保参与过多个电气工程施工的技术员,我见过太多因选型错配导致的返工——比如XX小区地下室用碳钢电气套管(小区名称不易透漏),2年后内壁锈穿,线缆绝缘层被腐蚀;还有人防工程漏装抗力片,验收时直接被判定“不合格”。其实电气套管的选型逻辑,远比“选金属还是塑料”复杂——潮湿环境要防腐蚀、防护场景需抗冲击波、非战时得预留空间,这三点错一个,轻则浪费成本,重则威胁安全。

一、电气套管选型:3大核心要点,按需求选绝不踩坑

1:潮湿环境适配——地下室优先选镀锌电气套管,防腐蚀是关键

地下室、地下车库、设备机房这类潮湿场景,选镀锌电气套管的核心是“抗水汽侵蚀”:热镀锌钢电气套管(锌层厚度≥85μm)。潮湿场景电气套管需额外加“止水环”,避免地下水顺着电气套管缝隙渗入墙体。规范要求止水环厚度≥3mm,与钢套管满焊;千万别买“冷镀锌管”,冷镀锌锌层厚度仅20-30μm,潮湿环境下1年就会掉皮,须选热镀锌管,要求厂家提供盐雾试验报告(≥72小时无红锈)。

2:电气套管防护密闭性能——带抗力片是标配,人防场景缺一不可

涉及防护密闭的场景(如人防地下室、地下指挥室),电气套管须满足“防冲击波、防毒剂、防水”三重需求,核心在于“带抗力片”:防护密闭套管结构:常规钢套管+抗力片+密闭肋。抗力片是圆形金属片(厚度≥5mm),装在钢套管中部,能通过调节间隙抵御冲击波,避免冲击波顺着电气套管缝隙进入室内;密闭肋则是电气套管外壁的环形钢板,与墙体混凝土结合,阻断毒气渗透;依据GB50038《人民防空地下室设计规范》,防护密闭套管的抗力等级需≥0.2MPa,抗力片须与钢管焊接牢固,无虚焊;

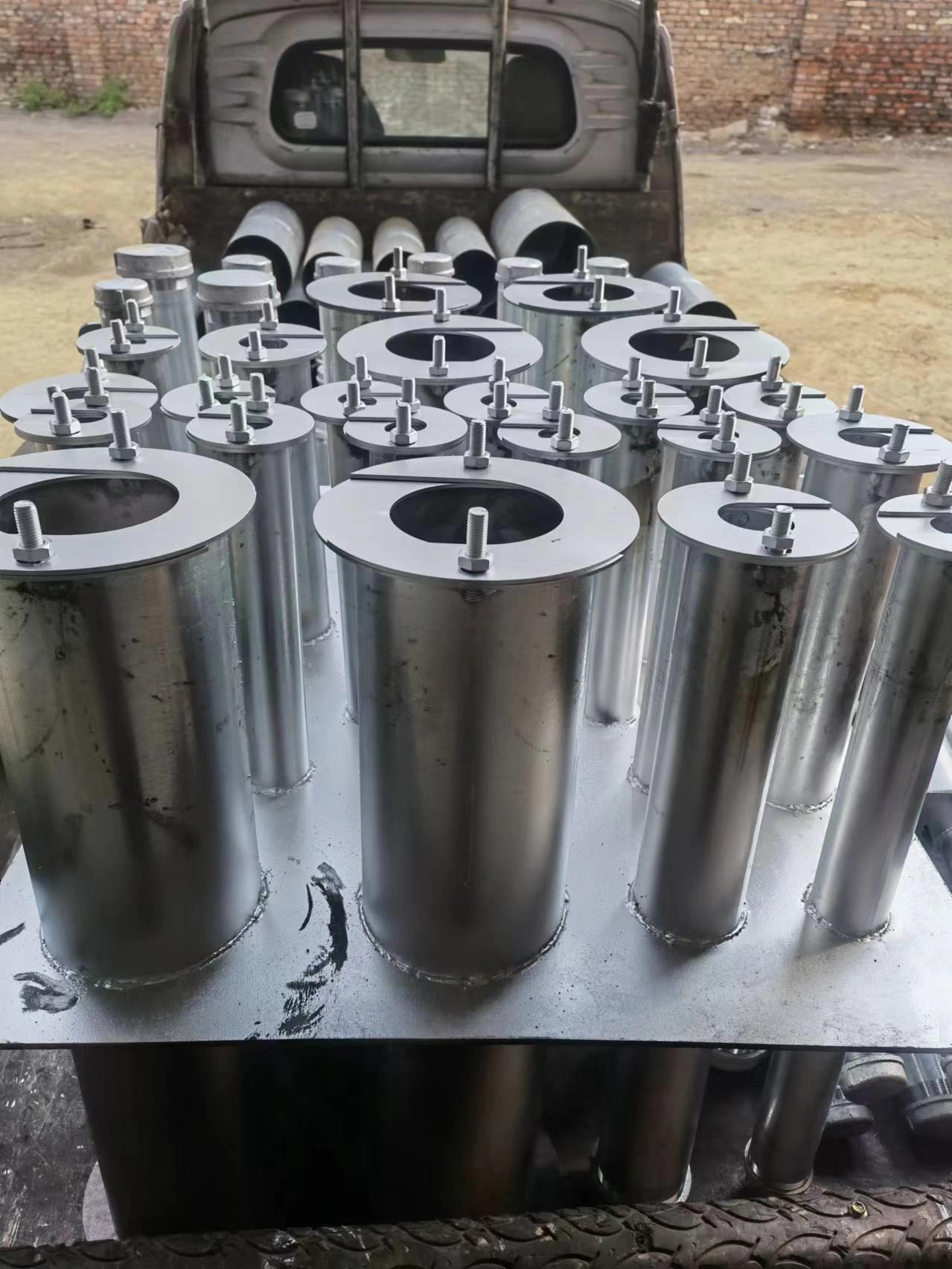

带抗力片的人防电气套管图片

3:战争与非战争时期——非战时预留电气套管,战时强化防护

电气套管选型要兼顾“战时防护”与“非战时使用”,两者需求差异极大:

战争时期(或人防战备状态):需用防护型厚壁电气套管——材质选Q235厚壁碳钢(壁厚≥3mm)或热镀锌钢,须带抗力片+双密闭肋,能抵御常规冲击波和化学毒剂,比如地下指挥室的线缆套管,还需做防腐涂层(环氧树脂+聚脲),延长战时使用寿命;

非战争时期(普通建筑、小区):核心是“预留电气套管”。比如新建小区地下车库,要提前预留4-6根电气套管(管径DN50-DN80),位置选在充电桩规划区、应急照明回路旁;普通住宅地下室,预留给排水泵控制线路的套管,避免后期因加装设备开挖墙体;非战时预留的电气套管,两端要加封堵帽(防止混凝土、杂物进入),电气套管外壁刷防锈漆(碳钢)或保留锌层(镀锌钢),标注“预留套管+用途”,方便后期识别。

三、电气套管材质对比:碳钢vs镀锌钢,适配场景更清晰

电气套管材质对比表

四、按场景选型,既保安全又省成本

选错电气套管,轻则地下室电气套管1年生锈返工,重则人防工程验收不过;记住这3个关键决策点:

潮湿场景(地下室):直接选热镀锌钢套管+止水环;

防护密闭需求(人防):*须带抗力片+密闭肋,材质选厚壁碳钢或镀锌钢;

非战争时期:普通建筑提前预留电气套管,避免后期开挖。

奥凡环保参与过10+含地下室、人防场景的项目,整理了《电气套管场景选型对照表》,包含地下室、防护区、预留场景的具体参数(如镀锌管锌层厚度、抗力片规格),现在私信“场景选型”即可免费领取,帮你一次选对不踩坑!
