根据《人民防空地下室设计规范》GB50038-2005 第 12.1.4 条明确规定:导管穿越密闭或防护密闭隔墙时,预埋电气套管两端伸出墙面的长度宜为 30mm～50mm。这一标准在 07FD02《防空地下室电气设备安装》图集中得到进一步细化说明。
测量基准:出墙长度的测量应以结构墙面为基准,不包括后期装饰层厚度。实际施工中,通常取 35mm 作为较优值,其中包含 20mm 抹灰层厚度和 10mm 误差余量。
一、专业分类:不同系统的差异化要求
电气专业套管
电缆、电线穿墙短管的出墙长度不应小于 50mm。《建筑电气工程施工质量验收规范》GB50303-2015 中有所提及,确保为后续密封处理提供足够操作空间。
给排水专业套管
给水排水穿墙短管出墙长度应不小于 40mm。根据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2019,这一长度能够满足管道连接密封要求。
通风专业套管
通风穿墙短管出墙长度要求较高,应不小于 100mm。《通风与空调工程施工质量验收规范》GB50243-2016 对此有明确规定,主要考虑通风系统的气密性要求。
二、测量方法:准确到毫米的操作要点
测量工具选择
1、推荐使用精度为 1mm 的钢卷尺
2、垂直度检查采用线坠配合水平尺
3、批量测量可使用激光测距仪提**率
测量步骤
1、确定基准面:以结构墙体完成面为测量基准
2、多点测量:每个套管至少测量 2 个对角点
3、记录数据:填写《套管出墙长度测量记录表》
4、偏差分析:超出 ±5mm 范围需立即整改

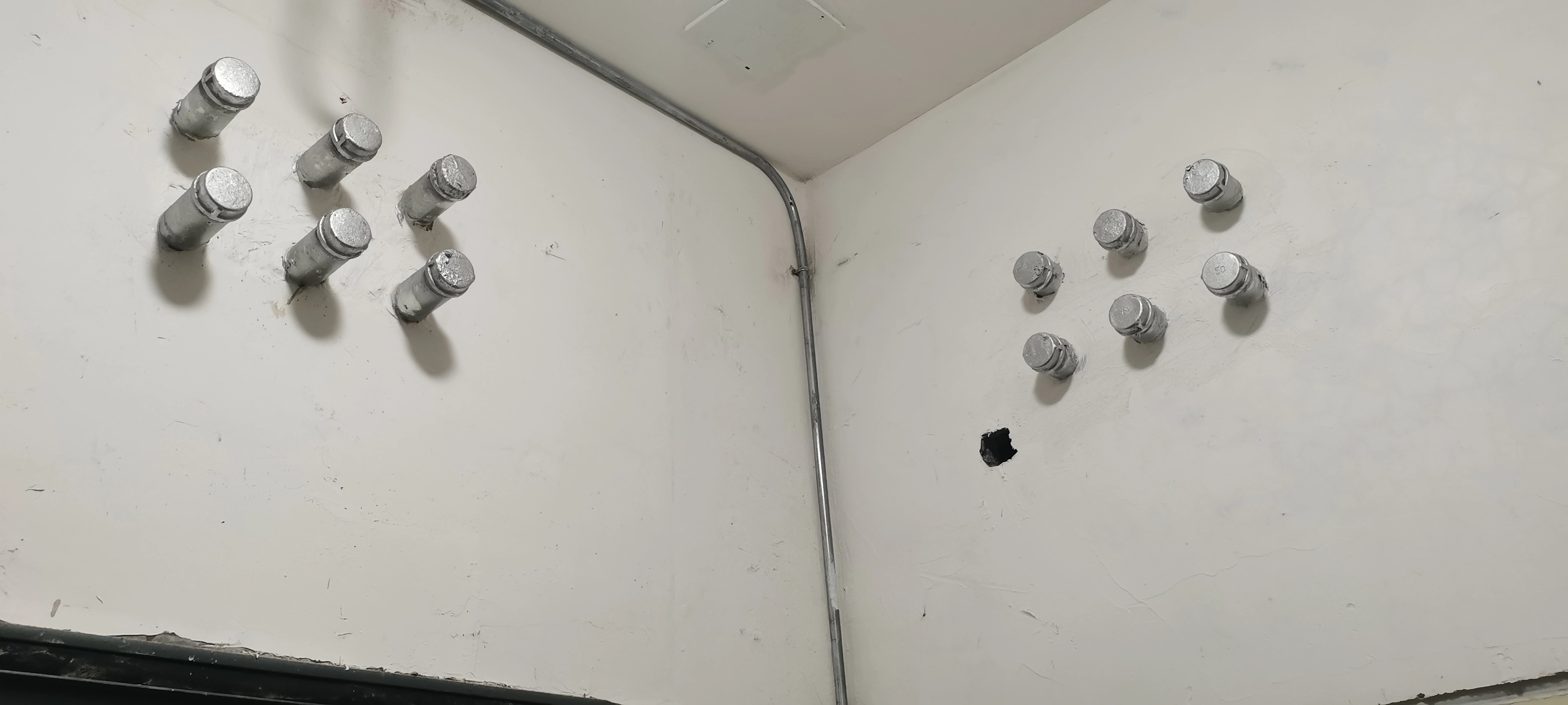

电气套管出墙预埋图片
三、施工控制:确保精度的关键环节
预制加工阶段
套管下料长度计算公示:套管总长 = 墙体厚度 + 出墙长度 ×2+20mm(切割余量)。例如,300mm 厚墙体,出墙长度 50mm 时,套管总长应为 300+50×2+20=420mm。
安装固定阶段
1、定位误差:中心线位置偏差≤3mm,标高偏差≤5mm
2、垂直度控制:垂直度偏差≤1°/m
3、固定方式:采用 φ12mm 钢筋制作支架,间距不大于 500mm
混凝土浇筑阶段
1、专人监护:浇筑过程中派专人监控套管位置
2、振捣控制:振捣棒与套管距离不小于 100mm
3、二次振捣:套管周围 500mm 范围内进行二次振捣
四、常见问题:施工中的典型错误及预防
长度不足问题
现象:出墙长度小于 30mm,无法进行有效密封处理。
危害:可能导致毒气渗透,0.1mm 缝隙可致毒气渗透率达 12L/min。
预防措施:下料时增加 5mm 余量,安装后及时测量调整。
长度超标问题
现象:出墙长度超过 50mm,影响装修美观。
危害:可能破坏瓷砖等装修面层,增加碰撞损坏风险。
预防措施:严格按公式计算,预留装修层厚度。
垂直度偏差
现象:套管倾斜,影响管道安装。
危害:管道连接困难,密封性能下降。
预防措施:使用线坠校正,加强固定支架强度。
五、验收标准:量化的质量控制指标
主控项目
1、出墙长度:30-50mm,允许偏差 ±5mm
2、焊缝质量:翼环与套管双面满焊,焊缝高度≥套管壁厚
3、密封性能:气密性试验压力 0.05MPa,保压 30min 压降≤5%
一般项目
1、表面质量:套管表面无裂纹、砂眼,镀锌层完好
2、固定牢固性:支架间距≤500mm,绑扎点不少于 2 处
3、管口处理:管口平整,无毛刺,内壁光滑
六、质量控制:全过程的管理要点
材料控制
钢管壁厚:DN50 及以下≥3.5mm,DN50 以上≥4.0mm
翼环规格:厚度≥10mm,宽度≥50mm
防腐处理:热镀锌层厚度≥85μm
工序控制
1、技术交底:明确出墙长度要求和测量方法
2、样板引路:制作标准样板,统一操作工艺
3、过程检查:每道工序完成后及时检查验收
4、成品保护:管口封堵,防止杂物进入
资料管理
隐蔽工程验收记录
焊缝检测报告
气密性试验记录
测量记录表格
七、法规依据:相关规范标准汇总
国家标准
GB50038-2005《人民防空地下室设计规范》
GB50303-2015《建筑电气工程施工质量验收规范》
GB50242-2019《建筑给水排水及采暖工程施工质量验收规范》
GB50243-2016《通风与空调工程施工质量验收规范》
行业标准
07FD02《防空地下室电气设备安装》
07FS02《防空地下室给排水设备安装》
07FK02《防空地下室通风设备安装》
地方标准
各省市结合当地实际情况制定的实施细则,如《福建省人防工程施工技术规程》等。
八、技术发展:新型材料与工艺
材料创新
不锈钢套管:适用于腐蚀性环境,使用寿命延长至 50 年以上
复合材料套管:强度高、重量轻,出墙长度可适当减少
防腐涂层:新型环氧涂层,防腐性能提升 300%
工艺改进
预制装配:工厂化预制,精度控制在 ±2mm 以内
智能测量:激光测量系统,实时监控安装精度
BIM 技术:三维建模,提前发现碰撞问题
九、标准执行的重要性
电气密闭套管出墙长度 30-50mm 的标准要求,是基于工程实践科学计算得出的较合适的方案。这一标准的严格执行,直接关系到建筑电气系统的安全性、可靠耐久性。实际施工中,须严格按照相关规范要求,从材料选择、预制加工、安装固定到验收检验,每个环节都要精益求精。只有这样,才能确保工程质量,为建筑物的安全运行提供可靠保障。工程技术人员应不断学习掌握较新的标准规范,积极采用新技术、新工艺、新材料,推动电气工程质量的持续提升。同时,要加强施工现场的质量管控,建立完善的质量管理体系,确保每一个电气密闭套管都能达到设计要求和规范标准。
