同一照明回路同时穿过“人防区”内外，该怎么解决？

施工现场经常会遇到一些奇怪的问题,当我们遇到图纸和施工现场实际情况有冲突时,或是施工图纸没有明确指出如何施工时,这类问题往往需要一个有丰富经验的技术人员进行判断,进行决策了,这些问题对于奥凡环保科技的工程师而言,都是这些挑战均属常见范畴,能够迅速、稳妥地予以解决。

最近,有一个朋友问我:一个照明回路同时穿过“人防区”内外,按规定,人防区外用的是PVC塑料线管,而人防区内须用金属线管。这个冲突怎么解决?其实这个问题是比较常见的,就像人防出入口的照明回路,他也是一个回路,一般电源也是引自人防区内侧,其实,这个问题也是很好解决的。

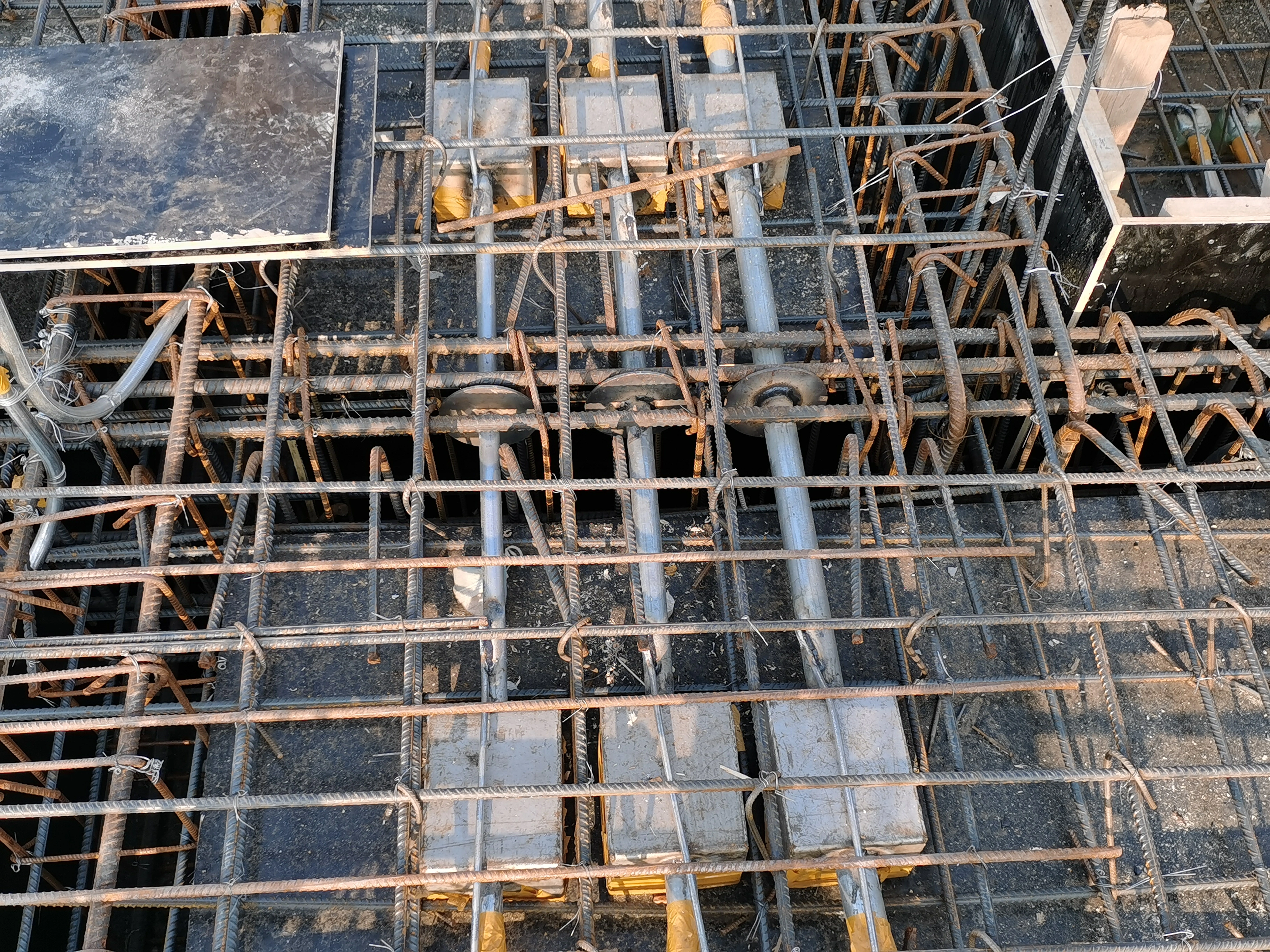

人防区顶板防护密闭和预埋安装现场图片

1、在人防墙墙外侧的密闭接线盒里,将来自外部(人防区外)的PVC线管,通过塑料锁母将PVC管和防护密闭盒接口连接起来。

2、在同一个防护密闭盒的另一侧,用金属线管连接到防护密闭墙内侧的另一个防护密闭接线盒。这样就解决了不同区域(人防区内外)使用不同材质线管的照明回路进行连接的问题。

3、等到水电工作基本结束时,穿好电线,再将防护密闭接线盒的防护盖板安装密封好,这个工作就全部完成了。

简单点说,就是利用防护密闭墙上的专用防护密闭接线盒作为“转换站”,安全合规地解决了人防区与非人防区线管材质不同的问题

数据来源：人防密闭盒接线规范
