施工现场,电气班组常被两个问题困住:防护密闭套管到底出不出墙?出墙多少才符合验收?文献资料说法不一,设计院交底含糊其辞,质监站检查标准似乎总在变。这种困惑,根源在于混淆了"防护密闭套管"与"穿墙短管"这两个完全不同的构件。作为奥凡环保科技技术服务人员,每年处理超过300个人防项目咨询,发现90%争议都源于此处。
一、防护密闭套管不是穿墙短管:概念混淆导致返工
防护密闭套管,本质为预埋件,两端面与墙体结构完成面严格平齐。这种设计意图明确:战时防止冲击波贯穿墙体薄弱点。翼环配置遵循防护等级递增原则,A型防护密闭套管单翼环居中,B型防护密闭套管和A型基本一致，安装时需要在所穿管道上再焊接一个翼环，C型防护密闭套管中间一个翼环，抵御冲击波的一侧一个翼环，还有一个穿管厚用到的挡板，D型防护密闭套管比C型安装时多一个挡圈，D型防护密闭套管和F型防护密闭套管以此类推，属于三个翼环，双侧各一个挡板，翼环数量越多，防护等级越高。07FS02图集对此六类划分有明确图示,施工图中标注"防护密闭套管"字样时,意味着该构件不得突出墙面。
防护密闭套管产品图片
现实情况中,出墙的那根钢管叫什么?穿墙短管。电气专业术语称其为"电气管线穿越段"。这根短管与墙内防护套管形成套接关系,材质、规格与所穿电缆桥架或线管完全一致,焊接翼环后整体预埋。现场工人习惯性统称"套管",监理口头也这样叫,书面验收时才严格区分,导致大量隐蔽工程记录填写错误。
二、套管出墙长度差异常引发质量争议
电气密闭套管出墙数值,规范存在三个版本。《人民防空工程施工及验收规范》RFJ01-2015第5.2.2条写明:电缆、电线穿墙短管出墙长度不小于50mm。另一版国标图集07FD02《防空地下室电气设计》补充说明:平时不装线的配件内侧到墙面预留5cm,整体预埋长度约10cm。而部分设计院针对战时电气设备的特殊要求,会注明"加抗力片套管出墙100mm"。

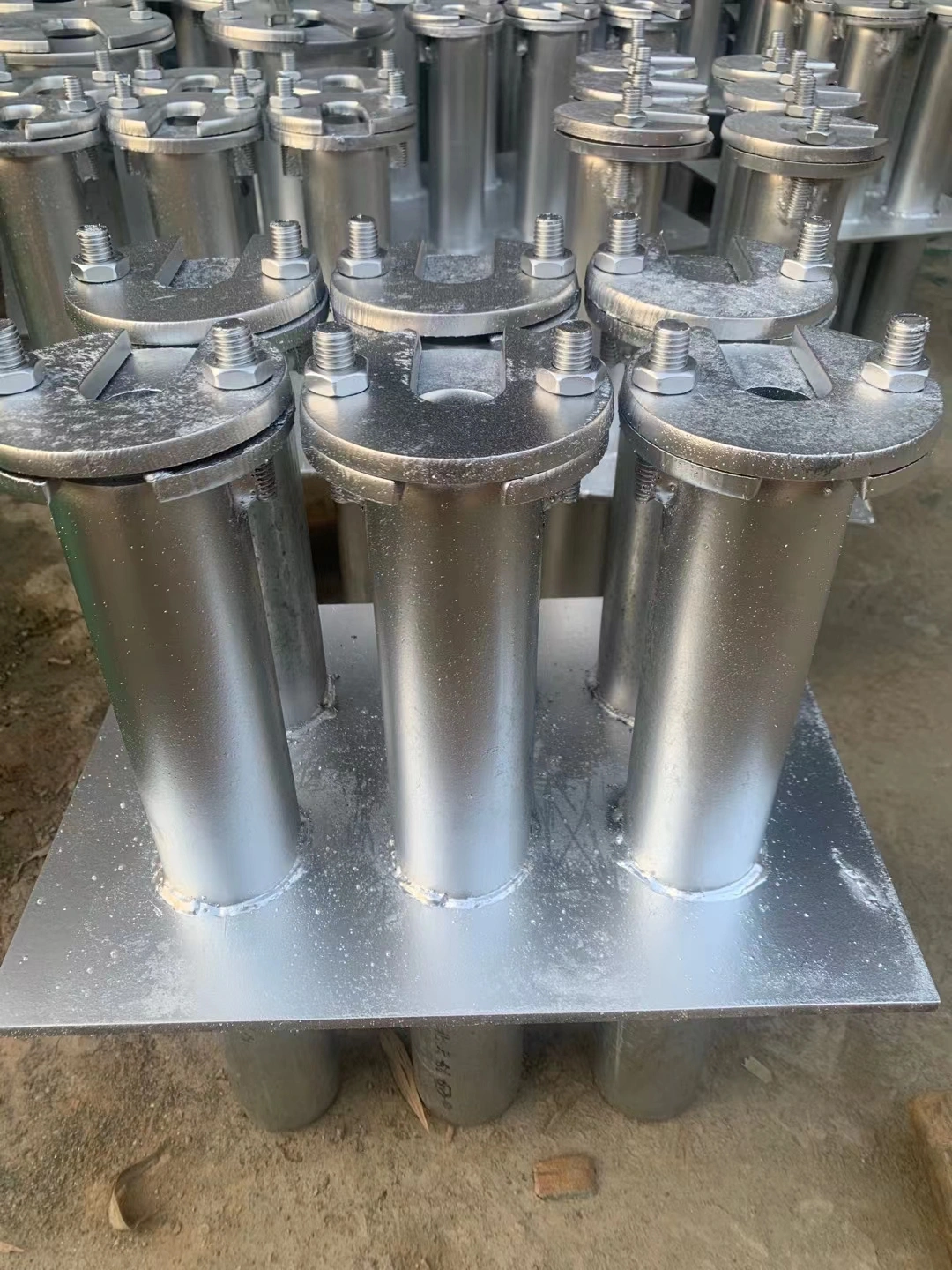

电气密闭套管产品图片
通风专业要求完全不同。风管穿越防护单元隔墙,短管出墙须≥100mm,密闭肋厚度δ≥5mm,翼高b≥50mm。给排水专业穿墙短管最小出墙40mm。这种专业间差异,常被总包技术负责人忽略,统一按电气50mm施工,结果通风套管长度不足,质监站验收阶段下达整改通知单。

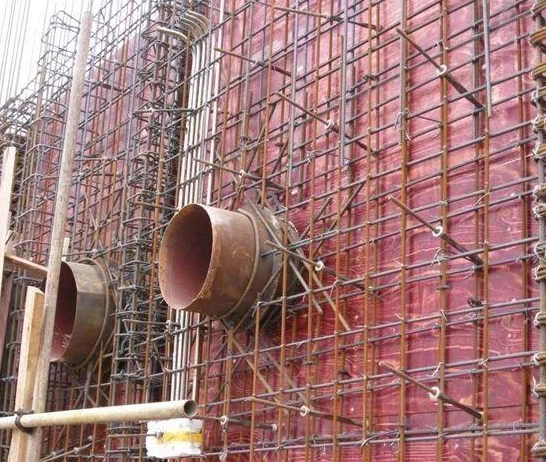

穿墙短管安装图片
三、翼环配置逻辑:防护等级决定结构形式
防护等级核4级、核4B级、核5级、核6级、核6B级,每个等级对应不同的翼环数量。核6级常压工程,单翼环居中即可满足。核5级及以上,须采用双翼环或三翼环结构。翼环与套管之间双面满焊,焊缝高度不低于最小板厚,这个细节决定密闭性能。现场常见错误:翼环点焊,未满焊;翼环厚度用3mm钢板代替5mm要求;翼环高度裁剪为30mm而非50mm。这些偷工减料行为,战时都可能导致毒气渗漏。
四、为什么套管出墙100mm成为行业默认
尽管规范要求≥50mm,施工现场普遍做到100mm。这个数值怎么来的?操作空间需求。墙外侧需要固定法兰盘、密封胶、抗力片,50mm长度安装扳手活动不开。二次深化设计时,设计院会默认按100mm出墙绘制大样图。郑州百城天地项目曾因严格按50mm施工,结果抗力片螺栓无法紧固,最后整段墙体凿除返工,损失超20万元。
另一个隐藏因素:抹灰层厚度。土建墙体抹灰通常20-30mm,如果套管端面与结构面平齐,抹灰后实际出墙仅20-30mm,不满足验收。因此施工队预埋时直接留出100mm,抹灰后仍有70-80mm,既合规又方便。
五、验收红线 - 这些错误导致通不过
质监站检查重点有三处。**,出墙长度用卷尺实测,电气套管低于50mm直接判定不合格。第二,穿墙套管与管道间填料,规定用沥青麻丝或聚苯乙烯板,长度≥100mm,现场常误用水泥砂浆填实,失去柔性密闭作用。第三,抗力片方向须朝向冲击波来向,装反立刻返工。
六、如何选配防护密闭套管和穿墙套管产品
奥凡环保科技生产的电气密闭套管系列,常常会根据客户需求提供定制的长度，现在被客户常用到的有出墙50mm、100mm、150mm三种。普通地下室项目建议选100mm规格,兼顾规范与施工便利性。核5级以上高等级人防工程,须配抗力片型,出墙100mm确保操作空间。材料选型上,Q235-A热镀锌钢管壁厚≥2.5mm,密闭翼环用5mm热轧钢板,这种配置通过全国超过300个人防工程验证,验收通过率99%。
数据来源与规范依据
《人民防空工程施工及验收规范》RFJ01-2015第5.2.2条
国家建筑标准设计图集07FD02《防空地下室电气设计》
国家建筑标准设计图集07FS02《防空地下室给排水设施安装》
奥凡环保科技2024年度技术服务案例库(内部数据)
