管道井穿墙套管安装，10 年工程师总结的 5 个关键数据

施工技术人员一般都具有多少年的现场施工经验，对于房屋建筑工程师而言，有一个很小的细节问题，不知道大家都注意到没有？商品房建设工程中,哪个环节最容易被忽视却直接影响后期使用?答案可能出乎意料 —— 管道井穿墙套管安装。这个看似简单的施工步骤,蕴含着丰富的技术细节和实践经验。

一、穿墙套管高度控制的重要性

为什么管道井穿墙套管安装高度要求如此严格?过低可能导致什么问题?过高又会带来哪些隐患?实践证明,安装高度直接关系到整个公共区域的装修效果和使用功能。理想状态下,套管顶部应紧贴结构地板,这样才能为后续装修创造充足的空间条件。?通常情况下,公共区域的地板每增加 1 厘米高度都可能影响整体空间感受。如果穿墙套管预埋过高,装修时不得不相应抬高地板,最终结果可能导致公共区域层高不符合设计要求,影响美观和使用舒适度。

二、穿墙套管规格选择与数量计算

40 毫米金属穿墙套管已成为管道井入户穿墙套管的标准选择，这个尺寸经过大量工程实践验证,能够满足大多数住宅项目的管道穿越需求。一般情况下，每户三根套管的配置依据是什么?给水、地暖入户、地暖出户—— 这三个基本需求决定了管道井穿墙套管的最小配置数量。随着户型复杂度增加,这个数量可能相应调整,但基本原则保持不变。如果每层4户 简单计算即可得出,4 户人家至少需要 12 根套管。这个数字看似简单,却是确保每户正常用水和供暖的基础条件。数量不足可能导致后期无法满足使用需求,不得不进行破坏性改造。

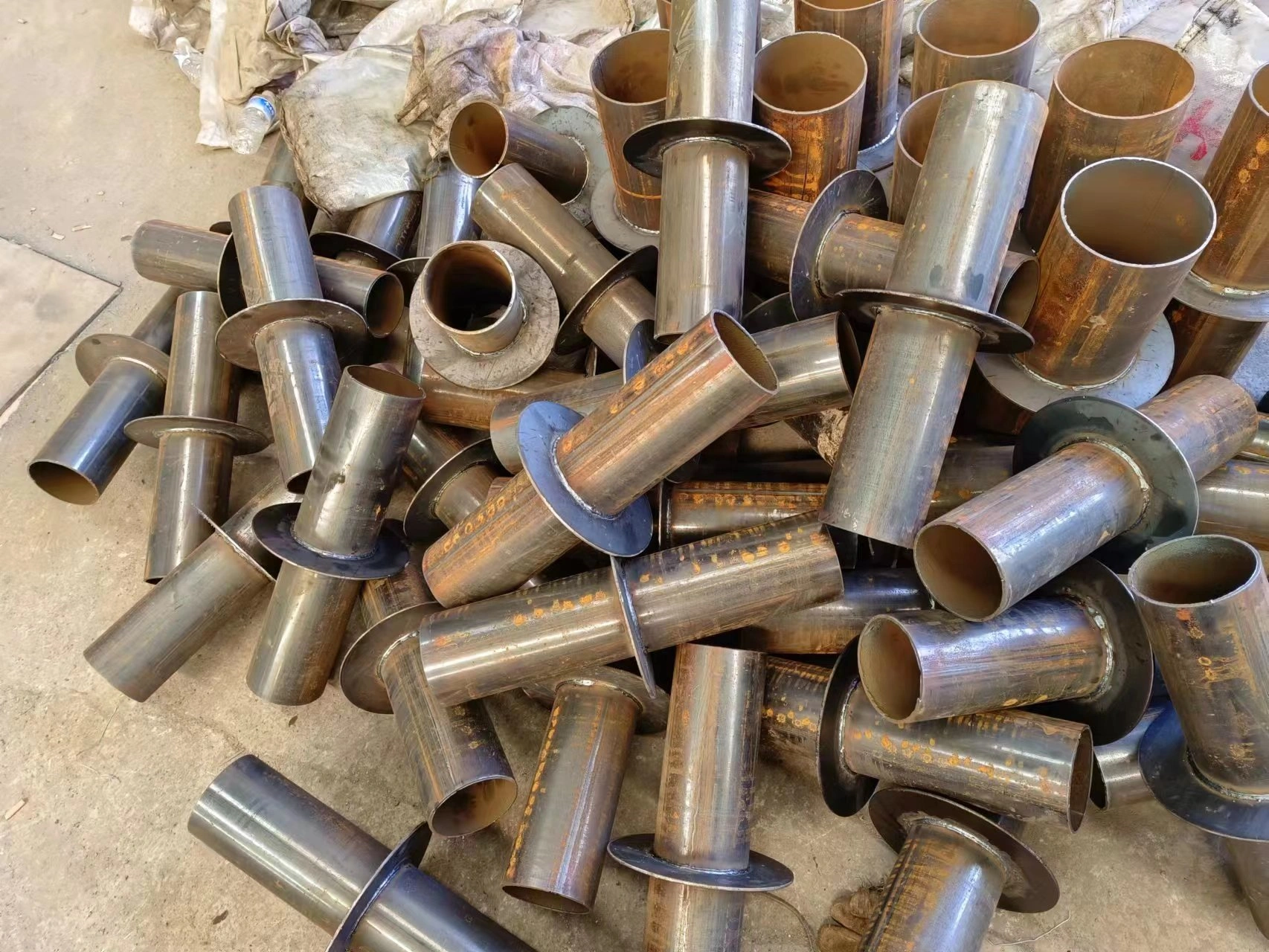

管道井穿墙套管产品图片

三、安全防护设计理念

管道井与电气竖井分开设置的*要性在哪里?水火不相容的道理在建筑设计中体现得淋漓尽致。电气设备对水的敏感性要求两个竖井*须严格分离,任何细微的疏忽都可能导致严重后果。另外，在两个设备井的底部有一圈30 厘米高反坎，这个高度经过多次试验验证,能够有效防止一般情况下的水流外溢。如果水井的管道炸裂，没有反坎的情况下，水流会沿电井桥架流动，有可能造成电气设备遇水短路的后果，一但造成短路，不仅可能造成设备损坏,更严重的情况下甚至可能引发火灾等安全事故。因此,防止水流进入电井是设计中的重点关注对象。

四、管道井穿墙套管施工工艺与技术要求

管道井穿墙套管预埋在反坎下方是经验的总结，是劳动人民智慧的结晶，这种布置方式能够较大限度发挥反坎的防水作用,也为管道穿越提供便利条件。看似简单的位置选择,体现了丰富的工程经验。管道井穿墙套管的间距应均匀布置，这样做的好处除了视觉效果 美观外,更重要的是为后期维护创造便利条件。整齐有序的布置能够提高维修效率,降低维护成本。

五、管道井穿墙套管功能作用与实际价值

管道井穿墙套管作为管道穿越的通道,承载着哪些重要功能?仅仅是提供穿越空间吗?实际上,套管还承担着保护管道、方便维护、防止渗漏等多重作用。

积水外溢可能造成哪些危害?除了影响使用功能外,长期积水还可能导致结构损坏、霉菌滋生等问题。套管的合理设置能够有效防止这些情况发生。

维护检修便利性如何体现?管道系统使用过程中不可避免需要维护,套管的合理设置能够大大降低维护难度,减少对建筑结构的破坏。

数据来源:

1、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

2、《建筑给水排水与节水通用规范》GB55020-2021

3、中国建筑标准设计研究院《管道井设计与安装》图集

4、多年工程实践经验总结
