SC/RC电气套管喇叭口怎么制作？15°扩口角度与20mm翻边长度标准

电气安装工程中,电气套管的喇叭口处理常被视为一项“小活”,但它的质量直接关系到电缆的寿命和整个系统的安全。一个不合格的喇叭口,其尖锐的毛刺和棱角会在穿线时划伤电缆绝缘层,为日后的短路、漏电故障埋下隐患。

小编奥凡将非简单的操作步骤结合一线施工经验与行业标准,为您深度解析电气套管喇叭口的标准化制作工艺,并提供一套**、安全的机械扩口解决方案,帮助您在保证质量的同时,提升施工效率。

一、为什么选择“机械冷扩”工艺?

传统的气焊加热加手锤敲击法,不仅效率低下,对操作者的经验要求极高,更存在火险隐患和管壁损伤风险。我们推荐的电加热+机械压制工艺,通过**控温和匀速扩口,实现了:

零毛刺成型:

模具表面粗糙度达到Ra12.5-Ra6.3,扩口后无需额外打磨,从根本上杜绝划伤隐患。

材质无损:

均匀加热避免了局部过热导致的材质脆化,保证了电气套管的机械强度。

**标准化:

一人即可操作,成品角度、翻边长度高度一致,符合规范验收要求。

二、核心工艺深度图解

**步:管口预处理

任何高质量的扩口都始于一个平整的切口。

操作规范:

须使用切割机或专用的切管器,严禁使用气割。切割后,用半圆锉或平锉清除管口内外的毛刺。

质量控制:

确保管口端面与管轴线垂直,偏差不应超过1度。这是保证后续扩口均匀的基础。

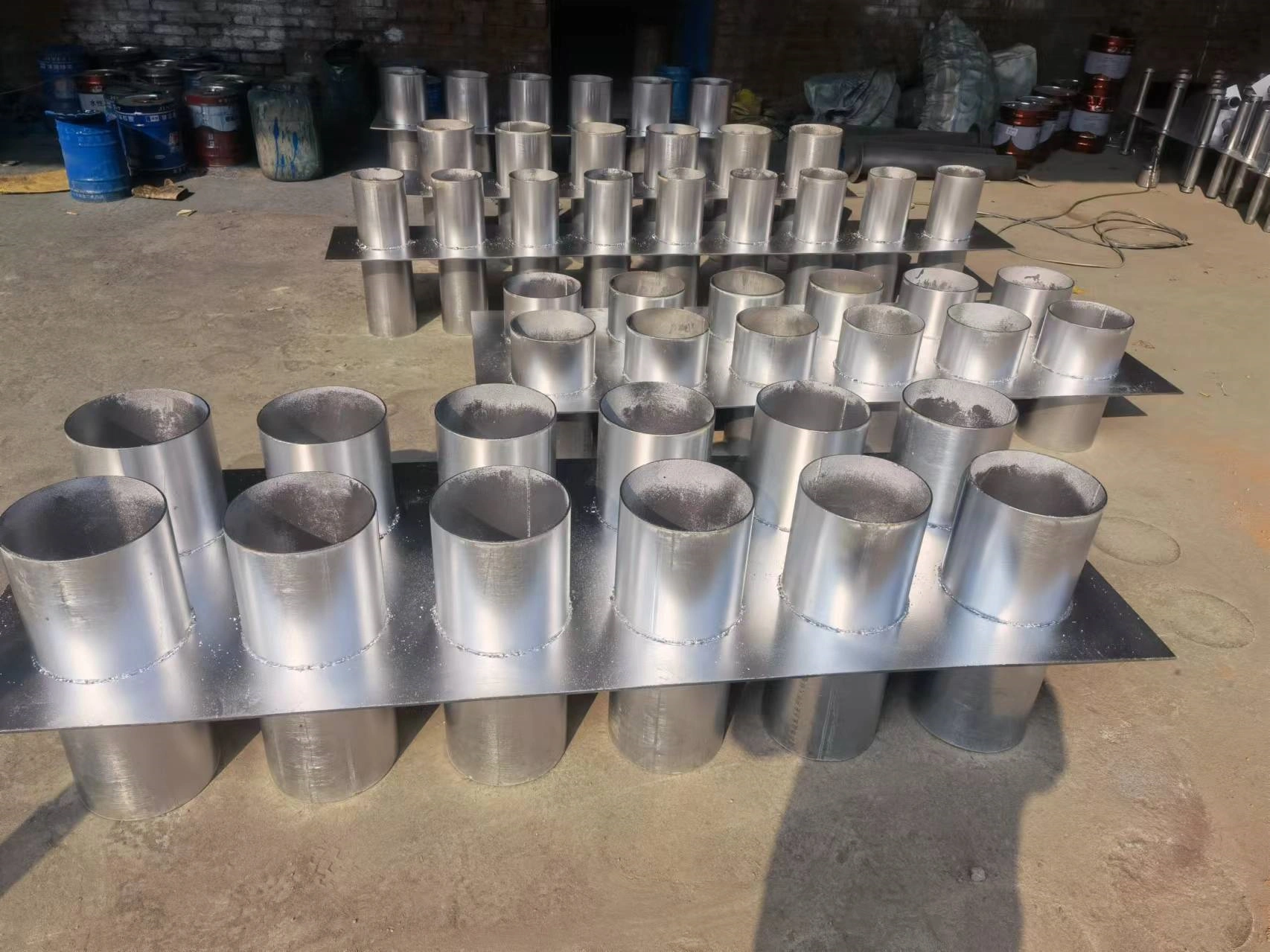

普通电气套管图片

第二步:模块化装置组装

根据**技术文献,一套完整的扩口装置应包含以下核心模块:

1、固定加工平台:

一个稳固的工作台,保证整个系统在操作时不会晃动。

2、管道抱紧装置:

用于牢牢固定电气套管,防止在扩口时发生轴向位移或旋转。

3、外径环形电加热器:

电阻型加热器,区别于明火,安全、加热均匀,可**控制加热区域和温度。

4、锥形扩口模具:

表面粗糙度达到Ra12.5-Ra6.3的高强度合金锥形顶块,是保证喇叭口光滑度的核心。

5、顶进底座与千斤顶:

5-10吨级螺旋千斤顶或液压千斤顶,提供稳定、可控的推力。

第三步:管口加热与机械扩口

这是决定成败的关键环节。

1、加热:

将环形电加热器套在管口,接通电源。当管口加热到预设温度(管口呈暗红色)时,即可断电。此时,需将加热器迅速向管口反方向移动约120-150mm,避免持续加热影响扩口区域

2、扩口:

启动千斤顶,推动锥形顶块以匀速、缓慢的方式压入管口。切记,不可冲击,需平稳推进,直至形成均匀的喇叭口。根据国标要求,翻边(扩口)长度建议控制在20mm,喇叭口角度约为15°。

第四步:成品检查与防腐处理

外观检查:

扩口完成后,应观察喇叭口是否周正、无裂纹、无起皮。用白布或手套沿内壁滑动,检查是否光滑无毛刺。

防腐处理:

对于非镀锌钢管(如黑铁管),在喇叭口内外壁及外露部分,要立即涂刷防锈漆,以防止锈蚀蔓延至管内。

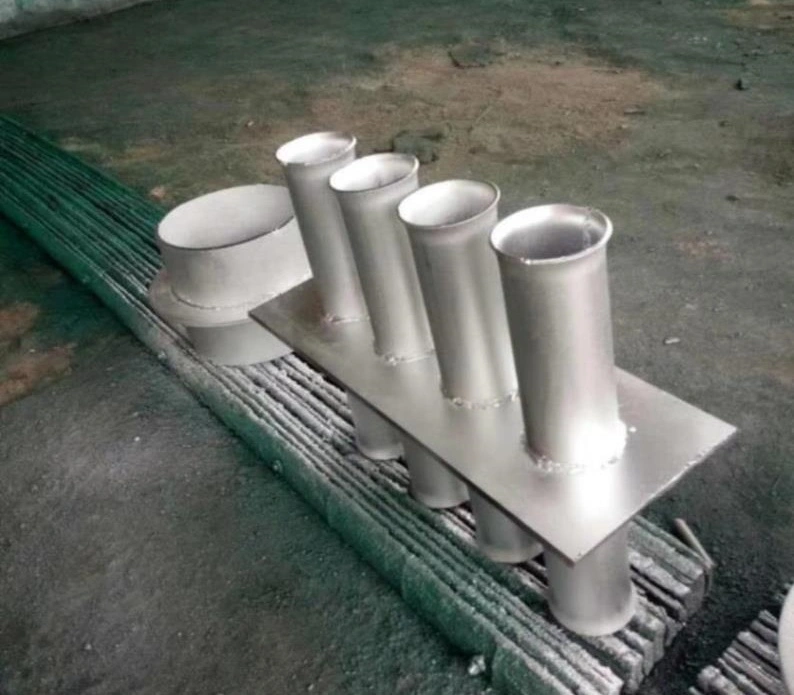

定制喇叭口电气套管图片

三、技术参数参考

项目	标准参数	备注
适用管径	DN20 - DN100	可根据需求定制更大规格模具
翻边长度	20 mm(标准工艺)/ 25-30 mm(优化工艺)	标准要求20mm,机械扩口工艺可达25-30mm
喇叭口角度	15°	与穿墙管或设备接口自然过渡
加热温度	管口呈暗红色	约850-950℃
表面粗糙度	Ra12.5 - Ra6.3	关键保护指标

四、常见问题与注意事项

1、问:可以使用氧气乙炔加热吗?

     答:我们强烈不建议。尤其是在电缆井、地下室等受限空间,明火是重大安全隐患,且加热不均匀极易导致钢管开裂或内壁形成氧化皮,加剧磨损风险。**技术明确指出,采用电加热方式可避免传统氧气乙炔火焰枪烘烤时产生的有毒烟雾,尤其在通风不良的地下室或电缆井内,不会造成窒息风险和环境污染。

2、问:为什么我的喇叭口总是开裂?

     答:主要原因有三:一是加热温度过高或加热不均匀;二是扩口速度过快,冲击力导致管壁瞬间撕裂;三是管材本身存在沙眼或材质问题。

3、问:制作好的喇叭口需要做接地跨接吗?

     答:是的。对于金属电气套管,喇叭口制作完成后,应按照规范要求,在电气套管与接线盒或设备之间做好电气跨接,保证整个系统的接地连续性。

4、问:入户电气套管制作喇叭口时有什么特殊要求?

     答:入户电气套管制作喇叭口前,需确认电气套管类型(刚性或柔性防水套管),并确保电气套管内径大于穿墙管管径的两个径号。扩口后需检查喇叭口与穿墙管的配合紧密度。(内

五、为什么选择我们的方案?

我们提供的不仅是单一的扩口模具,更是一套完整的标准化施工工艺解决方案。从**控温的电阻型加热器,到表面经过特殊处理(Ra12.5-Ra6.3)的耐磨锥形模具,我们深知每一个细节对最终质量的影响。我们的方案已广泛应用于大型工业厂房、高层建筑及基础设施的电气安装工程中,帮助施工团队显著提升了穿线效率与工程质量。

告别“铁锤+气焊”的原始时代,让您的电气安装工程向标准化、精细化迈进。
