07FD02人防密闭肋套管DN32-DN200，穿人防墙*备防护密闭套管 国标Q235碳钢 两侧翼环挡板 双面满焊防毒气渗漏

产品名称:07FD02人防密闭肋套管(防护密闭套管)
       规格:DN32–DN200,国标Q235碳钢,两侧翼环挡板,双面满焊
       品牌:奥凡环保科技——专注人防防护设备一站式配套

一、产品介绍

奥凡环保科技严格按照国家建筑标准设计图集 《防空地下室电气设备安装》(07FD02) 生产的密闭肋套管,是电缆、电线穿越人防防护密闭隔墙的*备预埋构件,兼具平时使用功能与战时防毒、防冲击波密闭性能。产品涵盖 DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200 全系列公称通径,满足从照明支线到动力干线的全场景穿越需求。

套管主体选用 国标Q235B碳素结构钢,以母材本身优异的塑韧性和可焊性**密闭肋与穿墙短管的熔合强度。核心防护结构由穿墙短管和两侧翼环挡板组成,翼环分别焊接于管体两端设定位置,形成双侧密闭肋屏障,真正实现对冲击波的双向抵御。所有焊缝均采用 CO₂气体保护焊双面满焊 工艺,焊缝成形均匀、熔深一致,经****目视检测及抽样渗透探伤,杜绝气孔、裂纹、未熔合等缺陷,**在战时状态下毒气零渗漏。

为延长地下工程使用寿命,每一套管焊接成型后整体进行热浸镀锌处理,锌层连续覆盖管内、管外及翼环所有表面,防腐无死角,设计使用寿命与主体结构同寿命。

作为源头工厂,奥凡环保科技拥有数控下料—组对点固—机器人焊接—热镀锌全链条产线,支持国标定型与非标尺寸快速定制。无论工程现场墙体厚度变化、钢筋避让需要还是抗力等级特殊要求,我们均可免费出图预算,做到“一管一图一档”,为工程验收提供材质证明、焊接检验报告及镀锌层测试报告等完整资料链路。

二、使用说明

1、安装前核验:

开箱后核对套管型号、公称通径及翼环间距是否与施工图一致,检查镀锌层无起皮脱落、焊缝无可见缺陷,核对质保资料齐全后方可使用。

2、定位与固定:

将套管按图纸轴线、标高定位,双侧翼环应分别与墙体两侧模板内表面贴合或保持设计间距。套管与周边结构钢筋采用绑扎或点焊方式可靠固定,严禁直接在主筋上引弧烧伤钢筋。

3、密闭肋朝向确认:

两侧翼环挡板分别位于墙体迎爆面和背爆面,安装时不得调换方向;翼环须完整埋入混凝土墙体厚度范围内,不得外露,严禁现场切割或打磨翼环外径。

4、混凝土浇筑:

浇筑前再次复核套管位置偏差(轴向允许±5mm、标高±3mm),**模板与翼环贴合密实无漏浆缝隙。振捣时振捣棒距套管外壁保持50mm以上安全距离,防止移位和锌层刮伤。

5、穿线后封堵:

电缆敷设完毕后,管口两端须用密封胶泥、橡胶堵料或专用密封组件进行密实封堵,压紧压实,**密闭性能满足抗力等级要求。封堵完成经监理验收后方可隐蔽。

6、后期巡检:

工程交付后定期检查管口封堵状态及锌层完整性。如因后续施工导致局部锌层破损,应使用冷喷锌修补,干膜厚度不低于原设计值70μm。

三、产品参数

1. 设计参数(实测参数以产品为准)

2. 外观尺寸变化说明
根据施工现场墙体厚度、钢筋间距、电缆转弯半径等不同条件,套管的管体长度、翼环挡板间距及定位尺寸会发生变化。奥凡环保提供全尺寸定制服务,严格按项目图纸定制生产,到货即用,无需现场二次加工。

四、产品图片

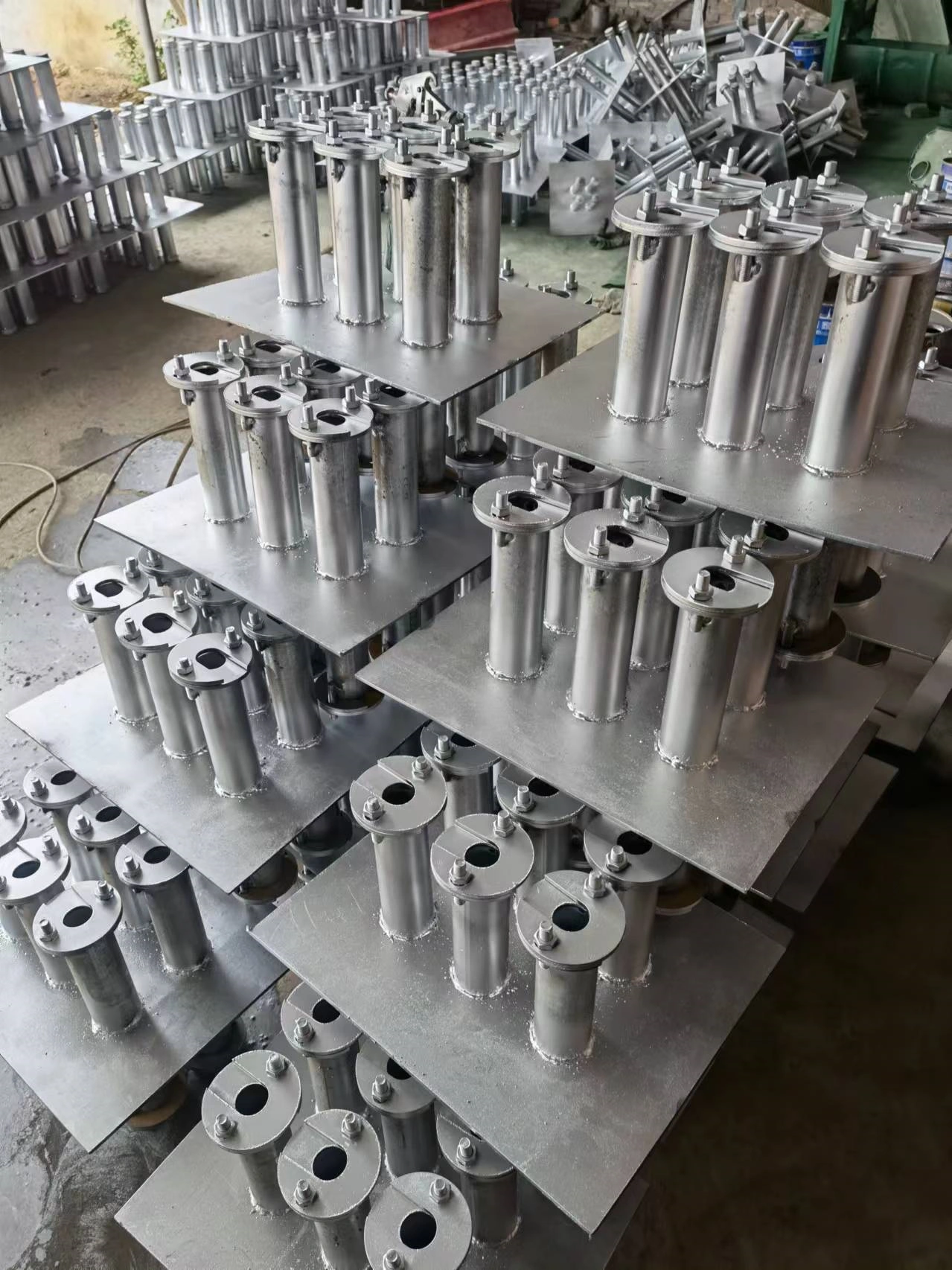

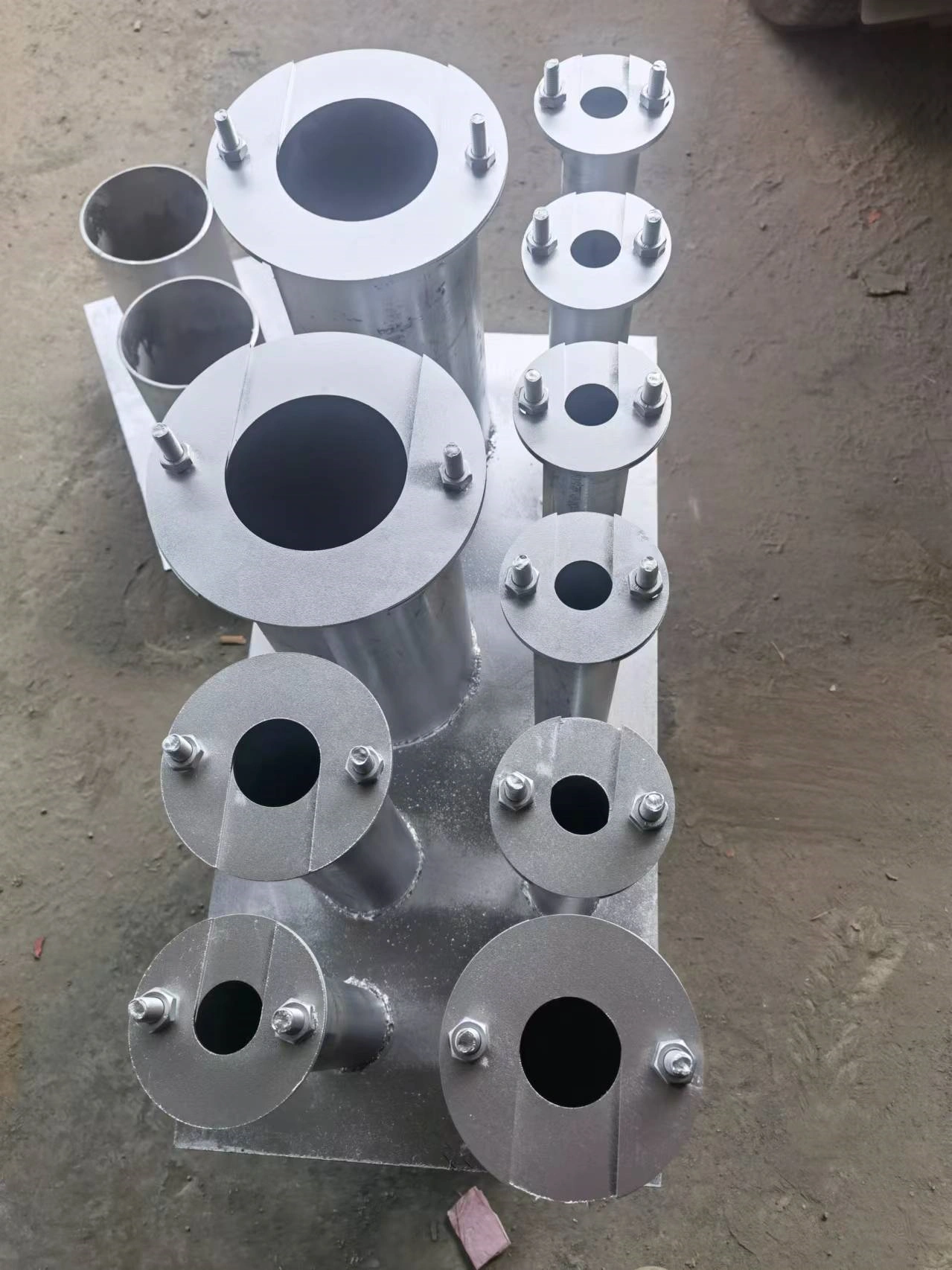

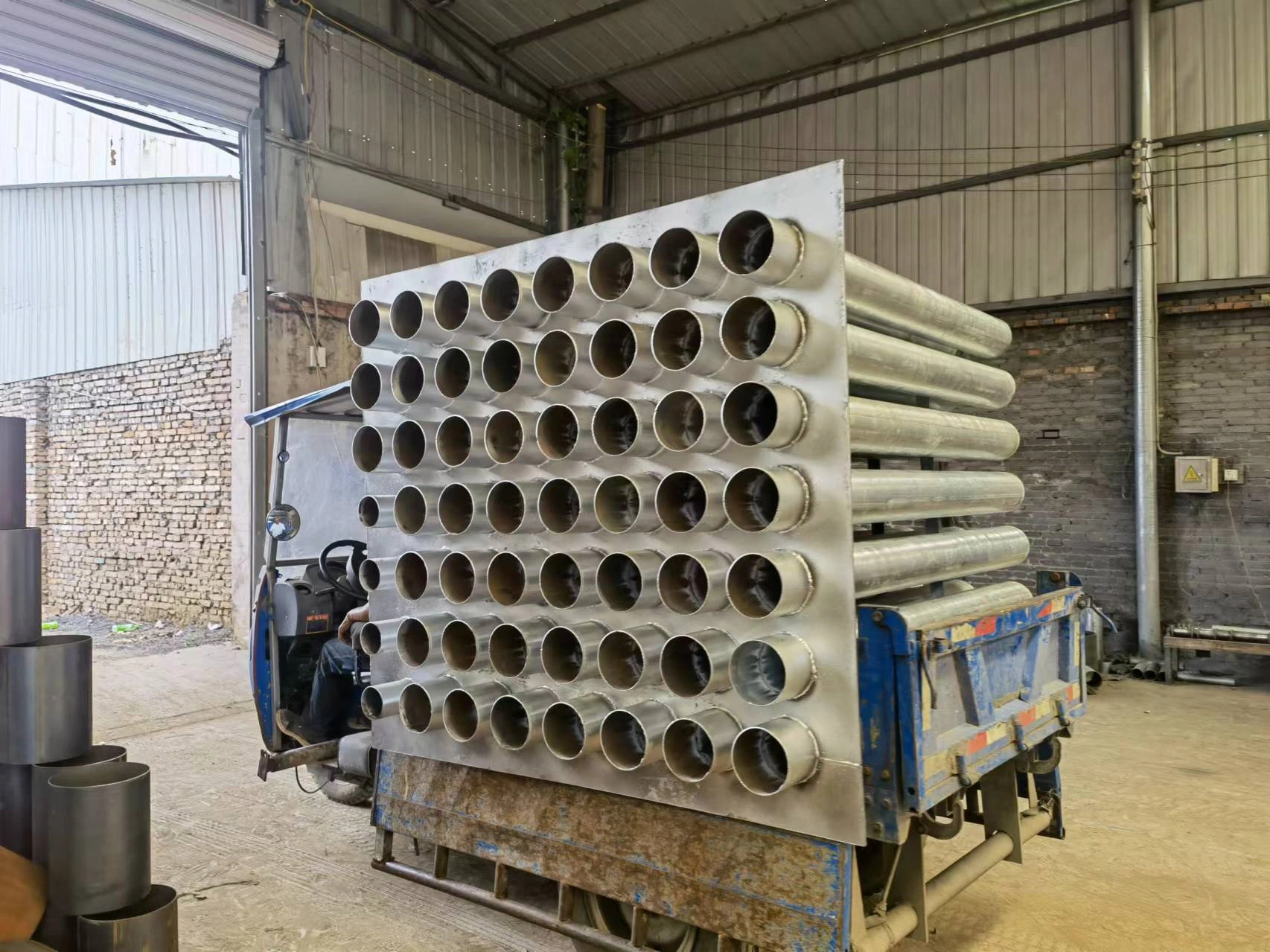

07FD02人防密闭肋电气套管图片

五、常见问题

Q1:07FD02与07FS02套管可以互换吗?
两者均用于人防管道穿越,07FD02用用于人防电气套管，07FS02用于人防给排水管道，07FD02更侧重双侧密闭肋设计,部分规格翼环结构有所区别,具体应以设计图纸指定图集为准,不可随意替代。

Q2:为什么要采用双侧翼环挡板?
人防墙体在战时可能遭受双向冲击波作用,单侧密闭肋仅能抵御单方向荷载。双侧翼环挡板实现迎爆面和背爆面双重防护,是**密闭性能不失效的关键设计。

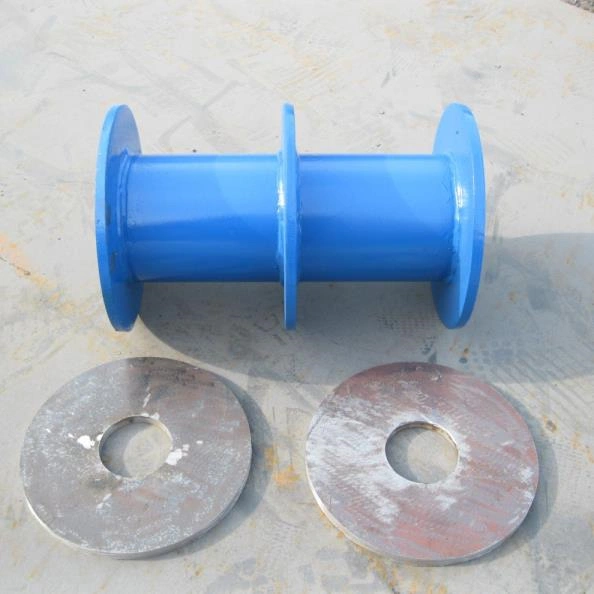

07FSD02双侧防护密闭套管图片

Q3:双面满焊的意义是什么?
双面满焊**管体与翼环内外两侧均形成连续熔合的角焊缝,**单面焊可能存在的根部未焊透缺陷,显著提高焊缝强度和密闭可靠性,是“零渗漏”的工艺底线。

Q4:DN200以上规格能做吗?
可以。我司具备大口径套管定制能力,DN250及以上规格可根据项目需求单独设计生产,欢迎提供图纸或参数要求,我们免费出图校核。

六、服务指南

1、免费技术支持:

从图纸深化、选型匹配到施工安装指导,奥凡环保科技提供全流程免费技术指导。您只需提供套管图纸或穿墙需求,我们即可输出**选型方案、布置建议和报价清单,让预算编审更有依据。

2、售后响应:

产品使用中出现任何质量疑问,请直接联系奥凡环保科技售后服务中心,我们承诺2小时内响应,48小时内提出解决方案,全程跟进至问题闭环。

3、三包服务:

严格执行国家“新三包法”规定,自出厂发货之日起,整套人防密闭肋套管享受 12个月免费保修。保修期内因材料或制造缺陷导致的质量问题,我司免费更换或维修,并承担对应运费,为人防工程验收提供坚实后盾。
