人防防护密闭套管套定额方法：07FS02图集与定额子目对照

防护密闭套管是人防工程中管道穿越防护结构时的关键设施,其造价核算与施工预算编制直接影响工程成本控制的精度。以下依据现行规范及定额体系,对防护密闭套管套定额的方法及注意事项予以阐述。

一、防护密闭套管的规范定位与选型基础

防护密闭套管主要应用于人防工程中管道穿越外墙、临空墙、密闭隔墙及防护单元隔墙等部位,其设计与施工须遵循GB50038-2005《人民防空地下室设计规范》及07FS02《防空地下室给排水设施安装》国标图集。07FS02图集将防护密闭套管分为A、B、C、D、E、F六种型号,适用于核5级、核6级、核6B级和常5级、常6级的各类防空地下室工程。

当管道穿越防护密闭隔墙时,须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。密闭翼环应采用厚度大于3mm的钢板制作,翼高宜为30～50mm,并与周围结构钢筋焊牢。抗力片宜采用厚度大于6mm的钢板制作,两块抗力片的槽口须对插。上述构造是防护密闭套管实现防护密闭功能的物质基础,也是定额套用中材料计量的核心依据。

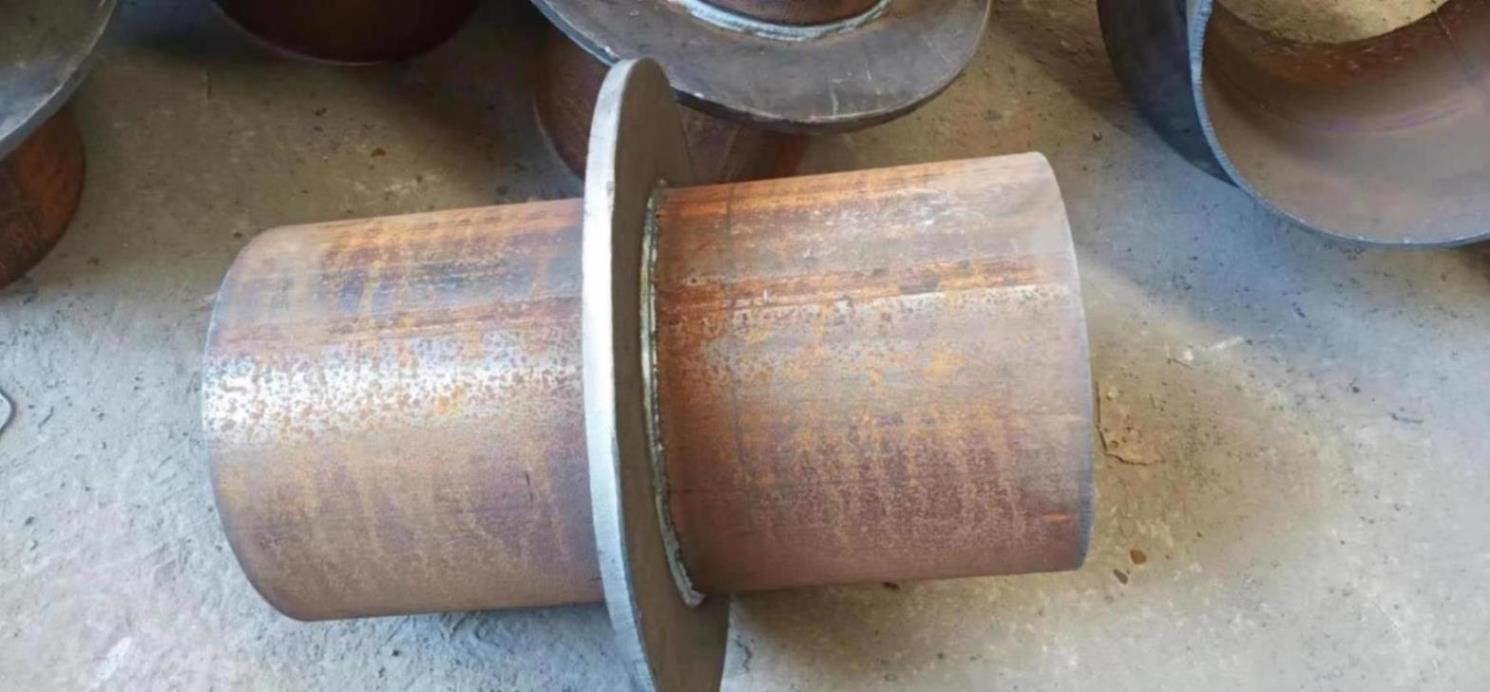

人防防爆套管图片

二、套定额的核心原则与分场景方法

“套定额”是工程造价术语,指在工程预算编制中,依据施工图纸所示规格型号,套用国家或地方颁布的定额标准子目,以计算人工费、材料费、机械费及管理费。防护密闭套管套定额时,核心原则是“按材质、按规格、按场景准确匹配子目”。

(一)人防专用定额优先

部分省市颁布有《人民防空工程预算定额》,其中专门列有“人防密闭套管安装”子目。套用时需按套管公称直径(如DN50、DN80、DN100、DN150等)对应选择子目。子目通常已包含止水翼环、法兰盘、密封胶条等配件安装,无需单独套取配件子目。

(二)无专用人防定额时的替代方案

若所在地区无人防专用定额,人防密闭套管的制作安装可套用《工业管道工程》册中的“刚性防水套管制作”和“刚性防水套管安装”的定额子目。采购成品密闭套管时,套用“刚性防水套管安装”子目即可,将成品价格计入主材费。自行加工制作时,须同时套用“制作”和“安装”两项子目,制作部分按实际钢材重量和焊接工艺调整费用。

(三)定额套用中需注意的工程参数

密闭套管内径应比管道外径大30～40mm,便于后期填料密封;管道在套管内不得有接口。密闭穿墙短管两端伸出墙面的长度:给水排水穿墙短管应大于40mm,电缆电线穿墙短管宜为30～50mm,通风穿墙短管应大于100mm。上述尺寸直接影响人防防护密闭套管的材料长度,套定额时须据此调整主材用量。

三、材料计价与清单编制注意事项

密闭套管主材费按实际采购价计入,不得重复计取。若定额子目默认材质为普通碳钢,而实际使用不锈钢、镀锌钢等高价材质,需在“材料价差调整”环节补充差价,按实际采购价与定额基价的差额计算。

密闭翼环、抗力片等构件的材料用量,若已包含在定额子目中则无需单独列项。若套用替代子目,密闭翼环及抗力片的钢材用量需按设计图纸另行计算,套用“金属结构制作”子目。人防防护密闭套管出墙长度、内径与管道外径的差值、管壁厚度等参数,均应在预算编制阶段依据设计图纸准确录入,避免结算时出现量差。

防护阀门是防护密闭系统的重要组成部分,应设置在防护区内侧,采用公称压力不小于1.0MPa的铜芯或不锈钢芯闸阀或截止阀。防护阀门与人防防护密闭套管的配合关系应一并纳入预算清单。

四、防护密闭套管工程量的计算规则

按GB50856-2013《通用安装工程工程量计算规范》的规定,人防套管工程量按“个”为计量单位。不同管径、不同型号(A至F型)应分别列项,不得合并统计。

墙体厚度不同时,人防防护密闭套管长度相应变化。计算主材用量时,人防套管长度=墙体厚度+两端出墙长度之和+切割余量。密闭翼环应位于墙体厚度中间,与周围结构钢筋焊牢。同一墙体上多根管线穿越时,每根人防套管均须单独满足规范要求,不得共用人防套管或缩减尺寸。

防护密闭套管的定额套用,须以GB50038-2005规范及07FS02图集为技术基准,以项目所在地区的现行安装工程定额为计价依据。预算编制时,应准确区分人防专用定额与替代定额的适用条件,**子目匹配无误;同时重点关注出墙长度、管径差值、密闭翼环厚度及抗力片规格等规范要求,据此调整材料用量与计价方式。各环节均应严格遵循现行规范,**工程预算的准确性和施工质量的可靠性。

---
