人防穿墙防护密闭套管定额套用方法：长度计算与主材含量换算

防护密闭套管是人防工程中管道穿越防护结构时的关键设施,在工程造价编制中涉及材料选型、工程量计算及定额子目套用等多个环节。奥凡环保科技将就人防穿墙套管定额含量的问题展开讨论,并为读者提供实用的建议和技术支持。

一、防护密闭套管的规范定位与构造要求

防护密闭套管主要应用于人防工程中管道穿越外墙、临空墙、密闭隔墙及防护单元隔墙等部位,其设计与施工须遵循《人民防空地下室设计规范》GB50038-2005及07FS02《防空地下室给排水设施安装》国标图集。07FS02图集将防护密闭套管分为A至F六种型号,分别适用于不同管道类型与密封方式,适用于核5级、核6级、核6B级和常5级、常6级的各类防空地下室工程。

防护密闭套管由密闭穿墙短管、密闭翼环及防护抗力片等组件构成。密闭翼环应采用厚度大于3mm的钢板制作,翼高宜为30～50mm,与穿墙短管满焊,并位于墙体厚度中间与结构钢筋焊牢。当管道穿越防护密闭隔墙时,须在朝向核爆冲击波端加装防护抗力片,抗力片采用厚度大于6mm的钢板,槽口与管线外径相同且两块对插,以阻挡冲击波。

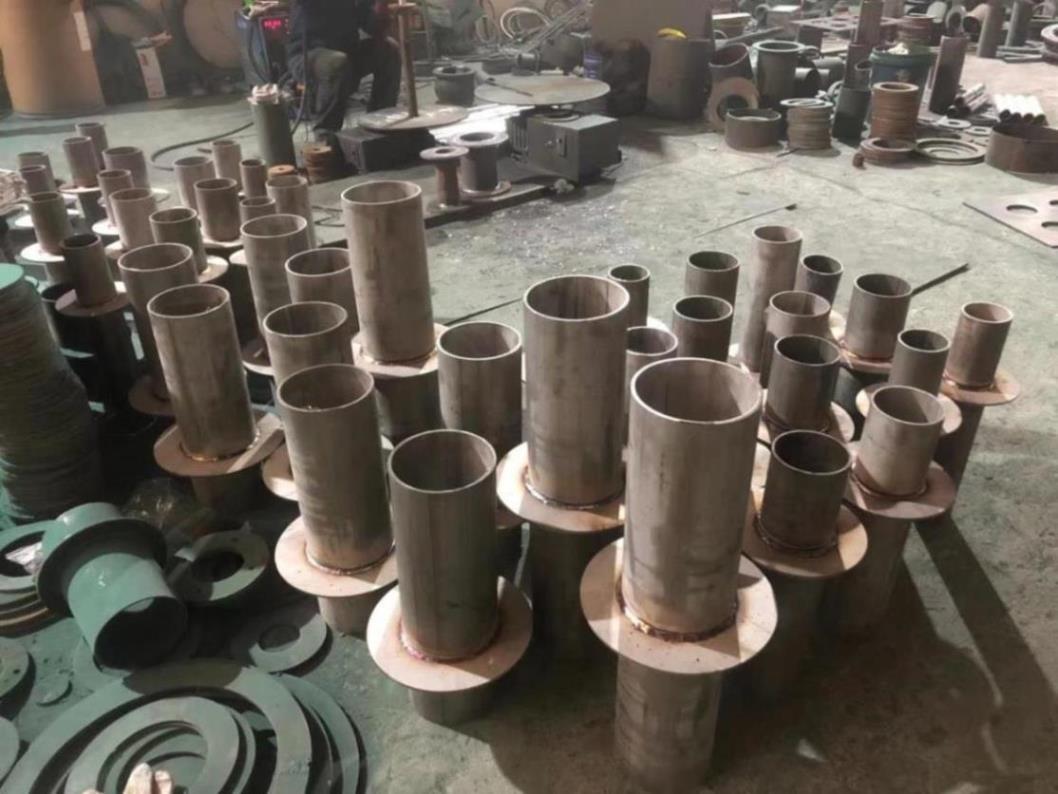

人防穿墙套管图片

二、人防套管规格的确定方法

管径选择:根据07FS02图集,DN150以下防护密闭套管的管径比管道管径大两号,DN150及以上大一号。套管内径应比管道外径大30～40mm,便于后期用密封材料填充密实,管道在套管内不得有接口。

长度确定:给排水防护密闭套管两端出墙长度不小于50mm,人防穿墙套管总长度按墙体厚度加上两端出墙长度之和计算,并预留抹灰层厚度约20～30mm。电气防护密闭套管出墙长度宜为30～50mm,下料长度计算公式为:墙体厚度+出墙长度×2+切割余量(约20mm)。通风防护密闭套管出墙长度应大于100mm。

三、定额套用方法与主材含量换算

在工程造价中,“定额含量”是指定额子目中预先设定的材料消耗量标准。人防穿墙套管工程量以“个”为计量单位,按穿过人防套管的管道公称直径选择定额子目。

防水套管定额通常按标准长度(如0.3m/个)编制,当设计墙体厚度与定额考虑不同时,主材含量可据实调整。人防密闭套管制作安装可套用各省市人防工程预算定额中的专用子目;无专用定额时,可参照《工业管道工程》册中的“刚性防水套管制作”和“刚性防水套管安装”子目。成品人防穿墙防护密闭套管套用时,主材费按实际采购价计入;材质与定额默认不一致时,需在材料价差调整环节补充差价。

四、影响规格与计价的技术因素

防护密闭套管的规格确定与造价编制需综合考虑以下因素:

管道介质与墙体类型:给水排水、电气、通风等不同介质的出墙长度要求各异,外墙、临空墙、密闭隔墙等不同部位的防护要求亦有差别。临空墙与门框墙因承受较高冲击波作用,须在受冲击波一侧加装抗力片。

密封填料与抗力片:套管与管道之间的间隙应用密封材料填充密实,填料长度应为管径的3～5倍且不得小于100mm。朝向冲击波端须加装抗力片,抗力片的钢板厚度大于6mm,两块对插。上述构造直接决定人防穿墙套管的最小出墙长度和材料选型,编制预算时须据此调整主材用量与加工费用。

防护阀门设置:防护阀门应设置在防护区内侧,采用公称压力不小于1.0MPa的铜芯或不锈钢芯闸阀或截止阀,与人防穿墙防护密闭套管的配合关系应一并纳入预算清单。

防护密闭套管的规格确定与定额套用,须以GB50038-2005规范及07FS02图集为技术基准,以项目所在地区的现行安装工程定额为计价依据。人防穿墙防护密闭套管长度按墙体厚度与出墙要求计算,出墙长度因管道介质和墙体类型而异;工程量按“个”统计,主材含量可在墙体厚度与定额标准不同时按实调整。各环节均应严格遵循现行规范与定额规定,**工程预算的准确性及施工质量的可靠性。

---
