防护密闭套管制作安装套什么定额，B型1.3系数与C/D型0.7/1.3解读

防护密闭套管在地下人防防护工程建设中起着至关重要的作用。它们不仅**了管道的密闭性和防护能力,还为人防工程提供了*要的安全**。然而,对于防护密闭套管的制作和安装,许多工程人员可能存在疑问:这些防护密闭套管应该套用什么样的定额?小编将结合奥凡环保科技的专业知识和实践经验,对此问题进行深入探讨。

一、定额套用的基本原则

防护密闭套管依据07FS02《防空地下室给排水设施安装》国标图集分为A至F六种型号,各型号对应不同的适用部位和构造要求。定额套用时应遵循以下原则:按穿过防护密闭套管的管道公称直径选择对应子目,而非按套管本身的外径尺寸;工程量按“个”为单位计算;制作与安装应区分为两个独立子目,成品防护密闭套管仅套安装子目,主材按实际采购价计入。

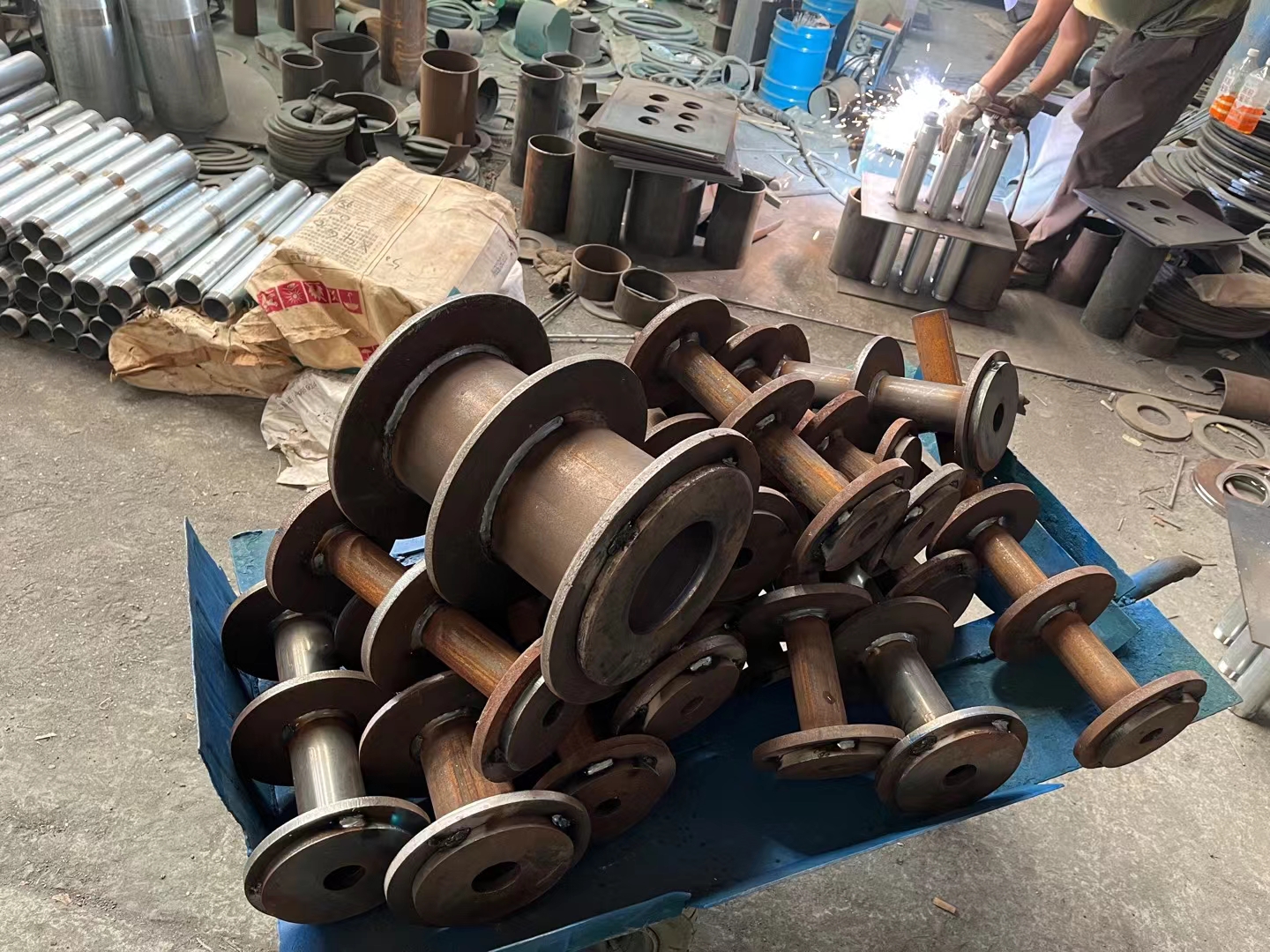

防护密闭套管图片

二、各型号套管的定额套用与系数调整

A型防护密闭套管的制作执行相应公称直径的刚性防水套管制作定额子目,安装执行刚性防水套管安装定额子目,综合单价不作系数调整。

B型防护密闭套管的制作、安装执行相应公称直径的刚性防水套管制作、安装定额子目,综合单价在A型基础上乘以系数1.3。该系数源于B型比A型多一道密闭肋(翼环)的焊接加工量。B型适用于穿越人防顶板、外墙、密闭隔墙与防护单元之间的防护密闭隔墙。

C型和D型防护密闭套管的制作执行相应公称直径的人防工程刚性密闭套管制作定额子目,综合单价乘以系数0.7;安装执行刚性防水套管安装定额子目,综合单价乘以系数1.3。C/D型适用于临空墙和人防与非人防之间的防护密闭隔墙,系数的差异反映了不同构造复杂度和材料消耗量。

E型和F型防护密闭套管的制作执行相应公称直径的人防工程刚性密闭套管制作定额子目;安装执行刚性防水套管安装定额子目,综合单价乘以系数1.3。

三、影响定额套用的关键技术参数

套管长度的确定:给排水密闭套管两端出墙长度不小于50mm,电气套管出墙长度宜为30～50mm,通风套管出墙长度应大于100mm。套管总长度按墙体厚度加两端出墙长度之和计算,并预留抹灰层厚度约20～30mm。

管径的确定:按07FS02图集规定,DN150以下套管的管径比管道管径大两号,DN150及以上大一号。套管内径应比管道外径大30～40mm,便于后期用密封材料填充密实。

密闭翼环与抗力片的设置:密闭翼环应采用厚度大于3mm的钢板制作,翼高宜为30～50mm,与穿墙短管满焊。朝向核爆冲击波端须加装厚度大于6mm的钢板抗力片,两块对插。上述构造的差异直接对应各型号套管的系数调整依据。

 四、各地区定额差异与调整说明

定额套用需结合项目所在地区的具体规定。广东省定额中,穿人防墙密闭套管执行人防专用子目;山东省03定额中,穿墙密闭肋套管、气密测量管、防护密闭风管各有对应项目,分规格按个数计算。无专用人防定额的地区,可参照《工业管道工程》册中的“刚性防水套管制作”和“刚性防水套管安装”子目套用。

墙体厚度较大时,超出定额考虑含量的部分可进行调整。成品密闭穿墙管套用时,人工系数乘以0.3,附属材料费和机械费不计,穿墙管价格按实际计算。

防护密闭套管的定额套用,以07FS02图集各型号分类及适用部位为技术基准,以项目所在地区的现行安装工程定额为计价依据。套用时应准确区分制作与安装两个独立子目,严格按各型号对应系数(B型×1.3,C/D型制作×0.7且安装×1.3,E/F型安装×1.3)进行调整,并按穿过套管的管道公称直径选择对应子目。墙体厚度变化时主材含量可据实调整,成品防护密闭套管与现场制作防护密闭套管的套用方式不同,需分别处理。

---
