地下室人防穿墙管怎么选？07FD02电气套管**规格参数表_附安装示意图

一、选型核心前提:哪些场景*须用人防专用穿墙管?

根据《人民防空地下室设计规范》GB50038 及 07FD02 图集要求,所有穿过人防核心防护墙体的电气管线,*须使用专用防护密闭穿墙管,严禁使用 PVC 等非金属套管,这类核心墙体包括:

• 人防外墙、临空墙

• 防护密闭隔墙、密闭隔墙

• 防护密闭门框墙、密闭门框墙

• 人防单元间隔墙

这类墙体是人防工程的防护与密闭核心防线,非金属套管会在冲击波作用下失效,导致整体防护能力丧失。

二、07FD02 电气套管类型与适配场景

07FD02 图集根据穿墙管线的数量,将电气套管划分为 5 种标准组合类型,适配不同的布线场景:

套管类型	钢管数量	常用管径范围 (DN)	适配场景
A 型(单管)	1 根	50~500	单路大电缆穿越,或单路普通管线
B 型(双管)	2 根	50~300	双路电缆平行敷设,如强弱电双路管线
C 型(三管)	3 根	50~200	三路紧凑布置管线,如小规格通讯、信号管线
D 型(四管)	4 根	50~150	四路管线 2×2 排列,如多回路照明、动力管线
E 型(六管)	6 根	50~125	六路管线 2×3/3×2 排列,如密集的弱电、通讯管线

三、07FD02 电气套管**规格参数表

1. 单管穿墙管规格参数(执行 07FD02-23 详图标准)

单管套管是最常用的基础型式,其详细规格参数如下:

序号	公称直径 DN (mm)	钢管外径 (mm)	管距 / 密闭肋适配尺寸 (mm)	最小壁厚要求 (mm)
1	20	26.8	50	2.5
2	25	33.5	50	2.5
3	32	42.3	60	2.5
4	40	48	75	2.5
5	50	60	100	3.5
6	65(70)	75.5	125	3.5
7	80	88.5	150	3.5
8	100	114	200	3.5
9	150	165	250	4.0

注:DN50~DN100 规格套管壁厚需≥3.5mm,DN125 及以上规格壁厚需≥4.0mm,高振动区域建议选用加厚型产品。

2. 密闭肋(翼环)参数要求

密闭肋是保障防护密闭性能的核心部件,其参数要求:

• 材质:Q235 热镀锌钢板,严禁使用普通黑钢板

• 厚度:常规区域≥3mm,防护密闭墙区域≥5mm,常见标准厚度为 5.5mm

• 翼高:30~50mm,需居中设置在套管中部

• 焊接要求:与套管双面满焊,焊缝高度≥6mm,无虚焊、漏焊

四、科学选型:5 大参数匹配法,避免返工

1. 管径适配:电缆总外径决定基础型号

计算公式:套管内径 = 电缆总外径 + 20mm安全间隙

• 单根电缆:直接按电缆外径 + 20mm 选择对应 DN 规格

• 多根共管:先计算所有电缆外径总和,再增加 20mm 间隙,避免穿线时损伤绝缘层

• 验收提示:监理会重点核查此参数,建议现场张贴电缆 - 套管匹配表,避免经验选型。

2. 壁厚达标:按规格设定阈值

根据《人民防空工程施工及验收规范》GB50134-2017:

• DN50~DN100:壁厚≥3.5mm

• DN125 及以上:壁厚≥4.0mm

• 机房等高振动区域,建议额外加厚 0.5mm,防止套管变形。

3. 材质匹配:环境决定防腐等级

• 常规干燥环境:Q235 碳钢热镀锌套管,锌层厚度≥85μm

• 潮湿 / 沿海地区:升级为 304 不锈钢,避免锈蚀破坏密闭性能

• 化学防护区:采用 316 不锈钢,耐受酸碱腐蚀

• 通用要求:套管内壁需光滑无毛刺,端部做≤0.5×45° 倒角,防止划伤电缆。

4. 长度精准:墙体厚度 + 延伸尺寸双控

计算公式:套管总长度 = 墙体厚度 + 两端各延伸50~100mm

• 例如 300mm 厚的人防墙,套管总长度应为 400~500mm

• 延伸过短会导致后期密闭封堵困难,过长则浪费材料

• 施工前需实测墙体厚度,出入口部墙体通常比内部厚 200mm 以上,避免统一规格适配错误。

5. 防护等级匹配:高等级人防需配抗力片

• 常规核 6 级、常 6 级人防:普通密闭肋套管即可

• 核 5 级及以上高等级人防工程:*须选用带抗力片的防护密闭套管,出墙长度需≥100mm,预留抗力片安装操作空间。

五、特殊要求:口部备用管预留

根据 07FD02 图集要求,防护密闭门框墙、密闭门框墙上*须预埋 4~6 根备用管:

• 管径:DN50~DN80

• 管材:壁厚≥2.5mm 的热镀锌钢管

• 处理:两端出墙 100mm,套丝后用管箍加堵头封堵,以备临战或后期扩容使用。

六、安装要点与现场示意图

安装核心要求

1. 预埋时,套管需与墙体钢筋焊接固定,防止浇筑混凝土时移位

2. 密闭肋*须居中设置在墙体厚度的中心位置,确保两侧防护对称

3. 套管安装完成后,需用防火泥或专用密封材料临时封堵管口,防止混凝土浆进入管内

4. 穿线完成后,需用人防专用密闭封堵材料填充管间隙,确保密闭性能。

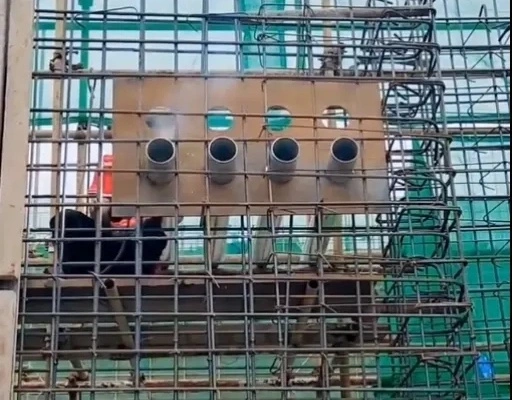

地下室人防穿墙管现场安装示意图
